برد شیائومی Mi MIX Flip (135100N8M0A01)

135100N8M0A01

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

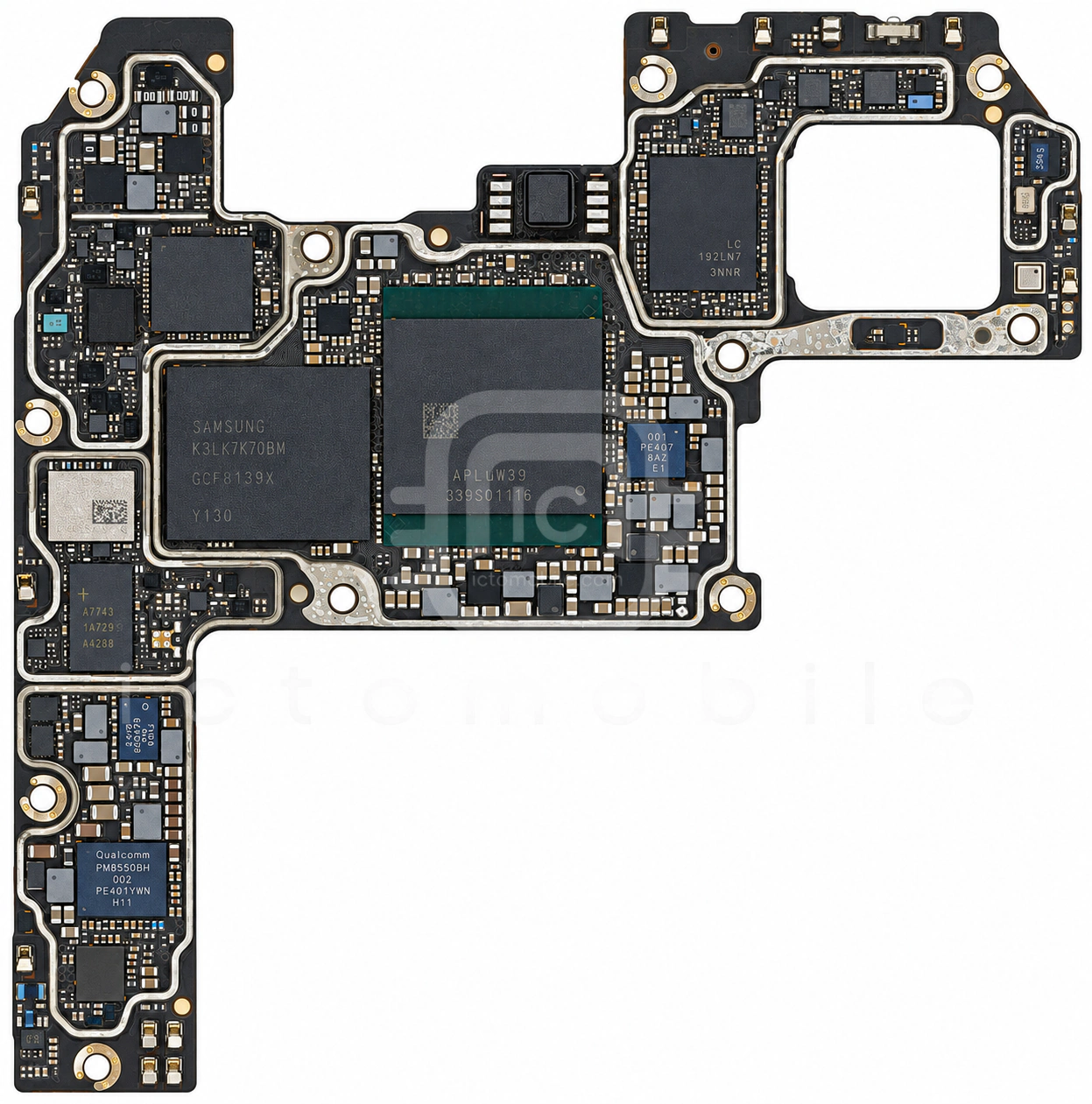

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

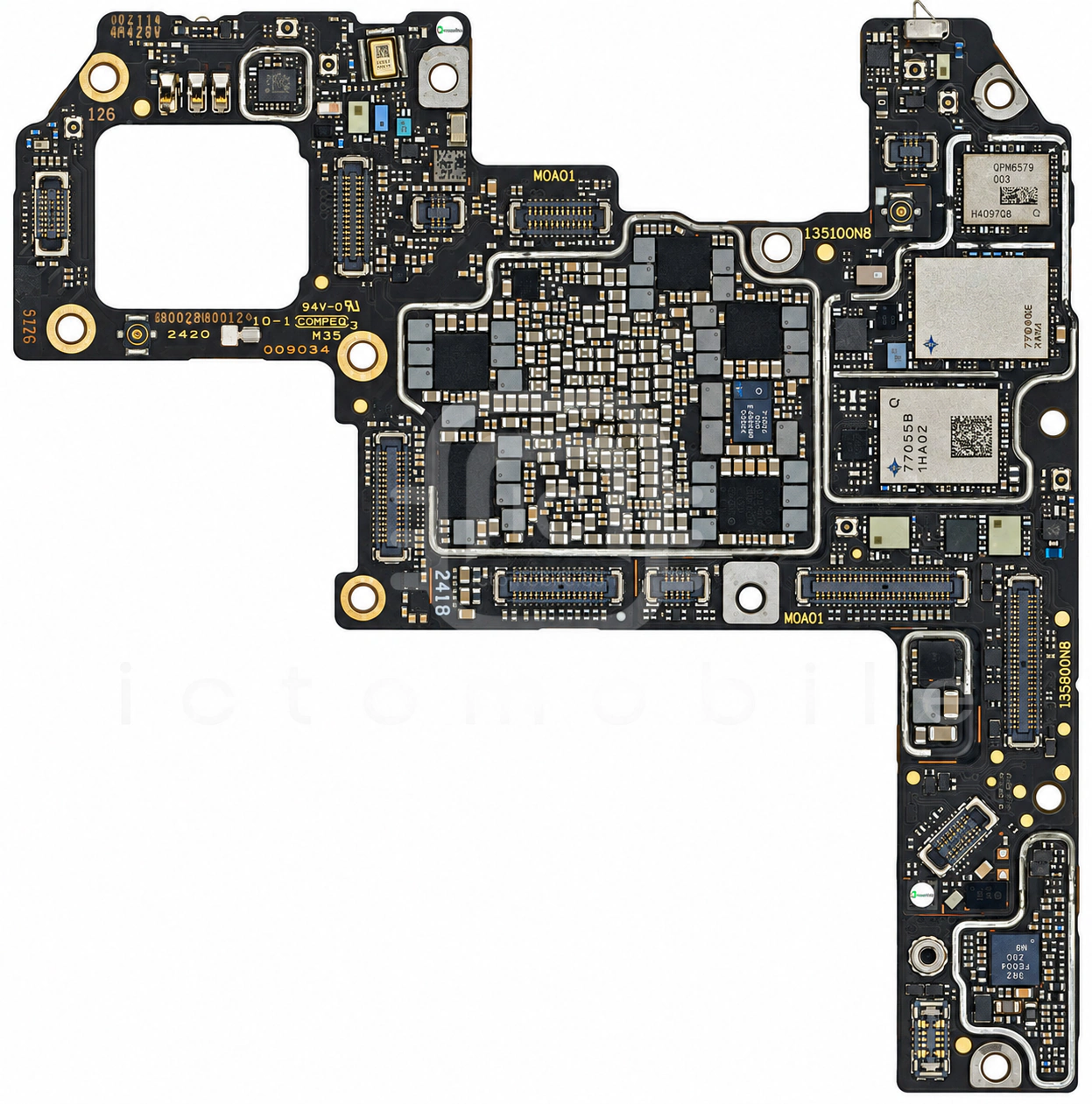

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۸ موقعیت از ۴۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱R1نامعلومXiaomi←
۲PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۳NT50380WHAتغذیه صفحه نمایشNovaTek←
۴QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۵K3KL4L40DM-BGCTحافظه RAMSamsung semiconductor←
۶QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۷QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۸WCD9395Codec صوتQUALCOMM Incorporated←
۹ET7460سوئیچ آنالوگWuxi Etek Microelectronics Co←
۱۰QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۱HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۱۲SDR753فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۱۳CS35L42آمپلی فایر صوتCirrus Logic←
۱۴LSM6DSOQسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۵HN8T274EJKX130حافظه UFS (هارد)Skhynix←
۱۶QM11133سوئیچ SP3TQORVO←
۱۷QM77055Bپاور آمپلی فایر 3G و 4G و 5GQORVO←
۱۸VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۱۹Snapdragon 8 Gen 3 SM8650-ABCPU بخش Application و BasebandQUALCOMM Incorporated←
۲۰PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۱QPM6579آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۲۲QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۳CS35L42آمپلی فایر صوتCirrus Logic←
۲۴CS35L42آمپلی فایر صوتCirrus Logic←
۲۵SX9373سنسور GRIP/SARSEMTECH←
۲۶PMK8650بافر کلاکQUALCOMM Incorporated←
۲۷PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۸PM8550BHشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۲۹QAT5569تیونر آنتن RFQUALCOMM Incorporated←
۳۰MXD8549PVتیونر آنتن RFMAXSCEND←
۳۱QAT5618سوئیچ آنتنQUALCOMM Incorporated←
۳۲PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۳۳ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۳۴BMP580سنسور فشار جو (Barometer)Bosch←
۳۵QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۳۶AK09973Dسنسور مغناطیسی قطب نما (Compass)AKM←
۳۷SN220TUK-B13LS0NFCNXP Semiconductors←
۳۸QPM6577آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۳۹QDM4303سوئیچ آنتن DiversityQUALCOMM Incorporated←
۴۰NT50380WHAتغذیه صفحه نمایشNovaTek←
۴۱PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۴۲PM8550تغذیه (PMU)QUALCOMM Incorporated←
۴۳QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۴۴PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۴۵HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۴۶PM8010تغذیه دوربینQUALCOMM Incorporated←
۴۷WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۴۸WL2848D33رگولاتور ولتاژ LDOWILLSEMI←
