برد شیائومی Mi 15 Pro (351000O2M0A1)

351000O2M0A1

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

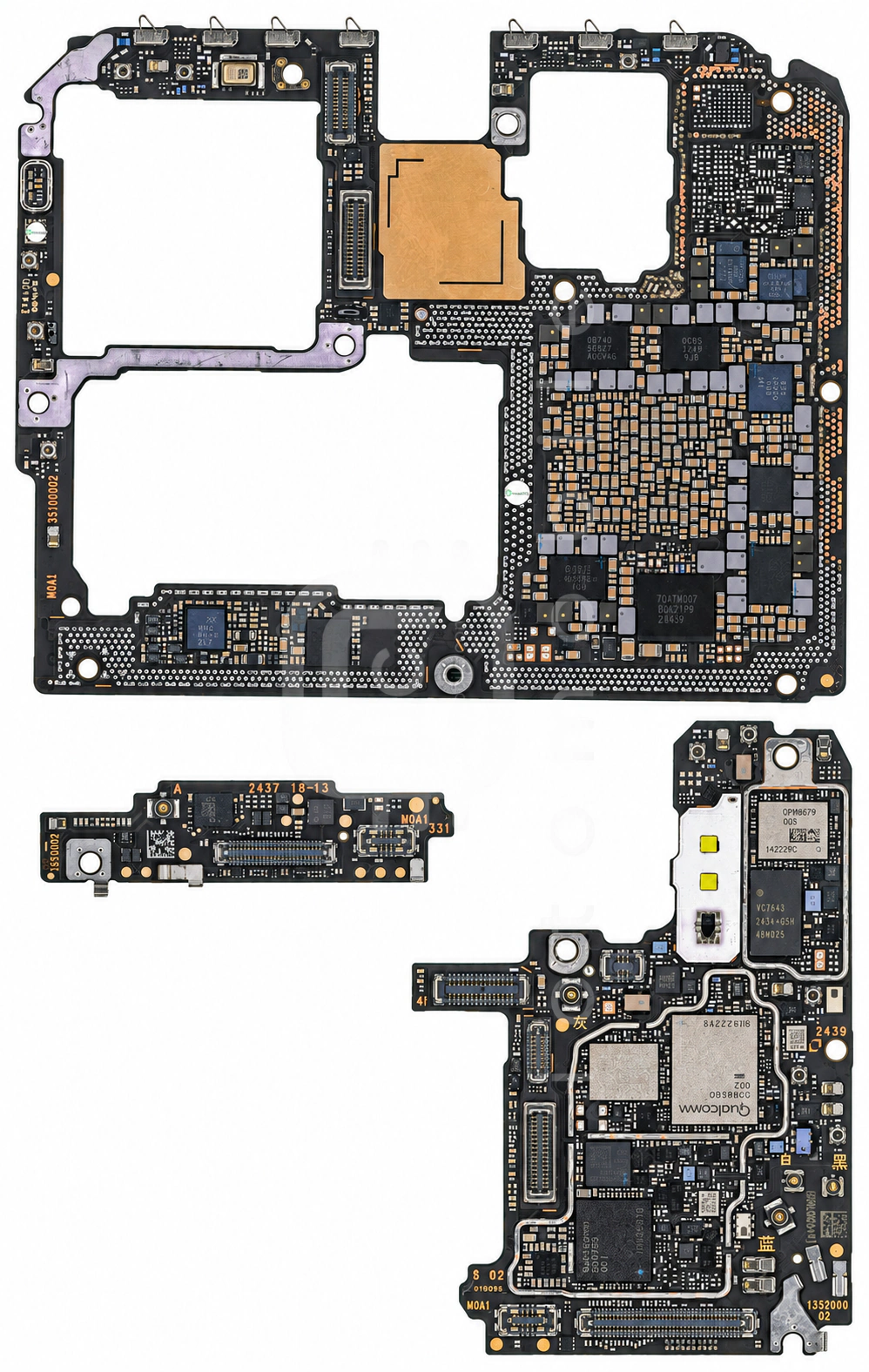

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۶۰ موقعیت از ۶۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۲ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۳VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۴PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۵SDR753فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۶QAT5569تیونر آنتن RFQUALCOMM Incorporated←
۷QPM6579آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۸QXM1096ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۹PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۱۰QM13546سوئیچ آنتنQORVO←
۱۱SGM4565XUWQ10Gفیلتر EMI و محافظ ESDSG Micro←
۱۲QPM8590پاور آمپلی فایر GSM و 3G و 4G و 5GQUALCOMM Incorporated←
۱۳PMPB06R2ENترانزیستور MosfetNexperia←
۱۴ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۵NU1652WYYBشارژ بی سیمNuVolta Technologies←
۱۶HL7603WL05کانورتر ولتاژ (DC/DC Voltage Converter)HMI Semi←
۱۷QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۸QPM6577آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۱۹QXM1096ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۰CS35L42آمپلی فایر صوتCirrus Logic←
۲۱ST54L22AEL8CCE0NFCSTMicroelectronics←
۲۲MXD8549RCتیونر آنتن RFMAXSCEND←
۲۳QDM7678سوئیچ آنتن 5GQUALCOMM Incorporated←
۲۴SGM4565XUWQ10Gفیلتر EMI و محافظ ESDSG Micro←
۲۵QDM6303سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۶MXD8549KVتیونر آنتن RFMAXSCEND←
۲۷PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۲۸PSMN2R4-30MLDترانزیستور MosfetNexperia←
۲۹LSM6DSOQسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳۰WCN7861بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۳۱WL2848D33رگولاتور ولتاژ LDOWILLSEMI←
۳۲QDM7678سوئیچ آنتن 5GQUALCOMM Incorporated←
۳۳PM8550تغذیه (PMU)QUALCOMM Incorporated←
۳۴QXM1093ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۳۵PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۳۶PMDXB600UNEترانزیستور MosfetNexperia←
۳۷PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۳۸QXM1093ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۳۹MXD8539Hسوئیچ آنتنMAXSCEND←
۴۰PTVS30VZ1UPAمحافظ ESDNexperia←
۴۱SC8585CFFRشارژXiaomi←
۴۲PMK8750بافر کلاکQUALCOMM Incorporated←
۴۳H58G76BK8H-X095حافظه RAMSkhynix←
۴۴PM8010تغذیه دوربینQUALCOMM Incorporated←
۴۵PMDXB600UNEترانزیستور MosfetNexperia←
۴۶PMIH0104شارژQUALCOMM Incorporated←
۴۷QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۸MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۴۹WS4694Cسوئیچ بار (Load Switch)OmniVision←
۵۰WCD9395Codec صوتQUALCOMM Incorporated←
۵۱SAFFB1G56KB0F0AR15فیلتر مسیر GPSنامعلوم←
۵۲ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۵۳Snapdragon 8 Elite 5G SM8750-ABCPU بخش Application و BasebandQUALCOMM Incorporated←
۵۴BMP580سنسور فشار جو (Barometer)Bosch←
۵۵PMPB06R2ENترانزیستور MosfetNexperia←
۵۶WL2848D18رگولاتور ولتاژ LDOWILLSEMI←
۵۷AK09919Cسنسور مغناطیسی قطب نما (Compass)AKM←
۵۸MXD8549PVتیونر آنتن RFMAXSCEND←
۵۹KLUFG4NHHB-F0G1حافظه UFS (هارد)Samsung semiconductor←
۶۰ET7460سوئیچ آنالوگWuxi Etek Microelectronics Co←
