برد شیائومی Redmi K70 Ultra (13510N12M0A01)

13510N12M0A01

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

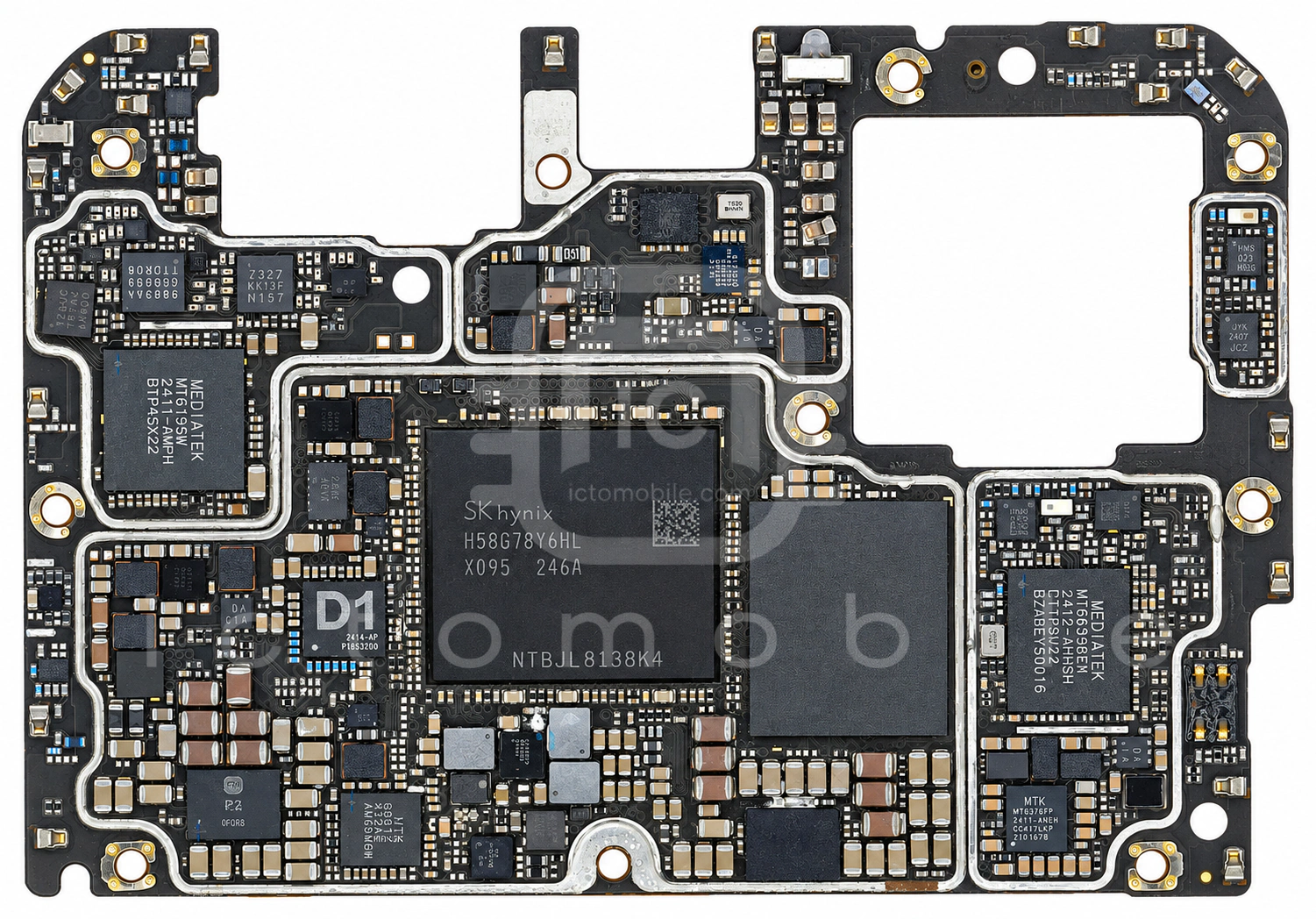

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

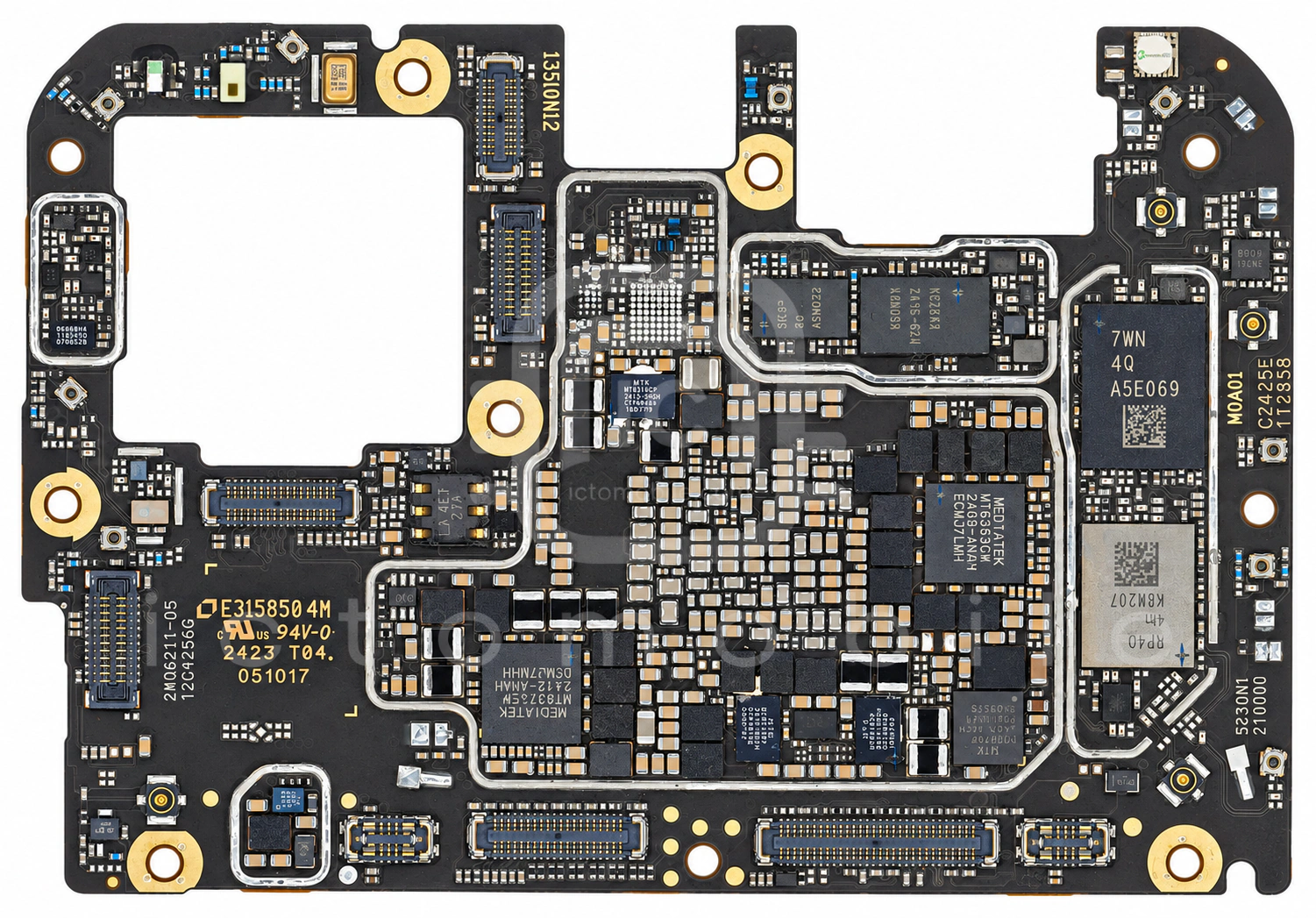

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۲ موقعیت از ۵۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MT6639BEWبلوتوث و وای فای (BT & WIFI)Mediatek←
۲QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳H58G76BK8H-X095حافظه RAMSkhynix←
۴MT6399APT (Average Power Tracking)Mediatek←
۵WD10721Dکانورتر ولتاژ (DC/DC Voltage Converter)OmniVision←
۶MT6373EWتغذیه (PMU)Mediatek←
۷VC1855-21سوئیچ SP3TVANCHIP←
۸RT5762EHGH6Fکانورتر ولتاژ (DC/DC Voltage Converter)RichTek←
۹NT50379WHBتغذیه صفحه نمایشNovaTek←
۱۰MT6316DPتغذیه (PMU)Mediatek←
۱۱MTFC1TAYAXHE-WTحافظه UFS (هارد)Micron←
۱۲SC8581CFFRشارژXiaomi←
۱۳MT6316BPتغذیه (PMU)Mediatek←
۱۴VC3725-22Mآمپلی فایر کم نویز (LNA)VANCHIP←
۱۵WL2848D18رگولاتور ولتاژ LDOWILLSEMI←
۱۶LSM6DSVQTRسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۷NT72335پردازشگر تصویر صفحه نمایشNovaTek←
۱۸MT6399APT (Average Power Tracking)Mediatek←
۱۹SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۲۰WL2836D18-4رگولاتور ولتاژ LDOWILLSEMI←
۲۱WD10721Dکانورتر ولتاژ (DC/DC Voltage Converter)OmniVision←
۲۲OCP81373WPADکانورتر ولتاژ (DC/DC Voltage Converter)Orient Chip Semiconductor←
۲۳MT6376FPتغذیه (PMU)Mediatek←
۲۴QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۲۵AW88261FORآمپلی فایر صوتAwinic←
۲۶WNM3062Aترانزیستور MosfetWILLSEMI←
۲۷ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۲۸MXD9863AAسوئیچ آنتن DiversityMAXSCEND←
۲۹MT6375Pتغذیه (PMU)Mediatek←
۳۰MT6363GWتغذیه (PMU)Mediatek←
۳۱MXD8548Pتیونر آنتن RFMAXSCEND←
۳۲MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۳۳MXD9126UCسوئیچ آنتن 5GMAXSCEND←
۳۴ET7480Mدرایور USB Type-CWuxi Etek Microelectronics Co←
۳۵QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳۶QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳۷AW88261FORآمپلی فایر صوتAwinic←
۳۸MXD8549PVتیونر آنتن RFMAXSCEND←
۳۹MT6195Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۴۰VC8085ماژول FEM باندهای 2G و 3G و 4GVANCHIP←
۴۱VC7537-82Mماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)VANCHIP←
۴۲QM13322تیونر آنتن RFQORVO←
۴۳MT6685HPبافر کلاکMediatek←
۴۴SC8581CFFRشارژXiaomi←
۴۵AW86927FCRدرایور ویبراتورAwinic←
۴۶MT6681ZCodec صوتMediatek←
۴۷SX9373سنسور GRIP/SARSEMTECH←
۴۸MT6316CPتغذیه (PMU)Mediatek←
۴۹MT6686GPSMediatek←
۵۰WD10721Dکانورتر ولتاژ (DC/DC Voltage Converter)OmniVision←
۵۱VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۵۲VC8091-11ماژول FEM باندهای 2G و 3G و 4GVANCHIP←
