برد شیائومی Redmi K80 (135100011M0A)

135100011M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

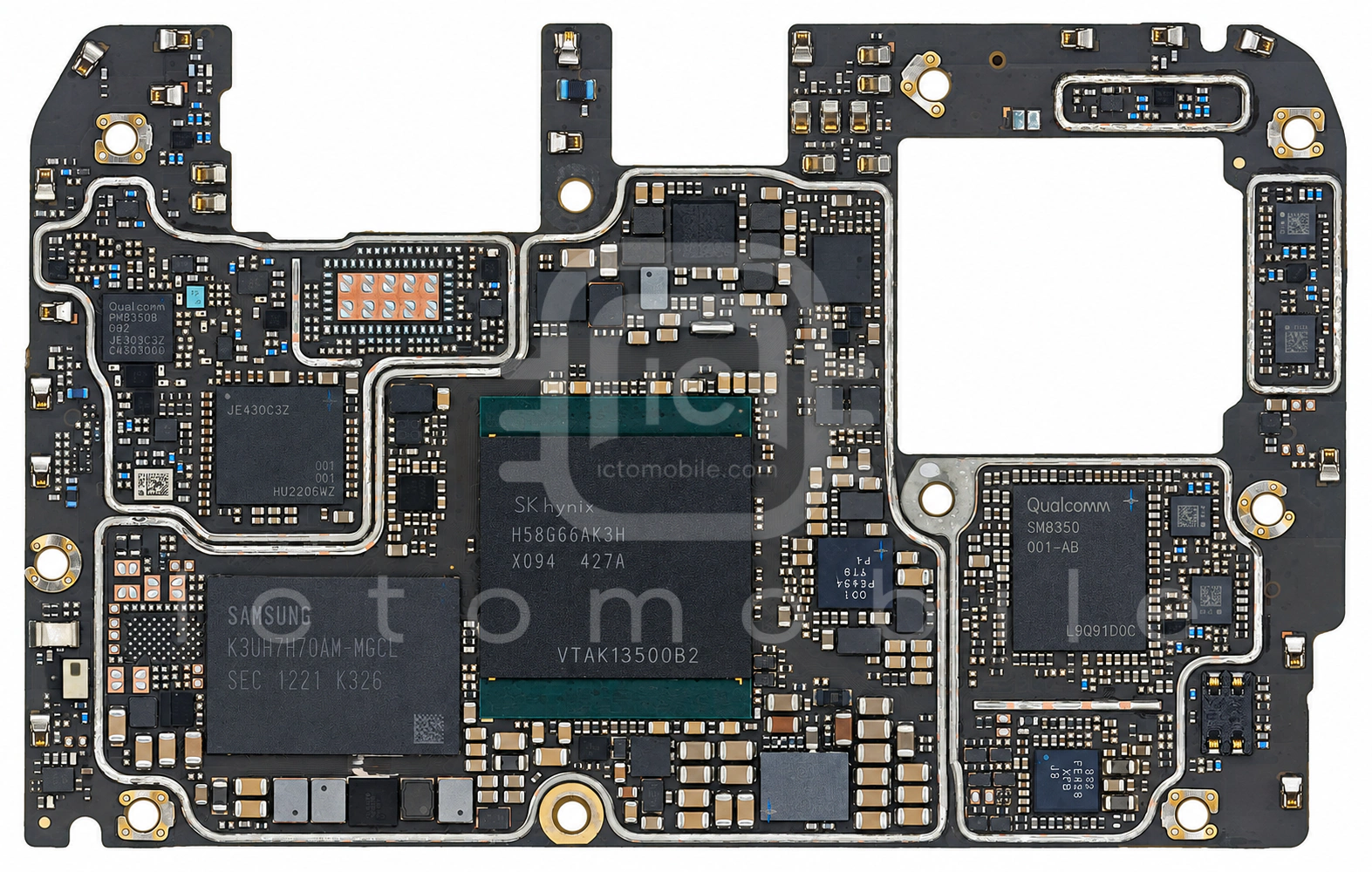

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

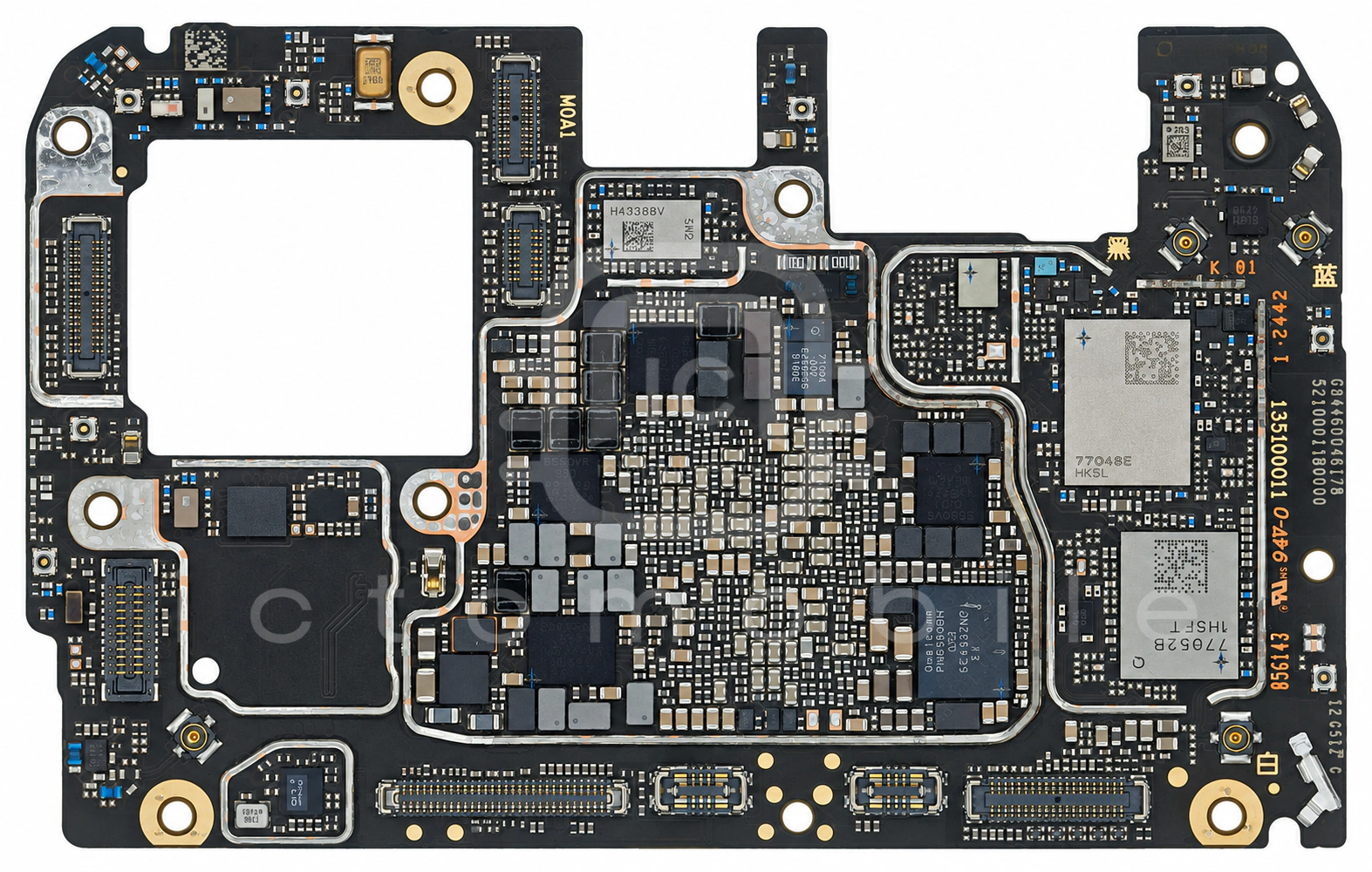

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۶ موقعیت از ۴۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱AW88261FORآمپلی فایر صوتAwinic←
۲PM8550BHشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۳QM77052Bپاور آمپلی فایر 3G و 4G و 5GQORVO←
۴WCD9395Codec صوتQUALCOMM Incorporated←
۵LN3420ADT2AGترانزیستور MosfetLRC←
۶QPM7477پاور آمپلی فایر 5GQORVO←
۷SAFFB1G56KB0F0AR15فیلتر مسیر GPSنامعلوم←
۸QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۹QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۱۰PM8010تغذیه دوربینQUALCOMM Incorporated←
۱۱MXD8549KVتیونر آنتن RFMAXSCEND←
۱۲LSM6DSVQTRسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۳QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۱۴KLUFG4NHHB-F0G1حافظه UFS (هارد)Samsung semiconductor←
۱۵PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۱۶ET7460سوئیچ آنالوگWuxi Etek Microelectronics Co←
۱۷QDM6303سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۸PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۱۹ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۲۰SC8585CFFRشارژXiaomi←
۲۱PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۲PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۳AW88261FORآمپلی فایر صوتAwinic←
۲۴QDM7678سوئیچ آنتن 5GQUALCOMM Incorporated←
۲۵PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۶PM8550تغذیه (PMU)QUALCOMM Incorporated←
۲۷QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۸HL7603WL05کانورتر ولتاژ (DC/DC Voltage Converter)HMI Semi←
۲۹PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۳۰SGM4565XUWQ10Gفیلتر EMI و محافظ ESDSG Micro←
۳۱SDR753فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۳۲QDM7678سوئیچ آنتن 5GQUALCOMM Incorporated←
۳۳VC1855-21سوئیچ SP3TVANCHIP←
۳۴MXDLN14TCآمپلی فایر GPSMAXSCEND←
۳۵WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۳۶SGM4565XUWQ10Gفیلتر EMI و محافظ ESDSG Micro←
۳۷SN220TUK-B13LS0NFCNXP Semiconductors←
۳۸QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۳۹PMK8650بافر کلاکQUALCOMM Incorporated←
۴۰H58GG6AK8HX094حافظه RAMSkhynix←
۴۱WD10722D-6کانورتر ولتاژ (DC/DC Voltage Converter)OmniVision←
۴۲NT50379WHBتغذیه صفحه نمایشNovaTek←
۴۳QAT5569تیونر آنتن RFQUALCOMM Incorporated←
۴۴Snapdragon 8 Gen 3 SM8650-ABCPU بخش Application و BasebandQUALCOMM Incorporated←
۴۵QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۶WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
