برد شیائومی Redmi Note 14 4G (AL7297A)

AL7297A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

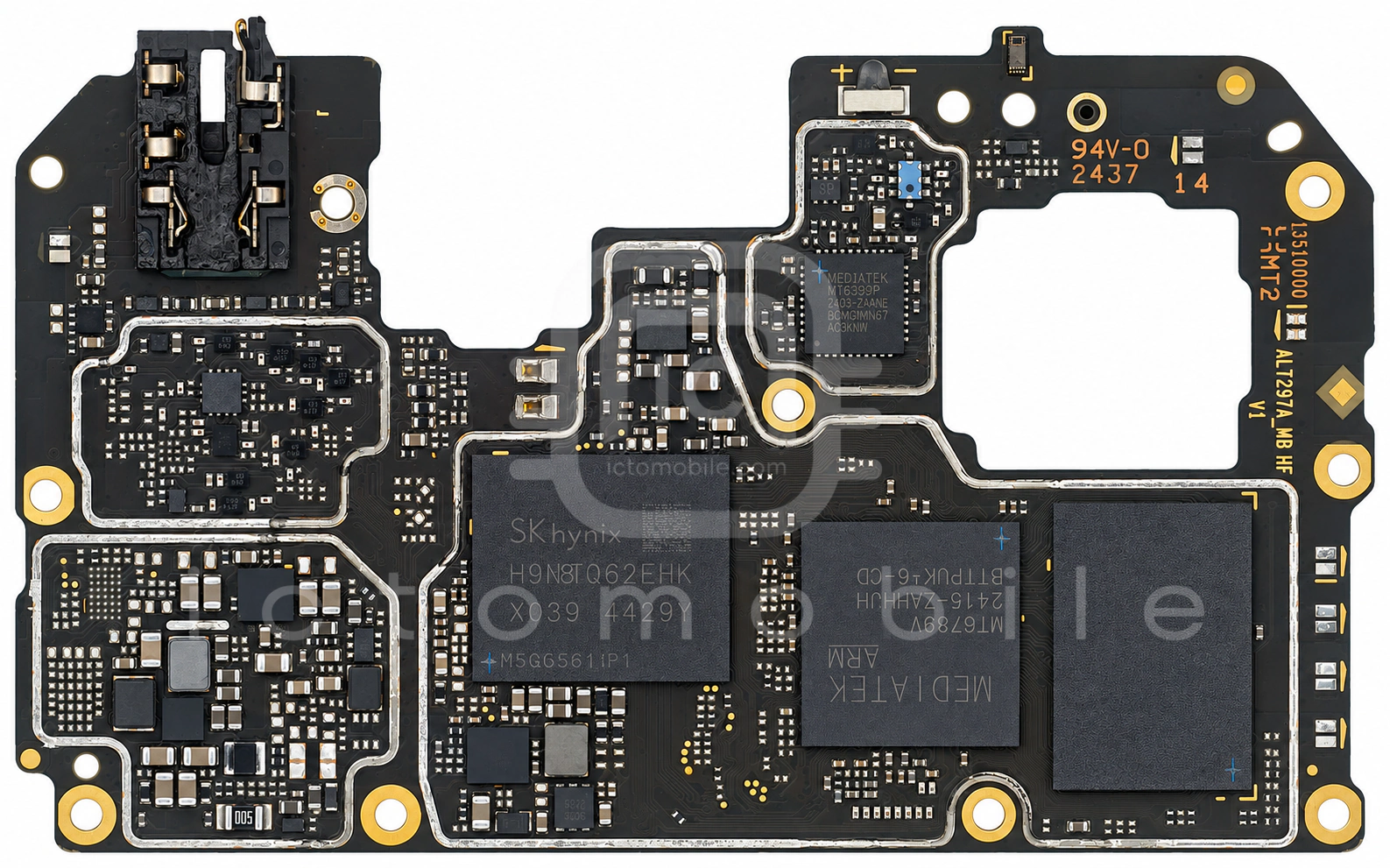

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

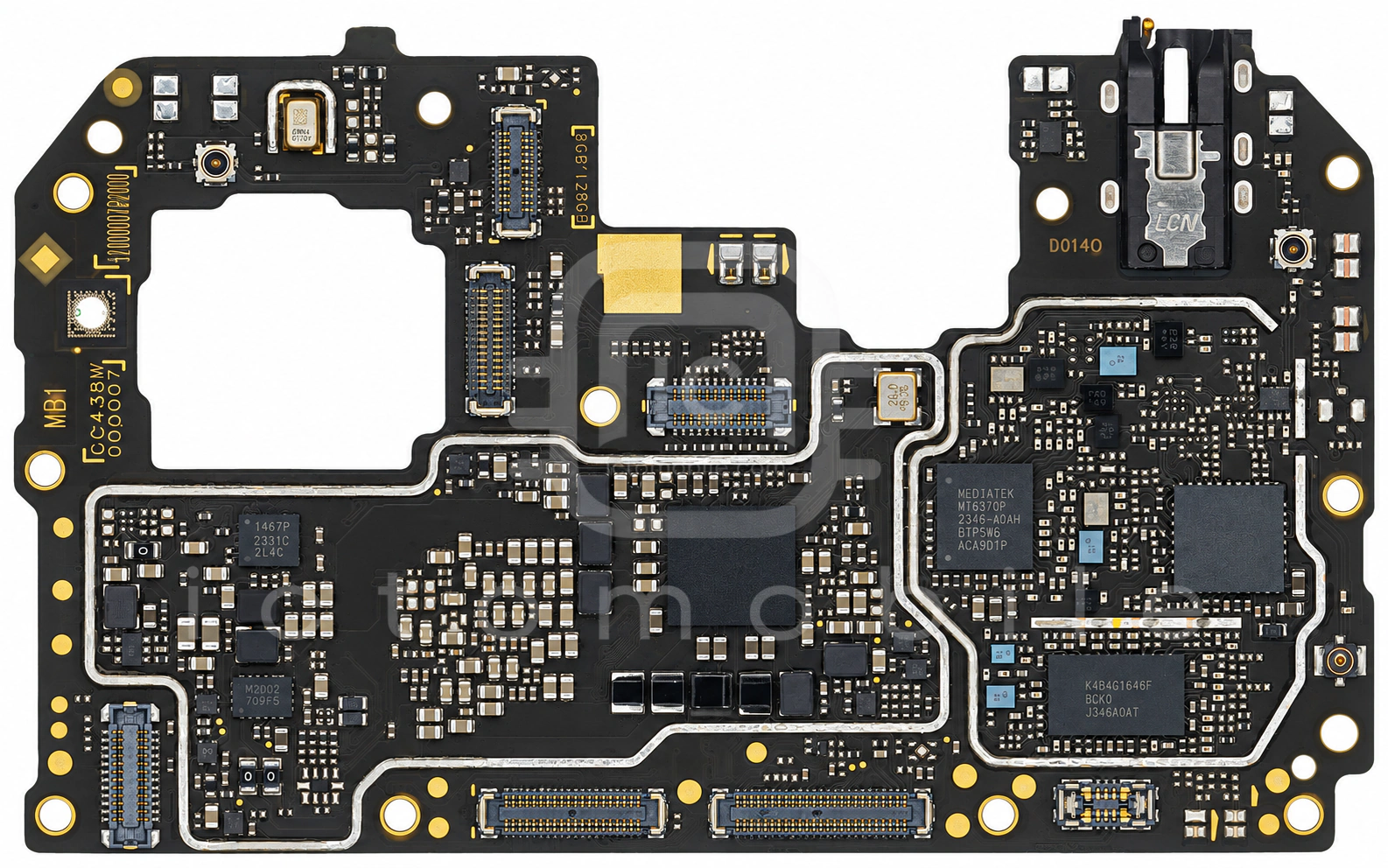

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۸ موقعیت از ۲۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MediaTek Helio G99 MT6789CPU بخش Application و BasebandMediatek←
۲SC6601AشارژSOUTHCHIP←
۳WL2820D33-4رگولاتور ولتاژ LDOWILLSEMI←
۴ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۵SM3010Bتغذیه صفحه نمایشSilicon Mitus←
۶MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۷MT6366MWتغذیه (PMU)Mediatek←
۸ET51522YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۹Q5116PH1MDGPARحافظه RAMKingston←
۱۰AW87390FCRآمپلی فایر صوتAwinic←
۱۱WL2848D18رگولاتور ولتاژ LDOWILLSEMI←
۱۲ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۳WS78081Q-14سوئیچ آنالوگWILLSEMI←
۱۴OM8443-25پاور آمپلی فایر 3G و 4GOnmicro←
۱۵ET51512YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۶VC7916-63Mماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)VANCHIP←
۱۷SGM61020XKB6Gکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۱۸LN3420ADT2AGترانزیستور MosfetLRC←
۱۹SC8541CFFRشارژSOUTHCHIP←
۲۰WL2820D33-4رگولاتور ولتاژ LDOWILLSEMI←
۲۱SGM61020XKB6Gکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۲۲HN8T062EHKX039حافظه UFS (هارد)Skhynix←
۲۳SX9371ICSTRTسنسور GRIP/SARSEMTECH←
۲۴WL2836D18-4رگولاتور ولتاژ LDOWILLSEMI←
۲۵AW87559FCRآمپلی فایر صوتAwinic←
۲۶MT6186MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۲۷CR2114GLKتیونر آنتن RFنامعلوم←
۲۸ICM-42607-Pسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
