برد شیائومی Redmi Note 14 Pro + (13510016UM0A)

13510016UM0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

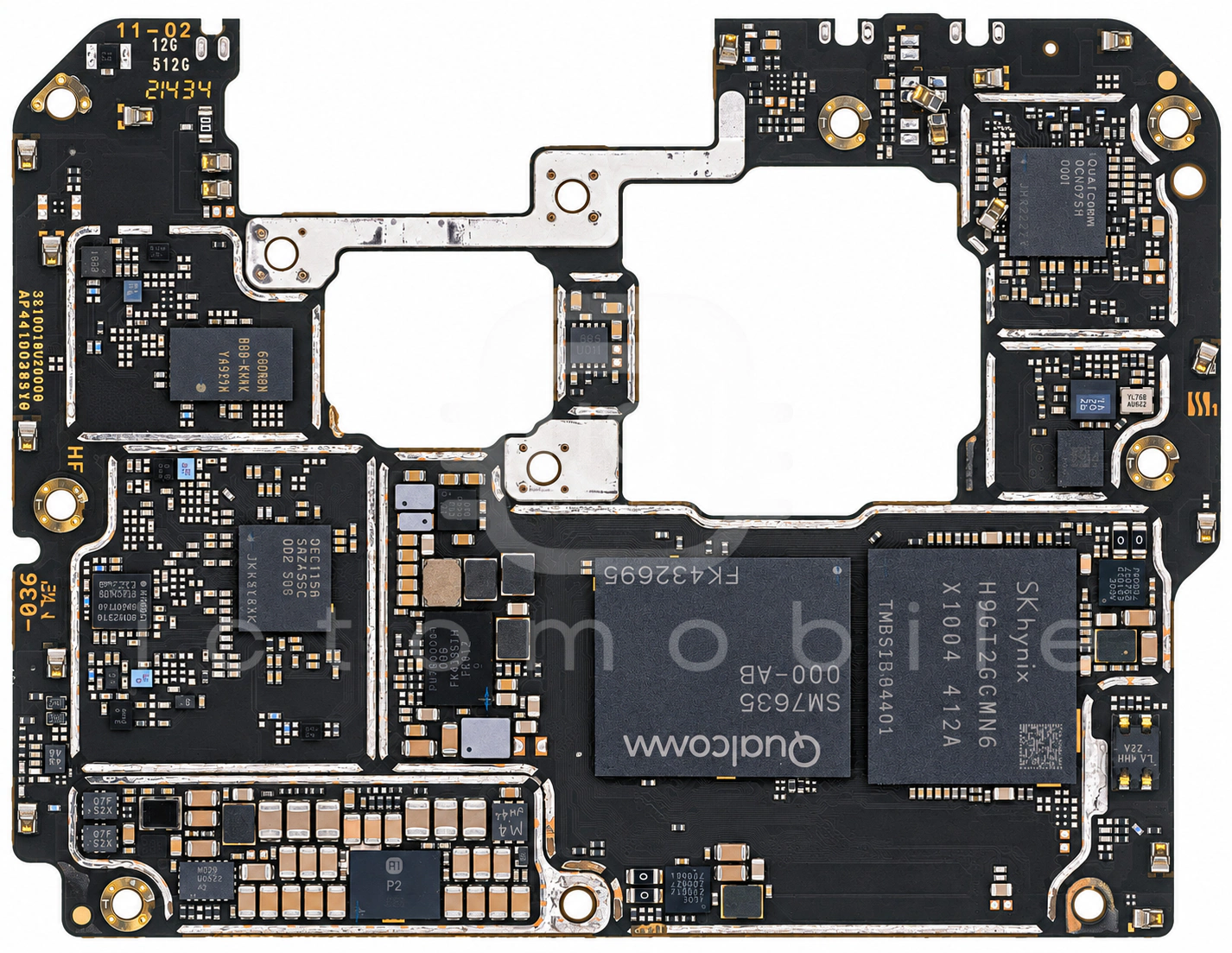

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

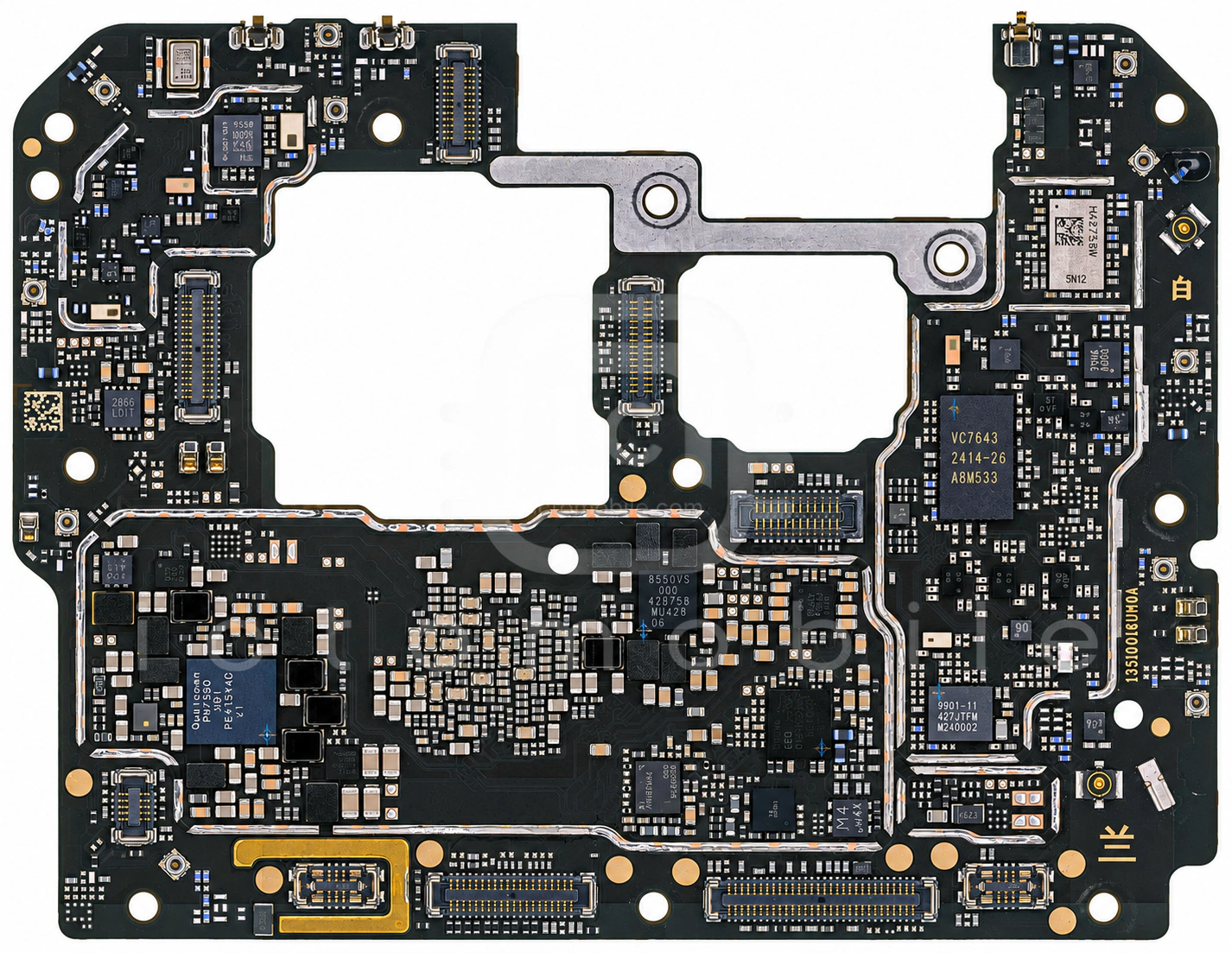

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۰ موقعیت از ۴۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM13344TR13سوئیچ SPSTQORVO←
۲SDR435فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۳SC8581CFFRشارژXiaomi←
۴QPM7477پاور آمپلی فایر 5GQORVO←
۵LSM6DSOQسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۶FS1945Fآمپلی فایر صوتFourSemi←
۷PMPB06R2ENترانزیستور MosfetNexperia←
۸FSA4480UCXدرایور USB Type-CON Semiconductor←
۹MXD8688MVسوئیچ آنالوگMAXSCEND←
۱۰MXD8539Hسوئیچ آنتنMAXSCEND←
۱۱H9QT2GGMN6X200حافظه uMCP (هارد)Skhynix←
۱۲FS1945Fآمپلی فایر صوتFourSemi←
۱۳OM9901-11پاور آمپلی فایر GSMOnmicro←
۱۴PMPB06R2ENترانزیستور MosfetNexperia←
۱۵WL2866Dتغذیه دوربینOmniVision←
۱۶HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۱۷WCN6755بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۸QMC6308سنسور مغناطیسی قطب نما (Compass)QST←
۱۹QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۰QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۲۱PMR735Bتغذیه بخش RFQUALCOMM Incorporated←
۲۲MXD8549PVتیونر آنتن RFMAXSCEND←
۲۳AW8695درایور ویبراتورAwinic←
۲۴QDM2316سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۵HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۲۶QDM7577سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۷WL2866Dتغذیه دوربینOmniVision←
۲۸WCD9378Codec صوتQUALCOMM Incorporated←
۲۹ST54L22AEL8CCE0NFCSTMicroelectronics←
۳۰HL7603WL05کانورتر ولتاژ (DC/DC Voltage Converter)HMI Semi←
۳۱PMK8550بافر کلاکQUALCOMM Incorporated←
۳۲MXD8688MVسوئیچ آنالوگMAXSCEND←
۳۳PMG1110کانورتر ولتاژ (DC/DC Voltage Converter)QUALCOMM Incorporated←
۳۴VC7643-26پاور آمپلی فایر 3G و 4GVANCHIP←
۳۵PM7550تغذیه (PMU)QUALCOMM Incorporated←
۳۶PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۳۷Snapdragon 7s Gen 3 5G SM7635CPU بخش Application و BasebandQUALCOMM Incorporated←
۳۸PM3001Aکانورتر ولتاژ (DC/DC Voltage Converter)QUALCOMM Incorporated←
۳۹PM7550BAHتغذیه (PMU)QUALCOMM Incorporated←
۴۰VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
