برد شیائومی Mi 15 (1351000O3M0A1)

1351000O3M0A1

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

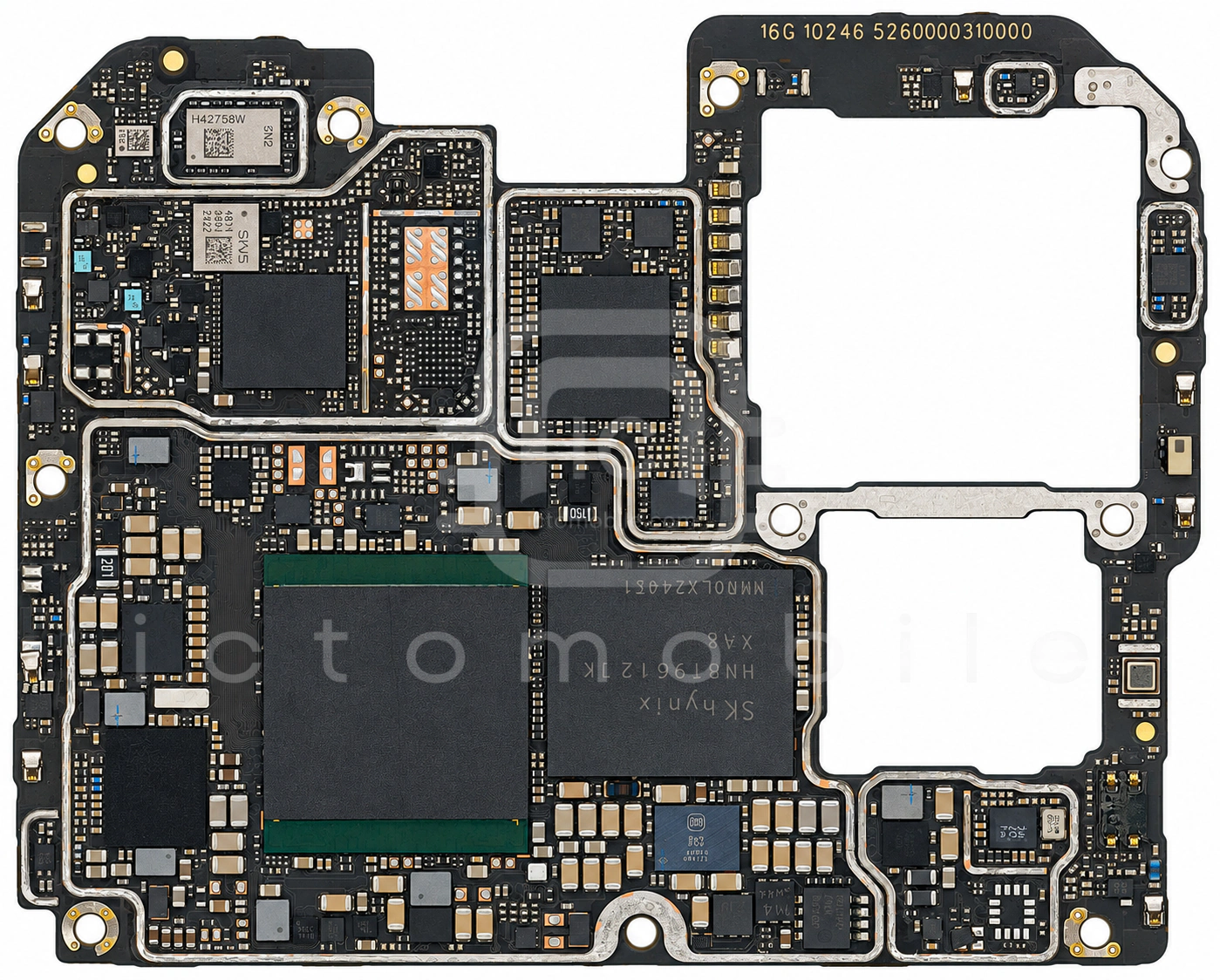

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

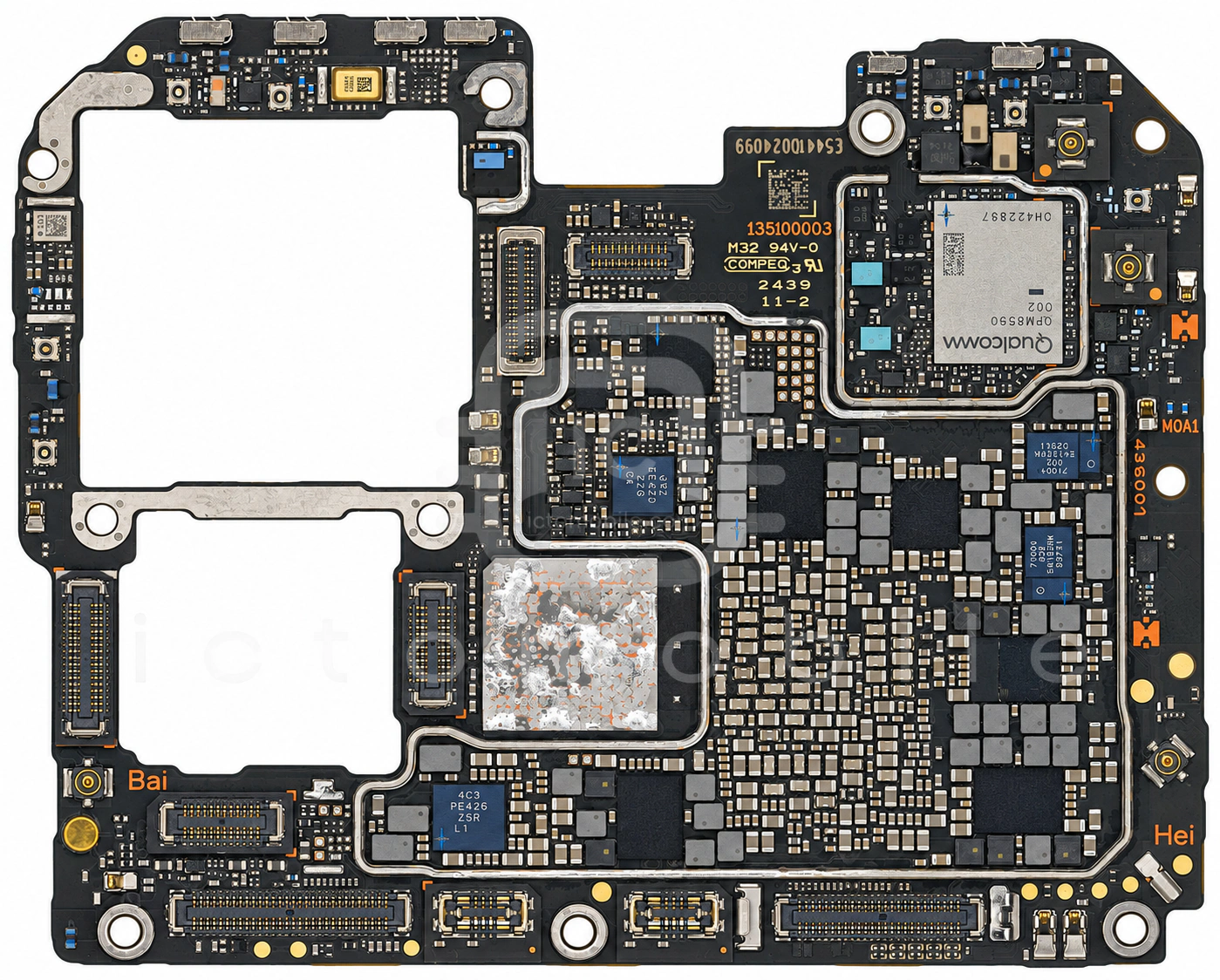

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۶ موقعیت از ۵۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۲PMK8750بافر کلاکQUALCOMM Incorporated←
۳SC8585CFFRشارژXiaomi←
۴PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۵QDM7678سوئیچ آنتن 5GQUALCOMM Incorporated←
۶WL2848D18رگولاتور ولتاژ LDOWILLSEMI←
۷MXD8549KVتیونر آنتن RFMAXSCEND←
۸PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۹ET7460سوئیچ آنالوگWuxi Etek Microelectronics Co←
۱۰CS35L42آمپلی فایر صوتCirrus Logic←
۱۱PSMN2R4-30MLDترانزیستور MosfetNexperia←
۱۲MXD8549KVتیونر آنتن RFMAXSCEND←
۱۳QAT5569تیونر آنتن RFQUALCOMM Incorporated←
۱۴PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۱۵SDR753فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۱۶Snapdragon 8 Elite 5G SM8750-ABCPU بخش Application و BasebandQUALCOMM Incorporated←
۱۷MXDLN14TCآمپلی فایر GPSMAXSCEND←
۱۸ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۱۹WCN7861بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۲۰QXM1093ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۱QXM1096ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۲PMPB06R2ENترانزیستور MosfetNexperia←
۲۳SKY53748-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۲۴ST54L22AEL8CCE0NFCSTMicroelectronics←
۲۵SGM4565XUWQ10Gفیلتر EMI و محافظ ESDSG Micro←
۲۶MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۲۷PMPB06R2ENترانزیستور MosfetNexperia←
۲۸PM8550تغذیه (PMU)QUALCOMM Incorporated←
۲۹WL2848D33رگولاتور ولتاژ LDOWILLSEMI←
۳۰PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۳۱QXM1093ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۳۲NU1652WYYBشارژ بی سیمNuVolta Technologies←
۳۳SGM4565XUWQ10Gفیلتر EMI و محافظ ESDSG Micro←
۳۴QDM7678سوئیچ آنتن 5GQUALCOMM Incorporated←
۳۵QPM7477پاور آمپلی فایر 5GQORVO←
۳۶QPM8590پاور آمپلی فایر GSM و 3G و 4G و 5GQUALCOMM Incorporated←
۳۷QM22545فیلتر مسیر آنتن بلوتوث و وای فای (wifi)QORVO←
۳۸VC1855-21سوئیچ SP3TVANCHIP←
۳۹CS35L42آمپلی فایر صوتCirrus Logic←
۴۰QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۱PMDXB600UNEترانزیستور MosfetNexperia←
۴۲WS4694Cسوئیچ بار (Load Switch)OmniVision←
۴۳HL7603WL05کانورتر ولتاژ (DC/DC Voltage Converter)HMI Semi←
۴۴PM8010تغذیه دوربینQUALCOMM Incorporated←
۴۵HN8T374ZJKX141حافظه UFS (هارد)Skhynix←
۴۶PMIH0104شارژQUALCOMM Incorporated←
۴۷SAFFB1G56KB0F0AR15فیلتر مسیر GPSنامعلوم←
۴۸SGM66057A-5.0YGکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۴۹QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۵۰WCD9395Codec صوتQUALCOMM Incorporated←
۵۱MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۵۲PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۵۳MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۵۴QXM1096ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۵۵PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۵۶OCH87891VADسنسور مغناطیسی اثر هال (Hall Effect)Orient Chip Semiconductor←
