برد شیائومی 11T Pro (3510K3SM0A)

3510K3SM0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

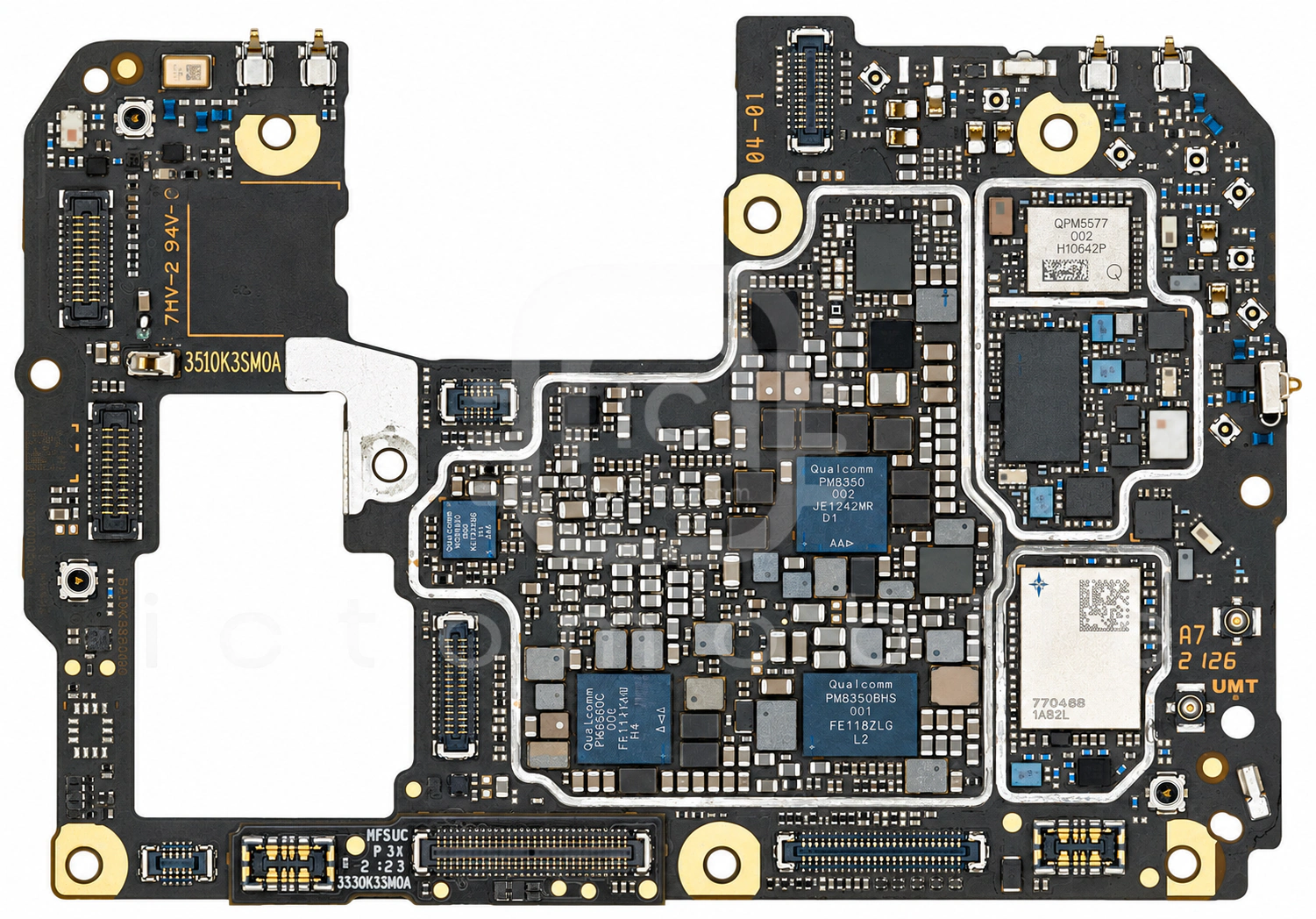

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۰ موقعیت از ۳۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SMB1399شارژQUALCOMM Incorporated←
۲PM8350تغذیه (PMU)QUALCOMM Incorporated←
۳KLUEG8UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۴PM8350BHSتغذیه (PMU)QUALCOMM Incorporated←
۵QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۶QM77048Bماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۷QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۸WLAN8101Hماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)NXP Semiconductors←
۹Snapdragon 888 5G SM8350CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۰K3LK7K70BM-BGCPحافظه RAMSamsung semiconductor←
۱۱PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۱۲QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۳VC7643-63پاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۱۴CS35L41Bآمپلی فایر صوتCirrus Logic←
۱۵WCN6851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۶SMB1396شارژQUALCOMM Incorporated←
۱۷QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۱۸QPM5577ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۹SKY58081-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۲۰PM8008تغذیه دوربینQUALCOMM Incorporated←
۲۱SN100TNFCNXP Semiconductors←
۲۲SMB1396شارژQUALCOMM Incorporated←
۲۳SDR868فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲۴WCD9380Codec صوتQUALCOMM Incorporated←
۲۵PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۲۶WLAN8101Cماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)NXP Semiconductors←
۲۷CS35L41Bآمپلی فایر صوتCirrus Logic←
۲۸PMK8350بافر کلاکQUALCOMM Incorporated←
۲۹DIO4480درایور USB Type-CDIOO Microcircuits←
۳۰QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←
