برد شیائومی 11T (351K11RM0A)

351K11RM0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

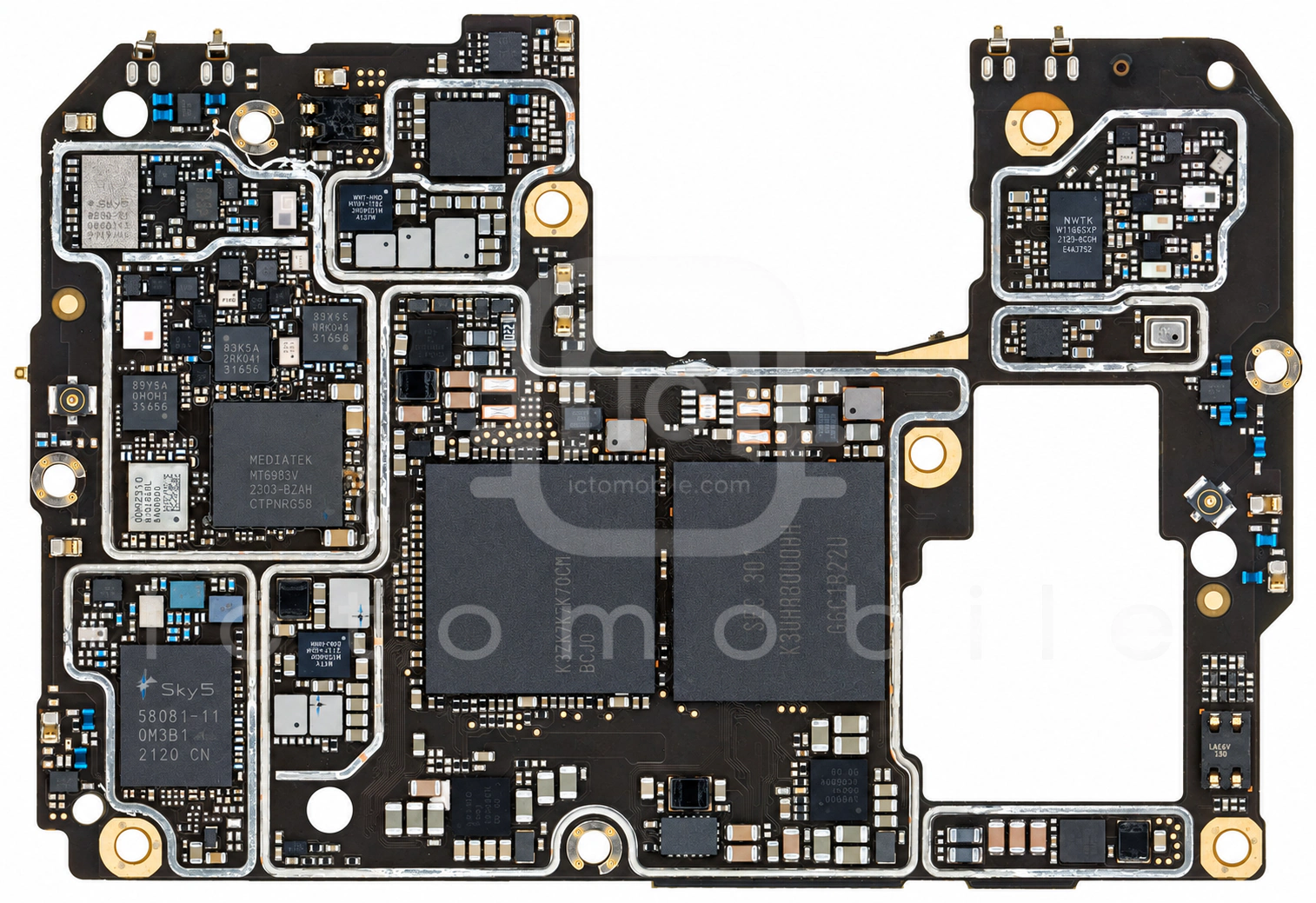

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

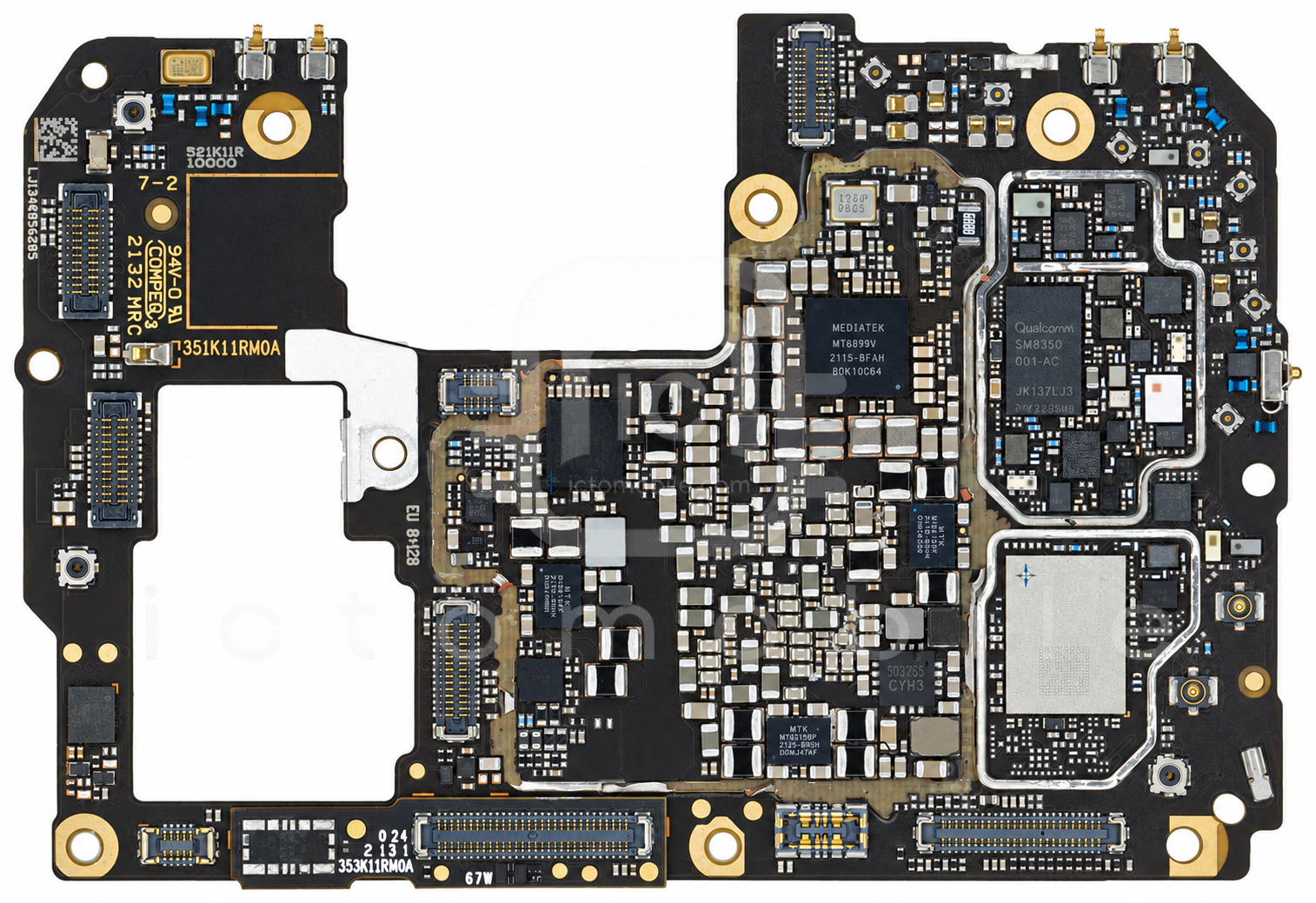

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۶ موقعیت از ۳۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱ET7460سوئیچ آنالوگWuxi Etek Microelectronics Co←
۲MT6315BPتغذیه (PMU)Mediatek←
۳QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۴QM77048Bماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۵Dimensity 1200 MT6893CPU بخش Application و BasebandMediatek←
۶MT6635XPبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۷SKY58081-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۸MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۹VC7643-63پاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۱۰MT6315RPتغذیه (PMU)Mediatek←
۱۱MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۲CS35L41Bآمپلی فایر صوتCirrus Logic←
۱۳SX9331IULTRTسنسور GRIP/SARSEMTECH←
۱۴NT50372Sتغذیه صفحه نمایشNovaTek←
۱۵MT6308HPردیاب پوش توان (EPT)Mediatek←
۱۶SKY58258-21ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۷WL2866Dتغذیه دوربینOmniVision←
۱۸MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۹MT6308HPردیاب پوش توان (EPT)Mediatek←
۲۰MT6190Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۲۱AW8697FCRدرایور ویبراتورAwinic←
۲۲ET5A3ADJZBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۳KLUDG4UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۲۴CS35L41Bآمپلی فایر صوتCirrus Logic←
۲۵MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۲۶MT6315GPتغذیه (PMU)Mediatek←
۲۷HL7593W7کانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←
۲۸ST21NFCDNFCSTMicroelectronics←
۲۹LN8000شارژLion Semiconductor←
۳۰MT6359VPPتغذیه (PMU) و Codec صوتMediatek←
۳۱LN8000شارژLion Semiconductor←
۳۲XMUSB350درایور USBنامعلوم←
۳۳MT6360PPتغذیه (PMU)Mediatek←
۳۴K3UH7H70BM-AGCLحافظه RAMSamsung semiconductor←
۳۵MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←
۳۶HL7593WAکانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←
