برد شیائومی Redmi 14C (LLDM5151C1)

LLDM5151C1

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

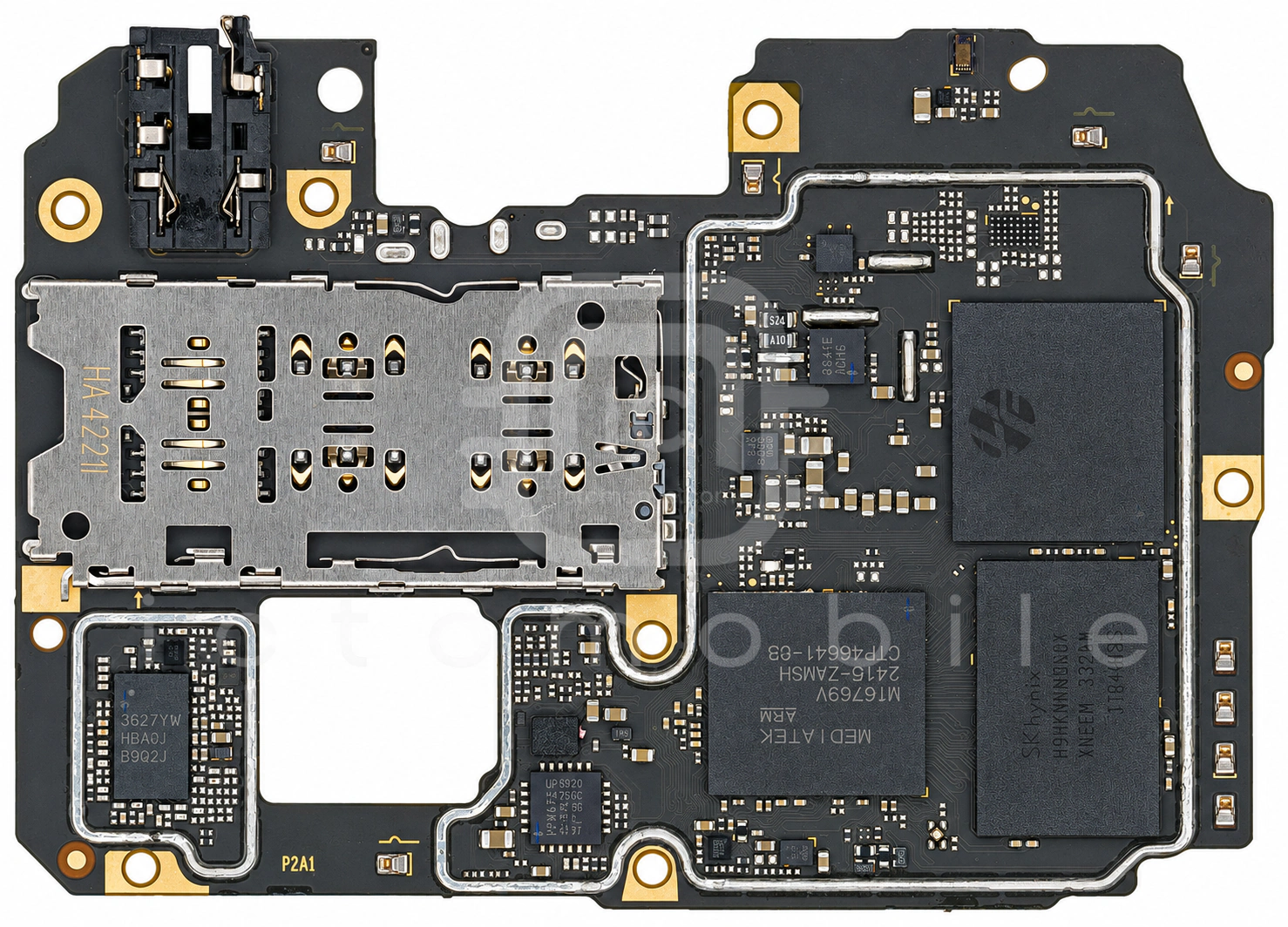

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

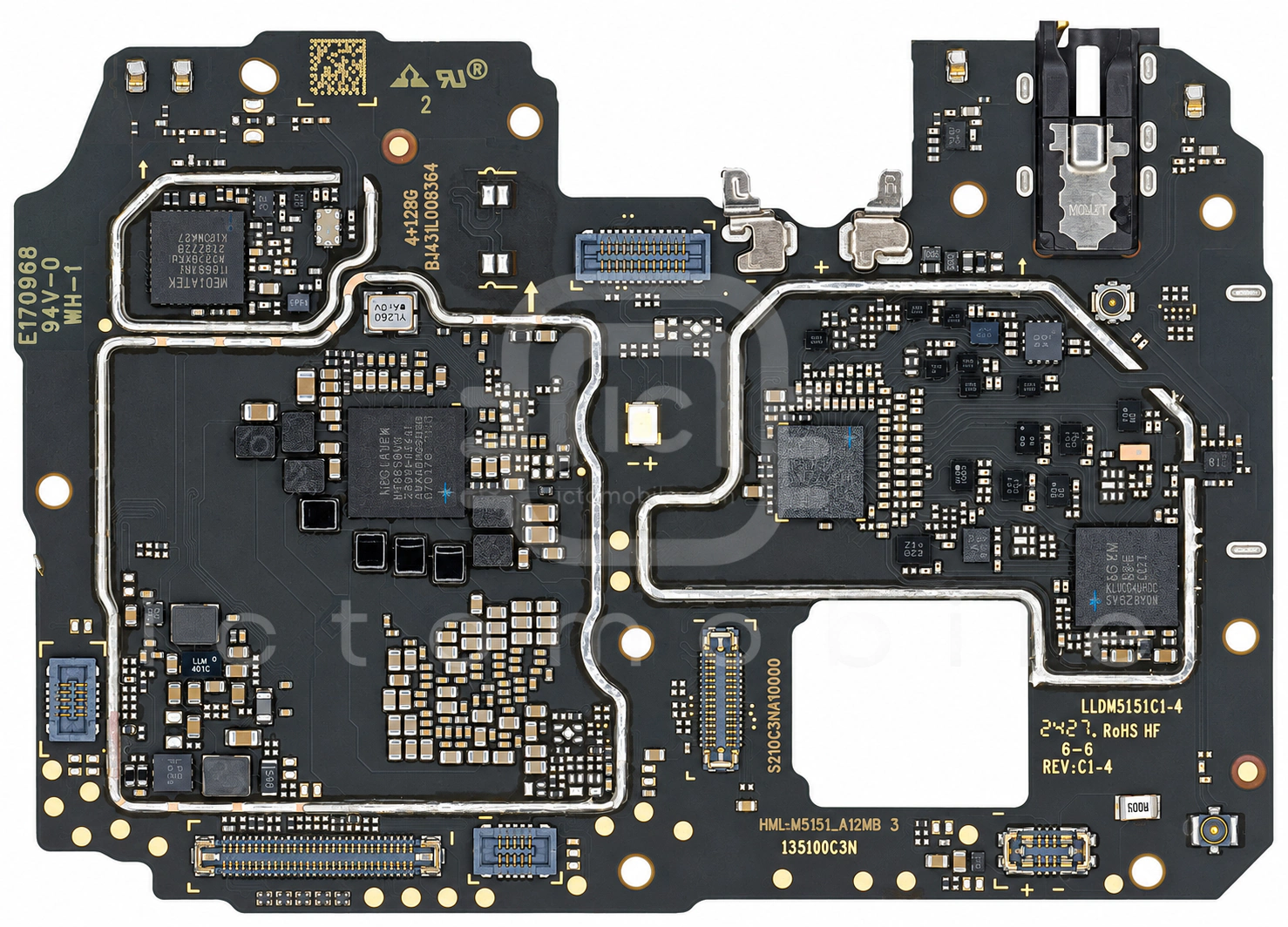

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۳ موقعیت از ۲۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM11022سوئیچ آنتنQORVO←
۲H26M51002KPRحافظه eMMC (هارد)Skhynix←
۳MXD8680Sسوئیچ آنتن DiversityMAXSCEND←
۴MT6358VWتغذیه (PMU) و Codec صوتMediatek←
۵MXD8544Aسوئیچ SP4TMAXSCEND←
۶AW5005DNRفیلتر مسیر GPSAwinic←
۷RT1715درایور USB Type-CRichTek←
۸MT6177MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۹AW3641EDNRدرایور LED فلاش دوربینAwinic←
۱۰AW32905FCRمحافظ اضافه ولتاژAwinic←
۱۱MediaTek Helio G70 MT6769V-CBCPU بخش Application و BasebandMediatek←
۱۲SC7A20TRسنسور شتاب (Accelerometer)Silan microelectronics←
۱۳AW87358CSRآمپلی فایر صوتAwinic←
۱۴AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۱۵FX5627YMماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Lansus←
۱۶MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۷NCP114AMX180TBGرگولاتور ولتاژ LDOON Semiconductor←
۱۸HDF1588E-B5فیلتر RFRFMD←
۱۹OCP81780VAD-Gدرایور بک لایت LCDOrient Chip Semiconductor←
۲۰OCP2131WPADتغذیه صفحه نمایشOrient Chip Semiconductor←
۲۱FX5596YMماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Lansus←
۲۲H9HCNNNCPMMLXR-NEEحافظه RAMSkhynix←
۲۳UPM6920شارژUnisemipower←
