برد سامسونگ Fold 5G (SM-F907N)

SM-F907N

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

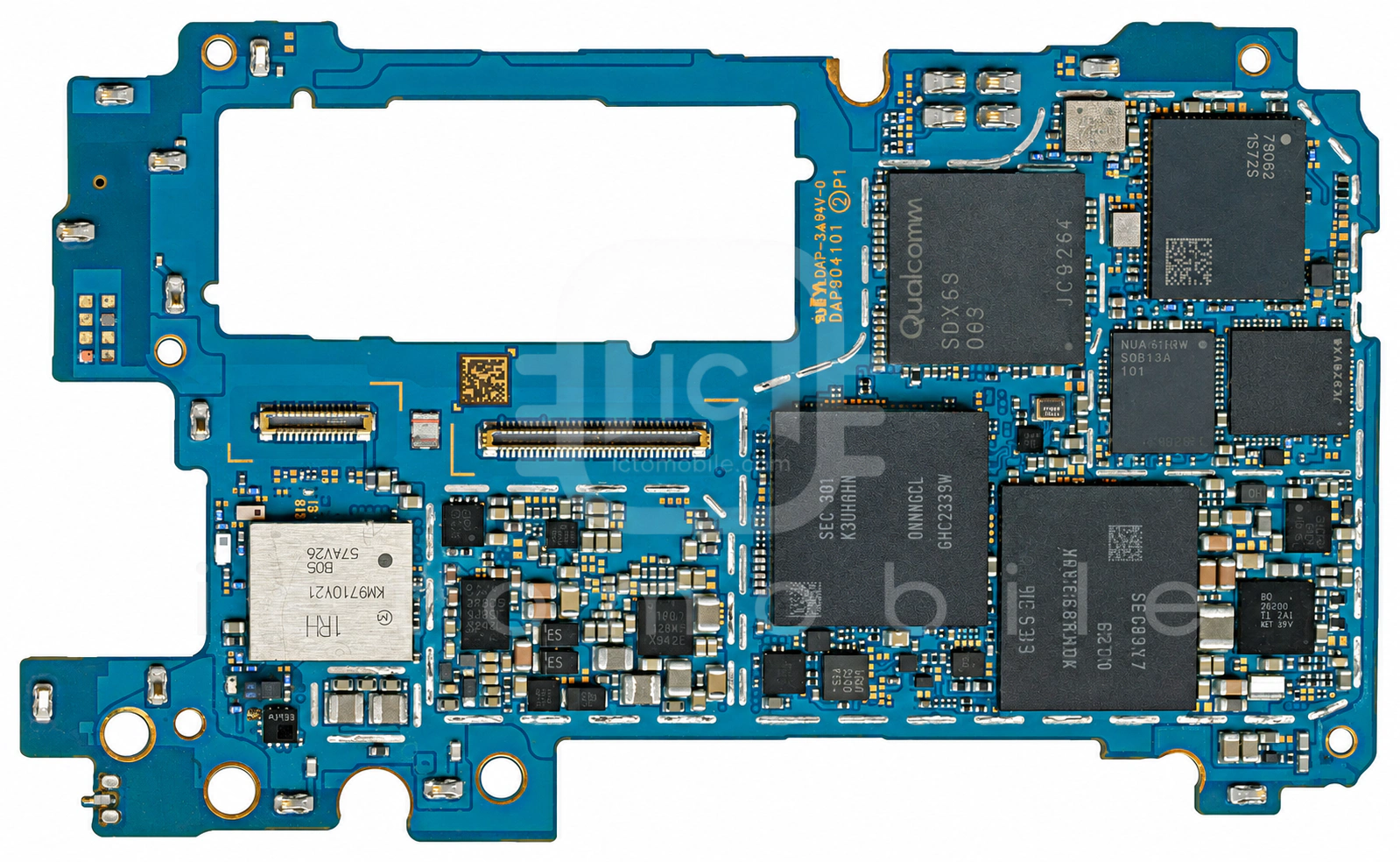

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

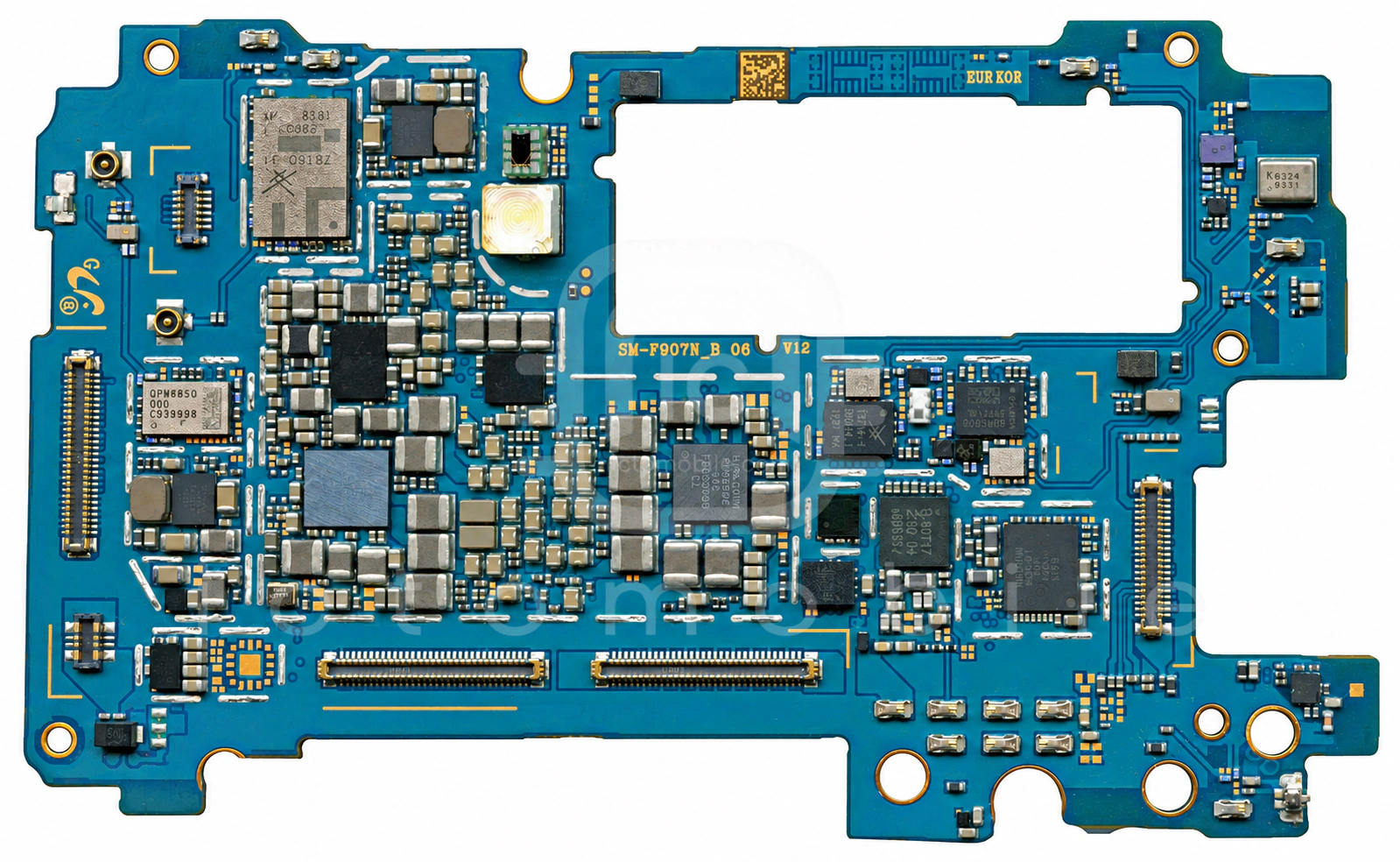

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۴ موقعیت از ۲۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱PM8150Cتغذیه بخش ApplicationQUALCOMM Incorporated←
۲SKY13716-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۳S2MPB02تغذیه (PMU)Samsung semiconductor←
۴LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۵SKY78160-51آمپلی فایر کم نویز (LNA)Skyworks Solutions Inc←
۶Snapdragon 855 SM8150CPU بخش Application و BasebandQUALCOMM Incorporated←
۷SDR8150فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۸SDR8154فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۹K3UHAHA0AM-AGCLحافظه RAMSamsung semiconductor←
۱۰SDX50MCPU بخش BasebandQUALCOMM Incorporated←
۱۱SKY77365-11پاور آمپلی فایر GSMSkyworks Solutions Inc←
۱۲QPM4850پاور آمپلی فایر 3G و 4GQUALCOMM Incorporated←
۱۳PCAL6524IO ExpanderNXP Semiconductors←
۱۴QM78062ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۵PM8150تغذیه (PMU)QUALCOMM Incorporated←
۱۶QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۷MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۱۸WCD9341Codec صوتQUALCOMM Incorporated←
۱۹KLUFG8RHDA-B2D1حافظه UFS (هارد)Samsung semiconductor←
۲۰P9320Sشارژ بی سیمIDT - Integrated Device Technology←
۲۱BCM4375بلوتوث و وای فای (BT & WIFI)Broadcom←
۲۲PN80T17NFCNXP Semiconductors←
۲۳QDM3870ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۲۴QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
