برد سامسونگ S10 5G (SM-G977N)

SM-G977N

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

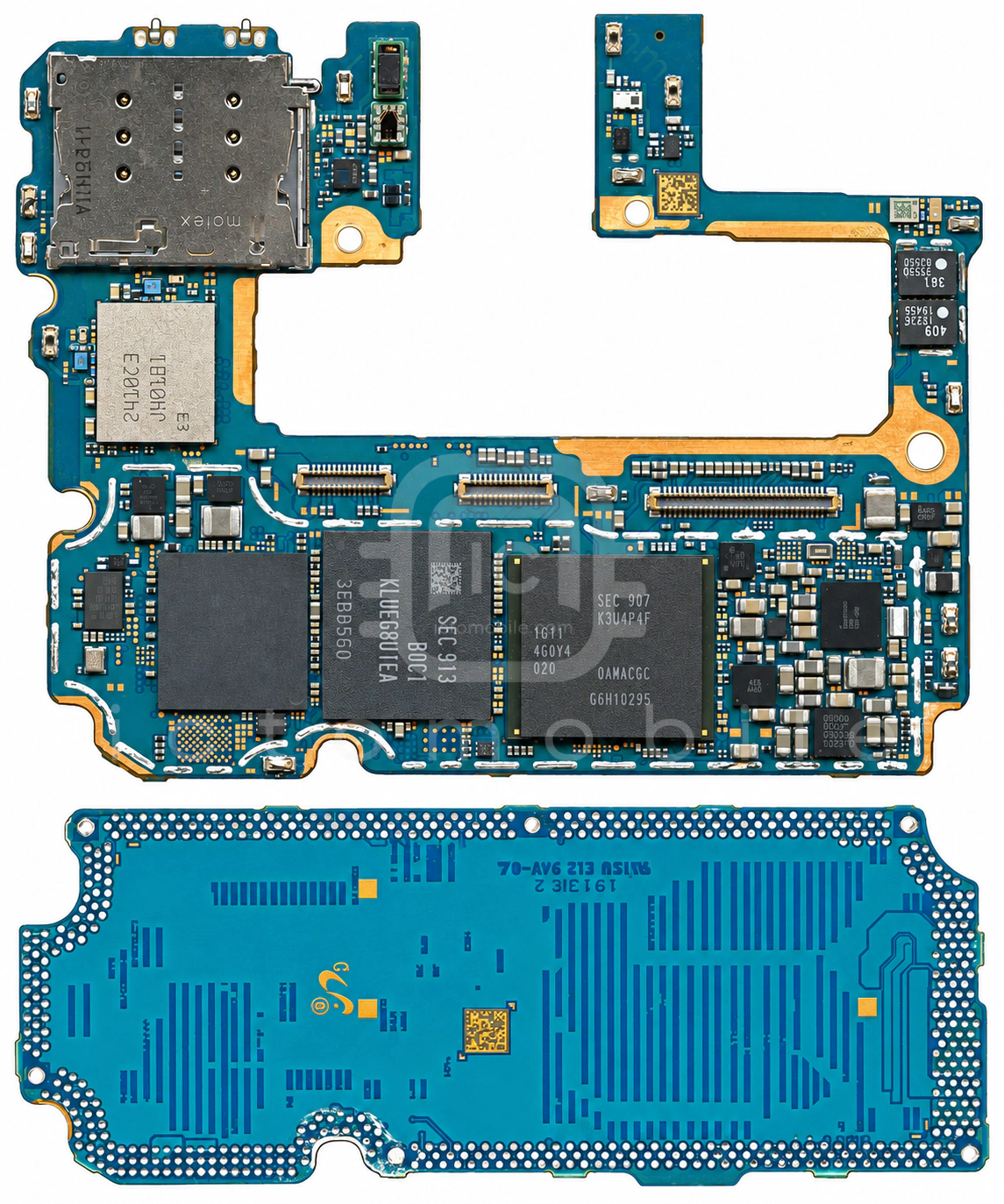

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

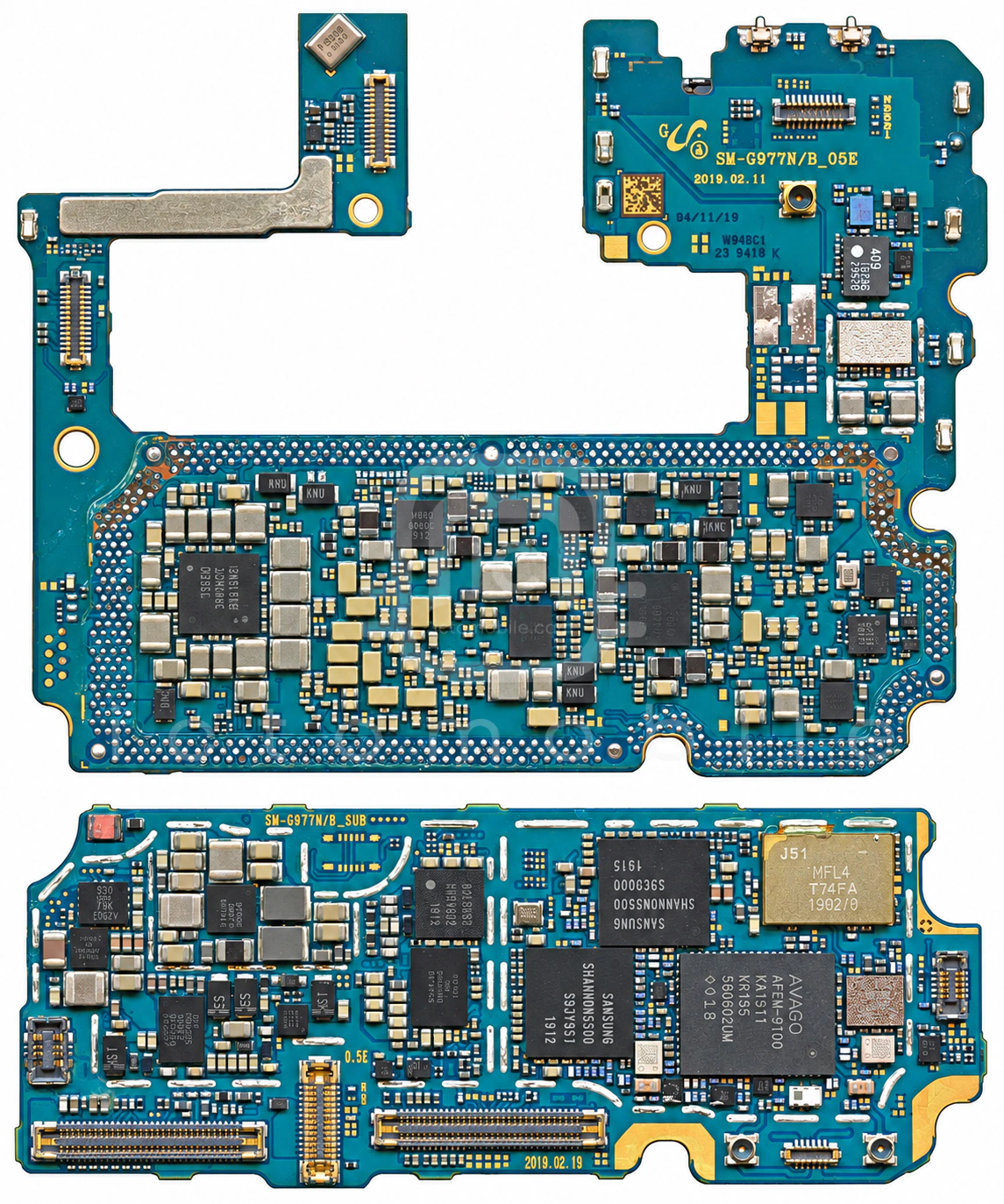

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۰ موقعیت از ۴۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۲K3UH7H70AM-AGCLحافظه RAMSamsung semiconductor←
۳S2DOS05تغذیه صفحه نمایش و صفحه لمسی (تاچ)Samsung semiconductor←
۴S5800APT (Average Power Tracking)Samsung semiconductor←
۵FC8080Digital Terrestrial Multimedia BroadcastFCI - FlipChip International←
۶AFEM-9100ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۷BCM4375بلوتوث و وای فای (BT & WIFI)Broadcom←
۸LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۹QM78077پاور آمپلی فایر 4G و 5GQUALCOMM Incorporated←
۱۰CS35L40آمپلی فایر صوتCirrus Logic←
۱۱SHANNON5100CPU بخش BasebandSamsung semiconductor←
۱۲HFQRX4WJB-409سوئیچ آنتن DiversityMurata←
۱۳S2MPB02تغذیه (PMU)Samsung semiconductor←
۱۴LPS22HHسنسور فشار جو (Barometer)STMicroelectronics←
۱۵BCM47752KUB1GGPS و هاب سنسور (Sensor HUB)Broadcom←
۱۶PCA9468B3شارژNXP Semiconductors←
۱۷SHANNON5310تغذیه (PMU)Samsung semiconductor←
۱۸MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۱۹S5800APT (Average Power Tracking)Samsung semiconductor←
۲۰SHANNON5500-LTEفرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۲۱S2MIS01سوئیچ آنالوگSamsung semiconductor←
۲۲ISL91128Bکانورتر ولتاژ (DC/DC Voltage Converter)Renesas Technology Corp←
۲۳SKY77365-11پاور آمپلی فایر GSMSkyworks Solutions Inc←
۲۴STM32G071E8YمیکروکنترلرSTMicroelectronics←
۲۵CS47L93Codec صوتCirrus Logic←
۲۶S2MPS20تغذیه بخش ApplicationSamsung semiconductor←
۲۷EXYNOS 9820CPU بخش Application و BasebandSamsung semiconductor←
۲۸S2MPS19X01-6030تغذیه بخش ApplicationSamsung semiconductor←
۲۹SEN82LBNFCSamsung semiconductor←
۳۰KTS1656EUY-TRمحافظ اضافه ولتاژKinetic Technologies←
۳۱KLUEG8U1EA-B0C1حافظه UFS (هارد)Samsung semiconductor←
۳۲RTC6213Nرادیو FMRichWave←
۳۳FSA644BUCXسوئیچ آنالوگ SPDTON Semiconductor←
۳۴P9320Sشارژ بی سیمIDT - Integrated Device Technology←
۳۵ISL91128Bکانورتر ولتاژ (DC/DC Voltage Converter)Renesas Technology Corp←
۳۶CS35L40آمپلی فایر صوتCirrus Logic←
۳۷SHANNON5500-LTEفرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۳۸HFQRX4WJB-409سوئیچ آنتن DiversityMurata←
۳۹LMTWDVFA-J51ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Murata←
۴۰HFQRX4WJB-361سوئیچ آنتن DiversityMurata←
