برد سامسونگ Note10 5G (SM-N971N)

SM-N971N

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

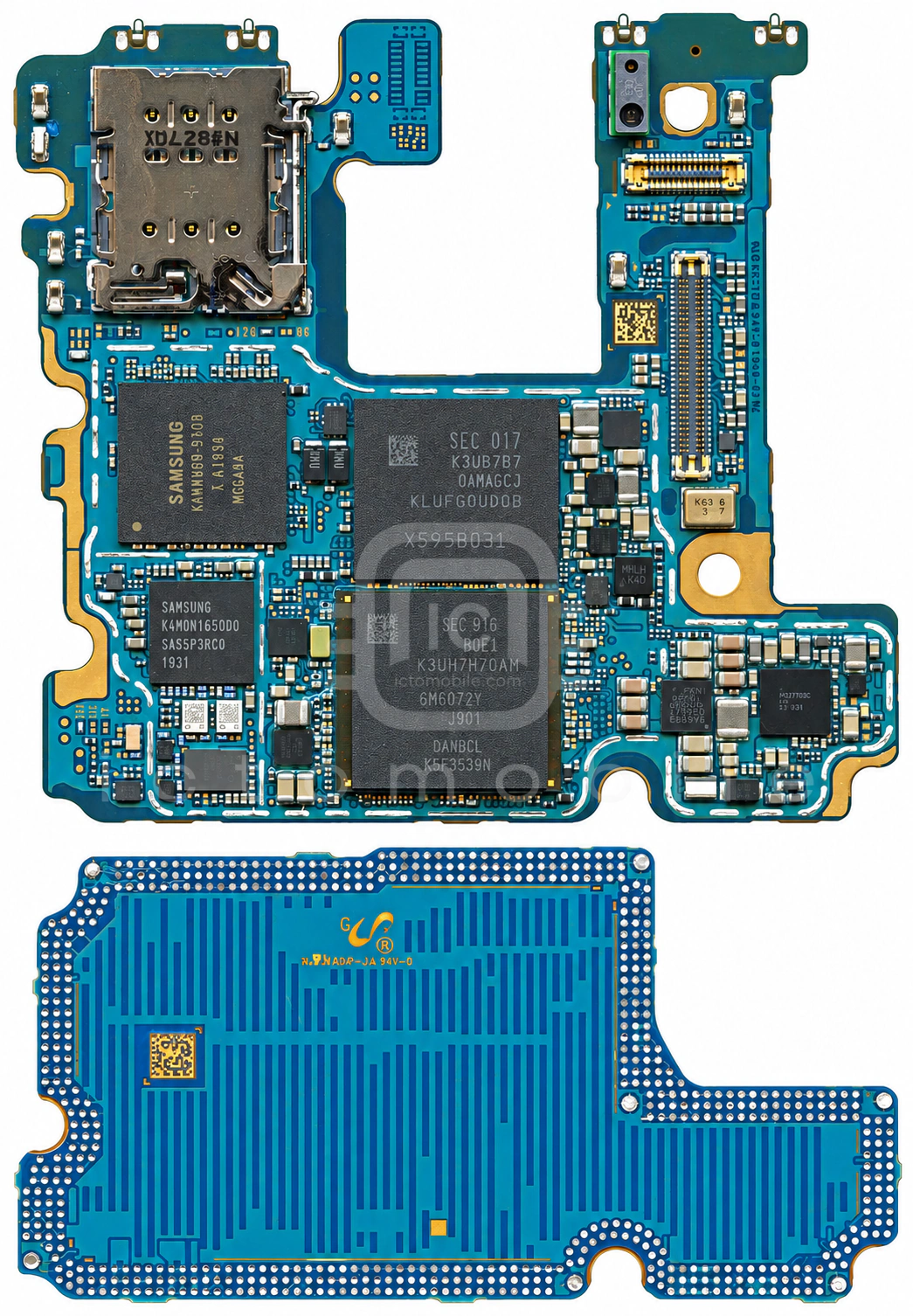

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

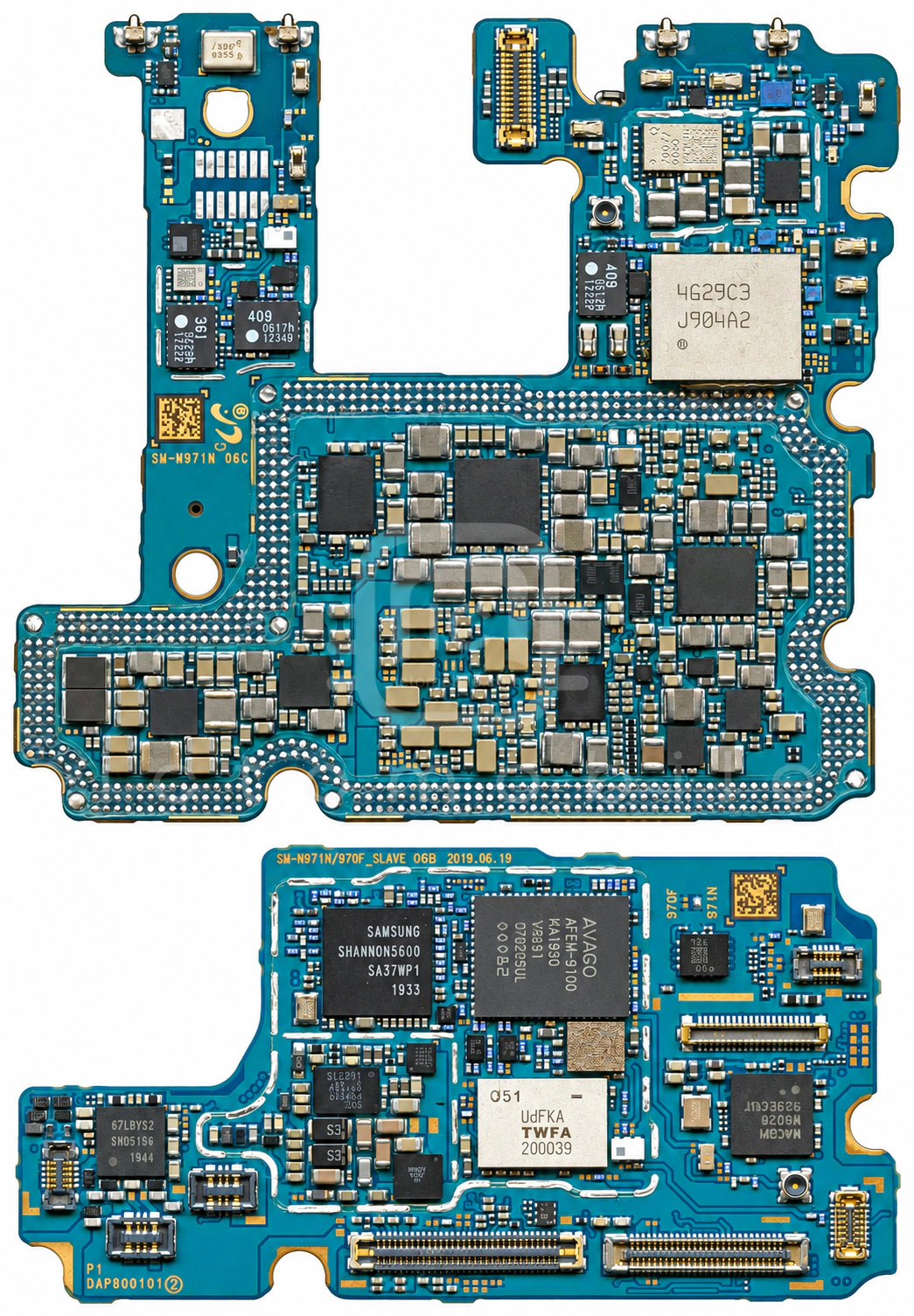

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۰ موقعیت از ۴۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱LMTWDVFA-J51ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Murata←
۲BCM4375بلوتوث و وای فای (BT & WIFI)Broadcom←
۳SHANNON5500-LTEفرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۴HFQRX4WJB-361سوئیچ آنتن DiversityMurata←
۵PCA9468B3شارژNXP Semiconductors←
۶QM78077پاور آمپلی فایر 4G و 5GQUALCOMM Incorporated←
۷SEN82LBNFCSamsung semiconductor←
۸FSA644BUCXسوئیچ آنالوگ SPDTON Semiconductor←
۹AFEM-9100ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۱۰Exynos 9 Octa 9825CPU بخش Application و BasebandSamsung semiconductor←
۱۱CS47L93Codec صوتCirrus Logic←
۱۲S5800APT (Average Power Tracking)Samsung semiconductor←
۱۳KLUEG8UHDB-C2D1حافظه UFS (هارد)Samsung semiconductor←
۱۴BCM47755B1KUB1GGPSBroadcom←
۱۵S2MPB02تغذیه (PMU)Samsung semiconductor←
۱۶FAN48618BUC53Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۱۷SHANNON5100CPU بخش BasebandSamsung semiconductor←
۱۸K3UHAHA0AM-AGCLحافظه RAMSamsung semiconductor←
۱۹S5800APT (Average Power Tracking)Samsung semiconductor←
۲۰S2MIS01سوئیچ آنالوگSamsung semiconductor←
۲۱MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۲۲HFQRX4WJB-409سوئیچ آنتن DiversityMurata←
۲۳SKY77365-11پاور آمپلی فایر GSMSkyworks Solutions Inc←
۲۴CS40L25درایور ویبراتورCirrus Logic←
۲۵SHANNON5500-LTEفرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۲۶CS35L40آمپلی فایر صوتCirrus Logic←
۲۷S2MPS20تغذیه بخش ApplicationSamsung semiconductor←
۲۸S2ABB02X01-6230کانورتر ولتاژ (DC/DC Voltage Converter)Samsung semiconductor←
۲۹LPS22HHسنسور فشار جو (Barometer)STMicroelectronics←
۳۰S2MPB03X01‐6030تغذیه دوربینSamsung semiconductor←
۳۱CS35L40آمپلی فایر صوتCirrus Logic←
۳۲W9020درایور S PenWACOM←
۳۳SHANNON5310تغذیه (PMU)Samsung semiconductor←
۳۴S2MPS19X01-6030تغذیه بخش ApplicationSamsung semiconductor←
۳۵HFQRX4WJB-409سوئیچ آنتن DiversityMurata←
۳۶P9320Sشارژ بی سیمIDT - Integrated Device Technology←
۳۷KTS1656EUY-TRمحافظ اضافه ولتاژKinetic Technologies←
۳۸STM32G071E8YمیکروکنترلرSTMicroelectronics←
۳۹LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۴۰SM3080تغذیه صفحه نمایشSilicon Mitus←
