برد سامسونگ S20+ 5G (SM-G986U)

SM-G986U

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

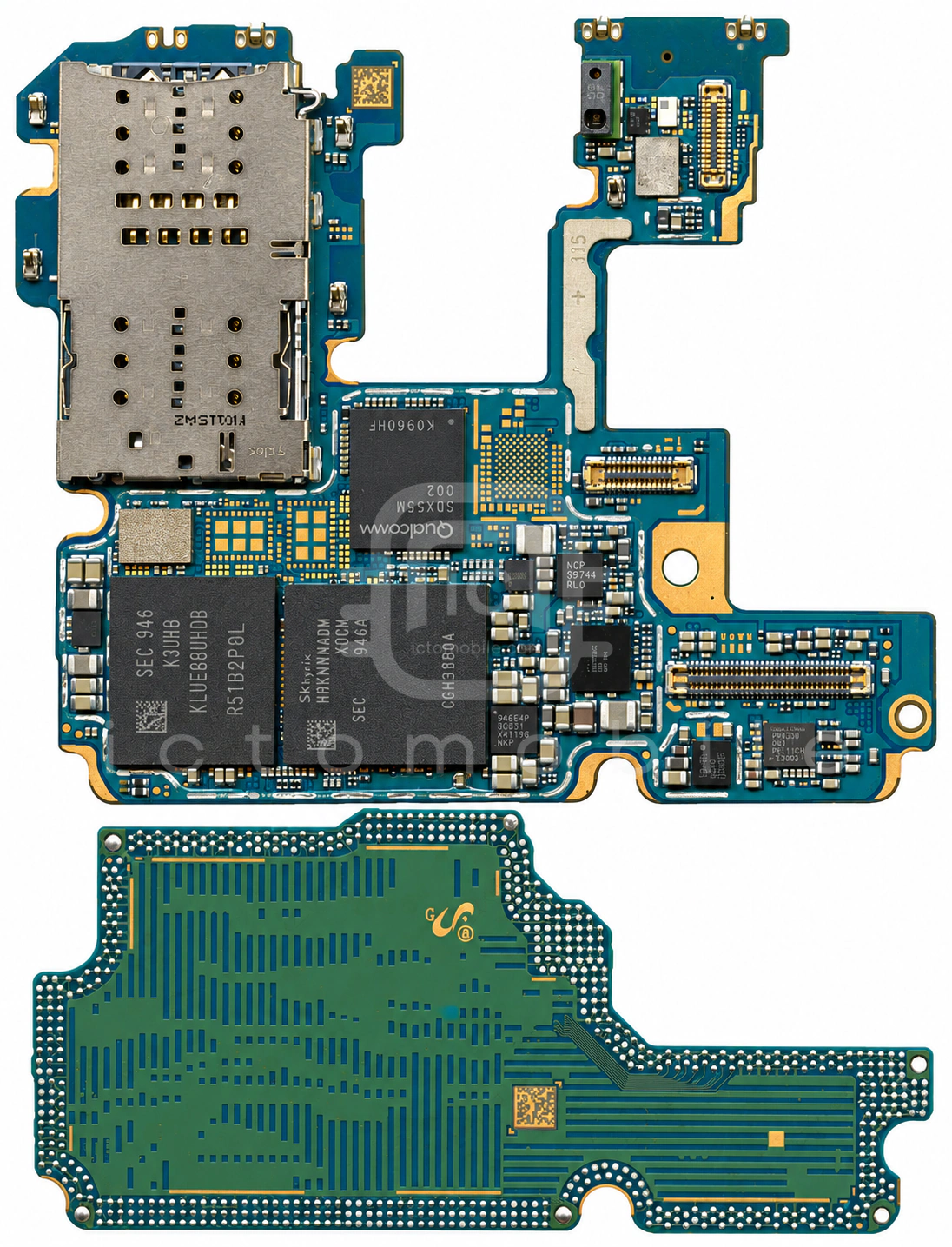

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

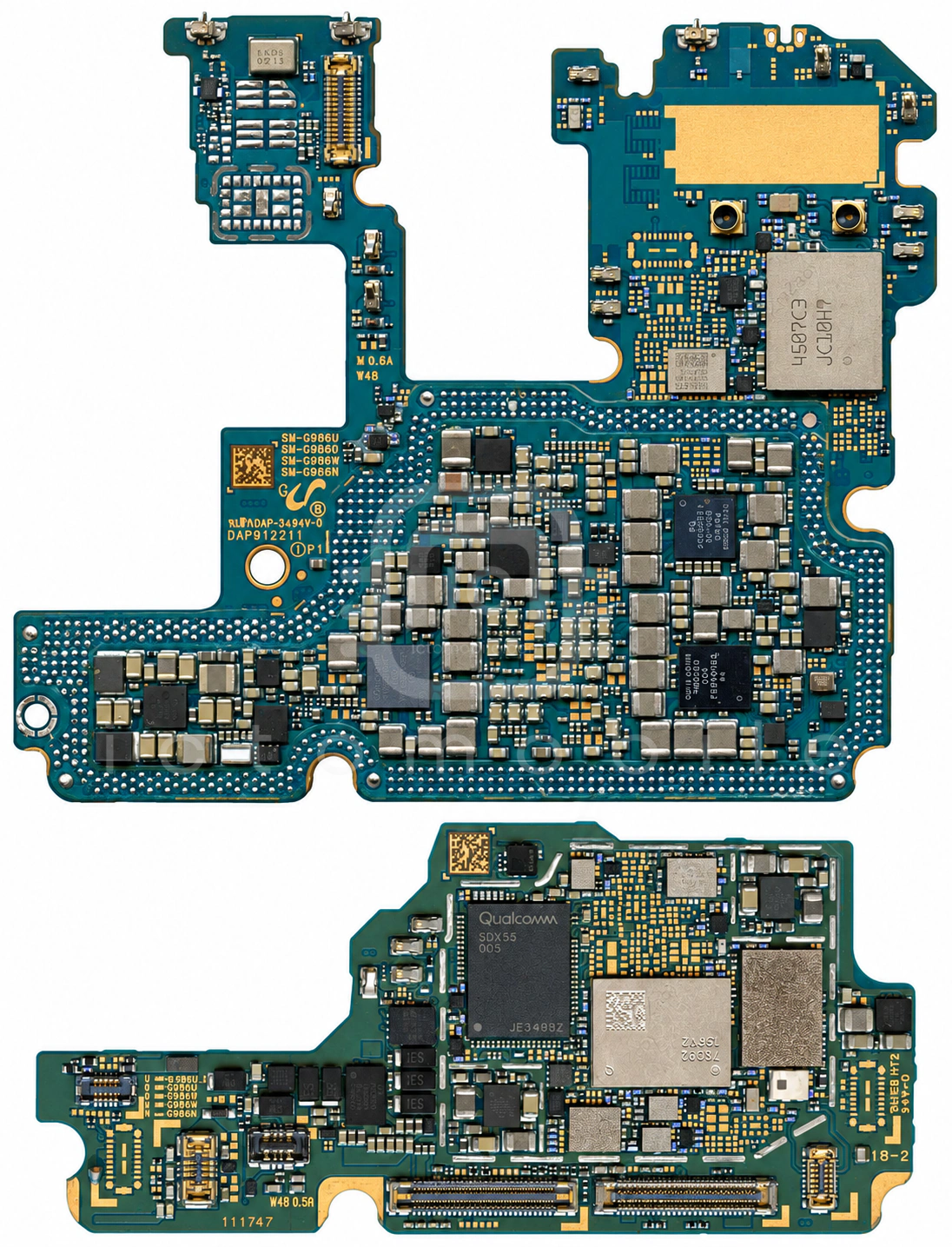

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۹ موقعیت از ۳۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SKY77365-11پاور آمپلی فایر GSMSkyworks Solutions Inc←
۲PM3003Aکانورتر ولتاژ (DC/DC Voltage Converter)QUALCOMM Incorporated←
۳MAX77816کانورتر ولتاژ (DC/DC Voltage Converter)Maxim←
۴LPS22HHسنسور فشار جو (Barometer)STMicroelectronics←
۵QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۶SDR865فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۷QM78092ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۸NCP59744تغذیه (PMU)ON Semiconductor←
۹Snapdragon 865 5G SM8250CPU بخش ApplicationQUALCOMM Incorporated←
۱۰STM32G071E8YمیکروکنترلرSTMicroelectronics←
۱۱PMX55تغذیه بخش BasebandQUALCOMM Incorporated←
۱۲S2MPB03X01‐6030تغذیه دوربینSamsung semiconductor←
۱۳PCA9468B3شارژNXP Semiconductors←
۱۴PM8250تغذیه (PMU)QUALCOMM Incorporated←
۱۵QDM5873آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۱۶QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۷SKY58210-11ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۸LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۹CS35L40آمپلی فایر صوتCirrus Logic←
۲۰CS40L25درایور ویبراتورCirrus Logic←
۲۱QET6100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۲QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←
۲۳S2MPB02تغذیه (PMU)Samsung semiconductor←
۲۴SM3080تغذیه صفحه نمایشSilicon Mitus←
۲۵PMK8002بافر کلاکQUALCOMM Incorporated←
۲۶MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۲۷S2MIS0Aسوئیچ آنالوگSamsung semiconductor←
۲۸FPF3788UCXسوئیچ بار (Load Switch)Fairchild Semiconductor←
۲۹PM8150Cتغذیه بخش ApplicationQUALCOMM Incorporated←
۳۰SWB-E43بلوتوث و وای فای (BT & WIFI)Samsung semiconductor←
۳۱CS35L40آمپلی فایر صوتCirrus Logic←
۳۲P9320Sشارژ بی سیمIDT - Integrated Device Technology←
۳۳SDX55MCPU بخش BasebandQUALCOMM Incorporated←
۳۴QDM4820آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۳۵K3LK4K40BM-BGCNحافظه RAMSamsung semiconductor←
۳۶QDM4870ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۳۷110TB2cNFCNXP Semiconductors←
۳۸KLUEG8UHDB-C2D1حافظه UFS (هارد)Samsung semiconductor←
۳۹SYU283CDFCکانورتر ولتاژ (DC/DC Voltage Converter)Samsung semiconductor←
