برد سامسونگ S20 5G (SM-G981U)

SM-G981U

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

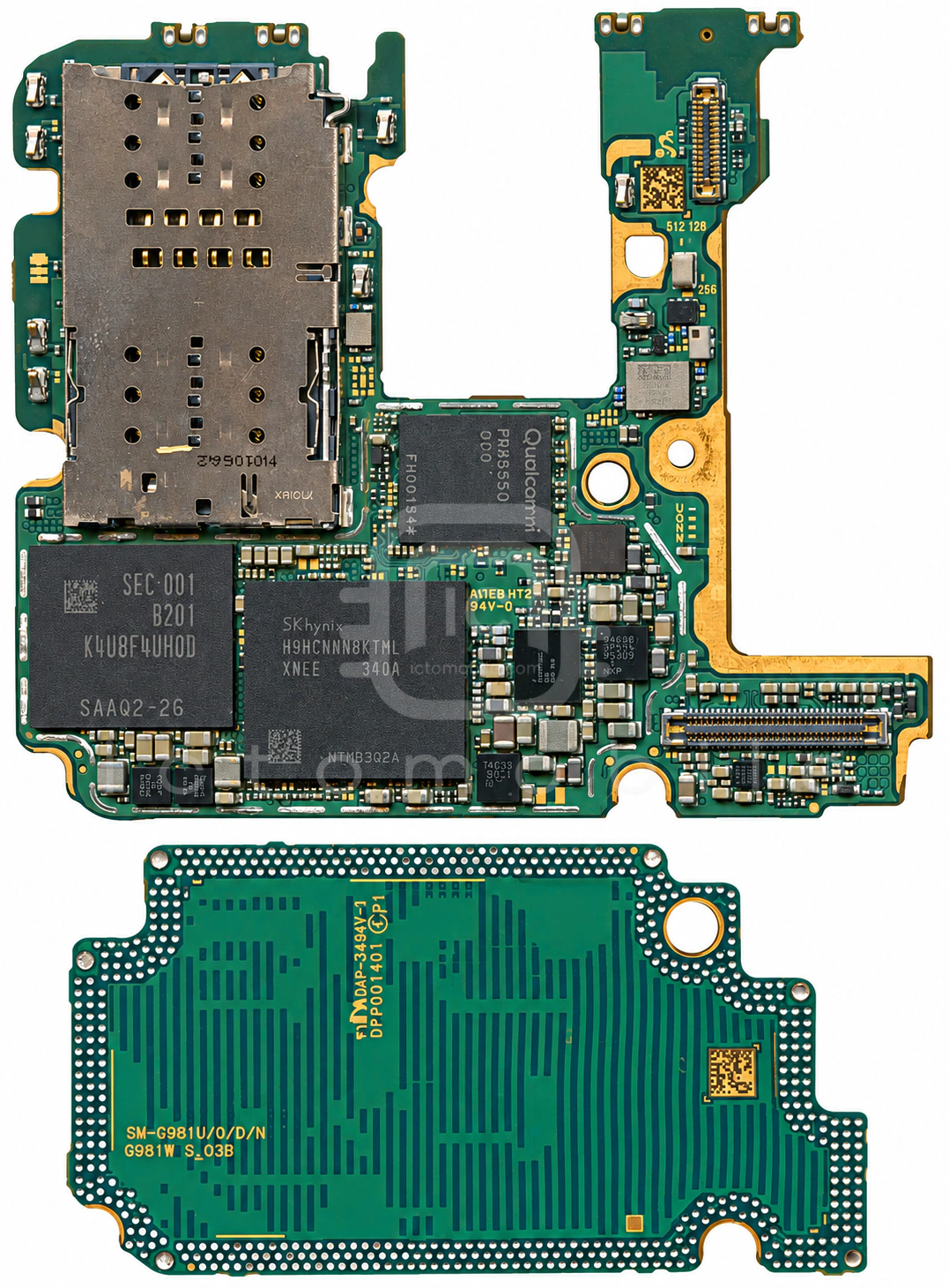

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

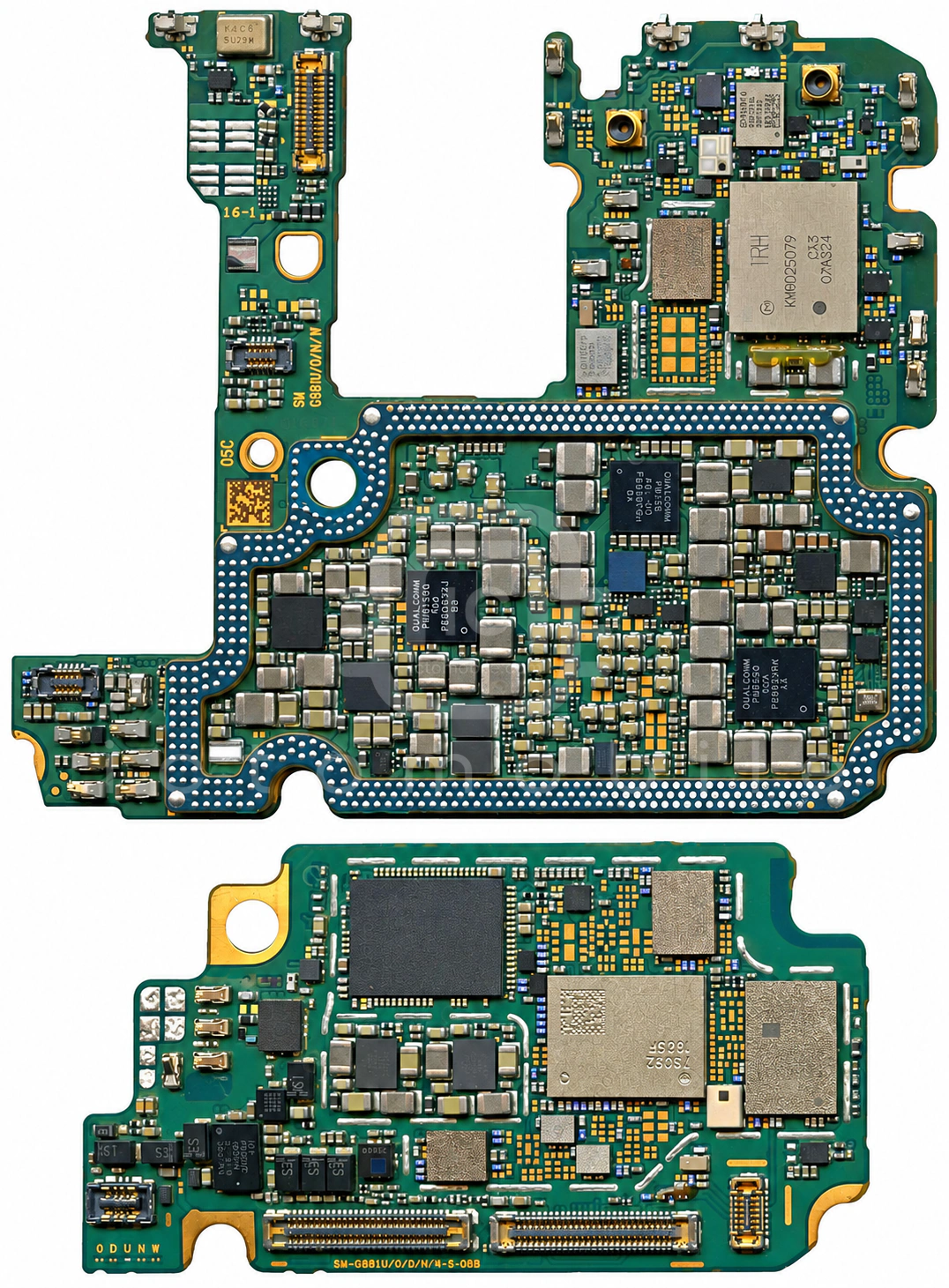

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۵ موقعیت از ۳۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SDR865فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲PM8150Cتغذیه بخش ApplicationQUALCOMM Incorporated←
۳SKY58210-11ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۴SM3080تغذیه صفحه نمایشSilicon Mitus←
۵FPF3788UCXسوئیچ بار (Load Switch)Fairchild Semiconductor←
۶QET6100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۷SKY77365-11پاور آمپلی فایر GSMSkyworks Solutions Inc←
۸P9320Sشارژ بی سیمIDT - Integrated Device Technology←
۹110TB2cNFCNXP Semiconductors←
۱۰PM8250تغذیه (PMU)QUALCOMM Incorporated←
۱۱MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۱۲QDM4870ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۱۳S2MPB03X01‐6030تغذیه دوربینSamsung semiconductor←
۱۴QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←
۱۵QDM5872آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۱۶CS35L40آمپلی فایر صوتCirrus Logic←
۱۷QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۸S2MIS0Aسوئیچ آنالوگSamsung semiconductor←
۱۹QPM6585ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۲۰LPS22HHسنسور فشار جو (Barometer)STMicroelectronics←
۲۱QDM4820آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۲۲SWB-E43بلوتوث و وای فای (BT & WIFI)Samsung semiconductor←
۲۳STM32G071E8YمیکروکنترلرSTMicroelectronics←
۲۴CS40L25درایور ویبراتورCirrus Logic←
۲۵PM3003Aکانورتر ولتاژ (DC/DC Voltage Converter)QUALCOMM Incorporated←
۲۶PCA9468B3شارژNXP Semiconductors←
۲۷QM78092ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۸S2MPB02تغذیه (PMU)Samsung semiconductor←
۲۹CS35L40آمپلی فایر صوتCirrus Logic←
۳۰K3LK4K40BM-BGCNحافظه RAMSamsung semiconductor←
۳۱PMX55تغذیه بخش BasebandQUALCOMM Incorporated←
۳۲KLUDG4UHDB-B2D1حافظه UFS (هارد)Samsung semiconductor←
۳۳QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۴SDX55MCPU بخش BasebandQUALCOMM Incorporated←
۳۵Snapdragon 865 5G SM8250CPU بخش ApplicationQUALCOMM Incorporated←
