برد سامسونگ S21+ 5G (SM-G996U)

SM-G996U

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

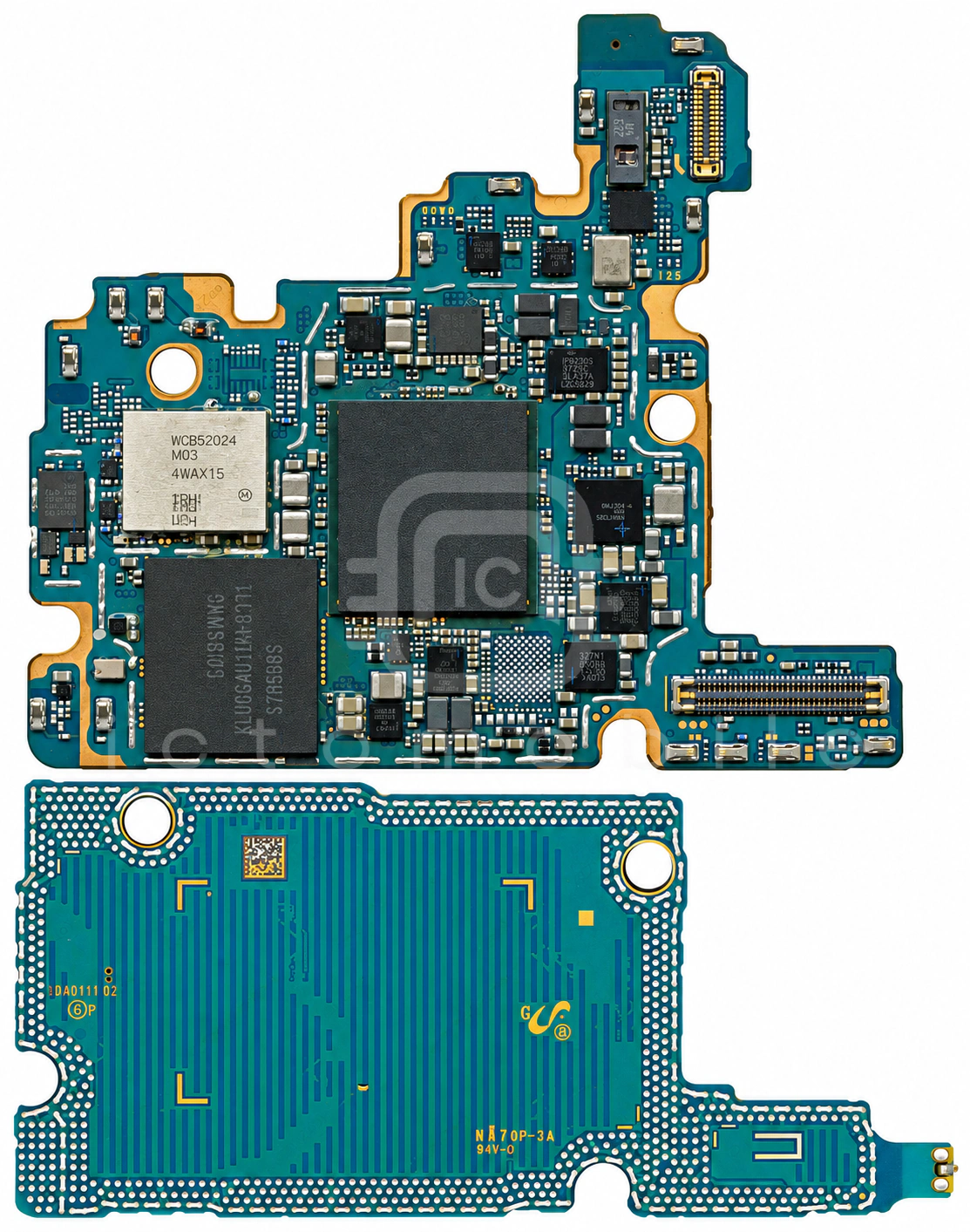

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

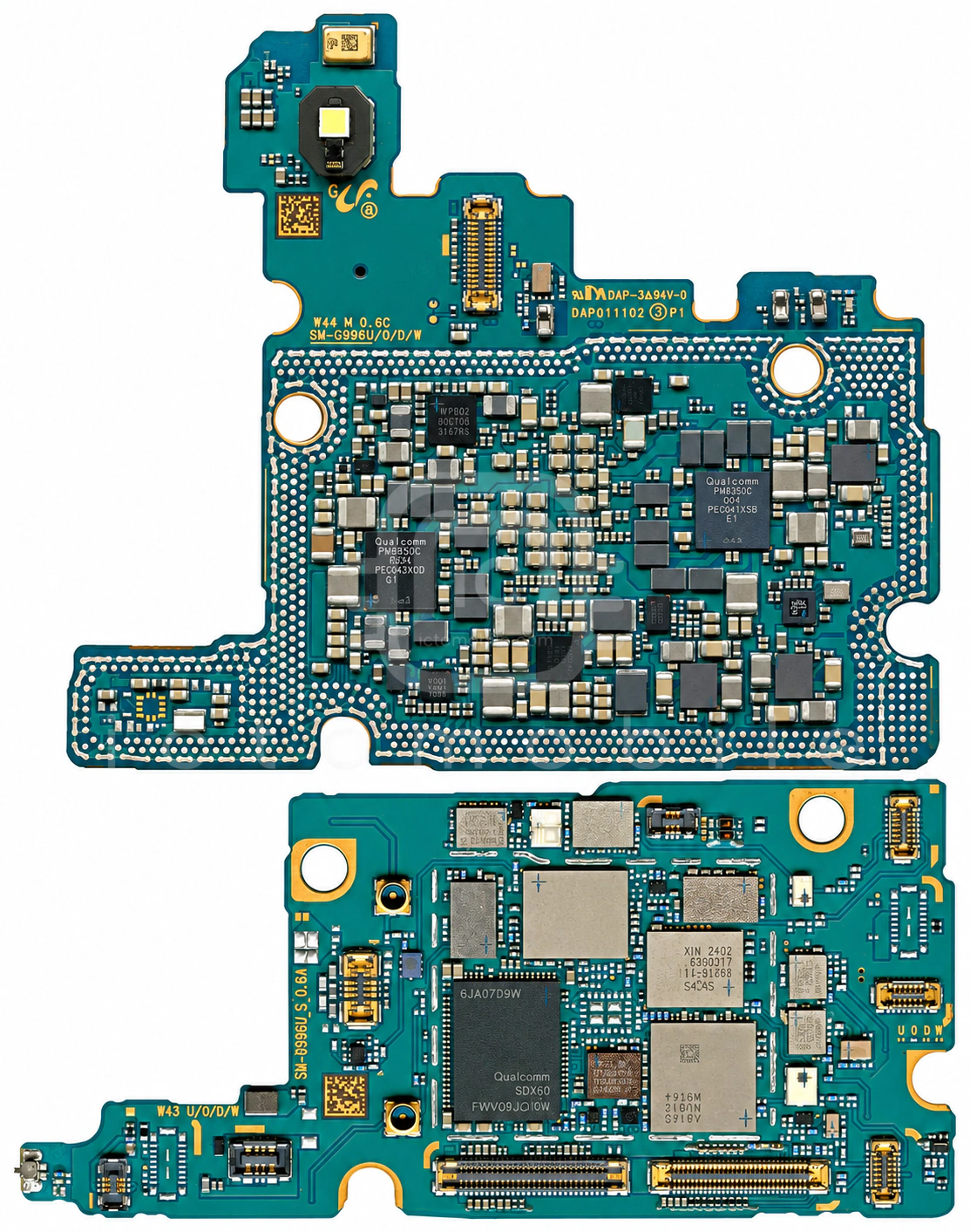

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۶ موقعیت از ۴۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱1J1ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Murata←
۲SM3080تغذیه صفحه نمایشSilicon Mitus←
۳QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴QM78103سوئیچ آنتن DiversityQORVO←
۵PM8350تغذیه (PMU)QUALCOMM Incorporated←
۶SR100TUK-B22BAUltra Wideband (UWB)NXP Semiconductors←
۷PCA9468B3شارژNXP Semiconductors←
۸PMR735Bتغذیه بخش RFQUALCOMM Incorporated←
۹CS35L40آمپلی فایر صوتCirrus Logic←
۱۰BGU8019Wآمپلی فایر GPSNXP Semiconductors←
۱۱LPS22HHسنسور فشار جو (Barometer)STMicroelectronics←
۱۲PMK8350بافر کلاکQUALCOMM Incorporated←
۱۳QDM5872آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۱۴SKY58269-11ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۵MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۱۶AH1897T-FAN-7سنسور مغناطیسی اثر هال (Hall Effect)DIODES←
۱۷PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۱۸Snapdragon 888 5G SM8350CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۹SAFFB2G45MA0F3Kفیلتر مسیر آنتن بلوتوث و وای فای (wifi)Murata←
۲۰SWB-E43بلوتوث و وای فای (BT & WIFI)Samsung semiconductor←
۲۱LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۲FPF3188AUCXمحافظ اضافه ولتاژON Semiconductor←
۲۳CS40L25درایور ویبراتورCirrus Logic←
۲۴STM32G071E8YمیکروکنترلرSTMicroelectronics←
۲۵SN110UV3NFC + eSIMNXP Semiconductors←
۲۶SAFFB2G45MA0F3Kفیلتر مسیر آنتن بلوتوث و وای فای (wifi)Murata←
۲۷SDR868فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲۸CS35L40آمپلی فایر صوتCirrus Logic←
۲۹SKY77365-11پاور آمپلی فایر GSMSkyworks Solutions Inc←
۳۰DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←
۳۱BGS12WN6سوئیچ آنالوگ SPDTInfineon←
۳۲QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۳K3LK7K70BM-BGCPحافظه RAMSamsung semiconductor←
۳۴AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۳۵SKY58215-11ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←
۳۶KLUEG8UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۳۷P9320Sشارژ بی سیمIDT - Integrated Device Technology←
۳۸PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۳۹NCP136AFCRC040T2Gرگولاتور ولتاژ LDOON Semiconductor←
۴۰S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۴۱S2MPB02تغذیه (PMU)Samsung semiconductor←
۴۲QDM4820آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۴۳AFEM-9146ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۴۴SKY58267-11ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۴۵MXD8646Sسوئیچ آنالوگ DPDTMAXSCEND←
۴۶QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
