برد سامسونگ S21 5G (SM-G991U)

SM-G991U

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

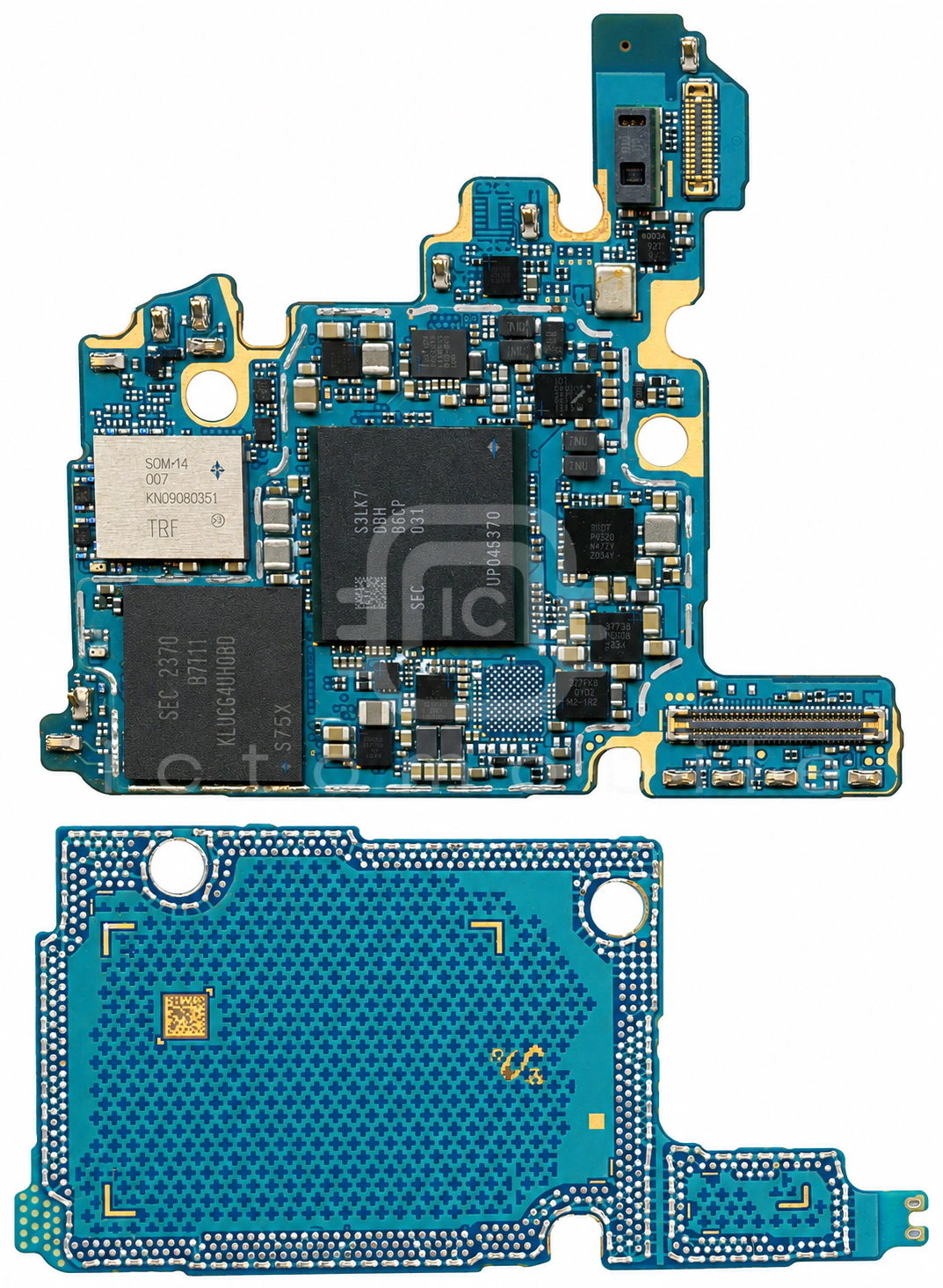

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

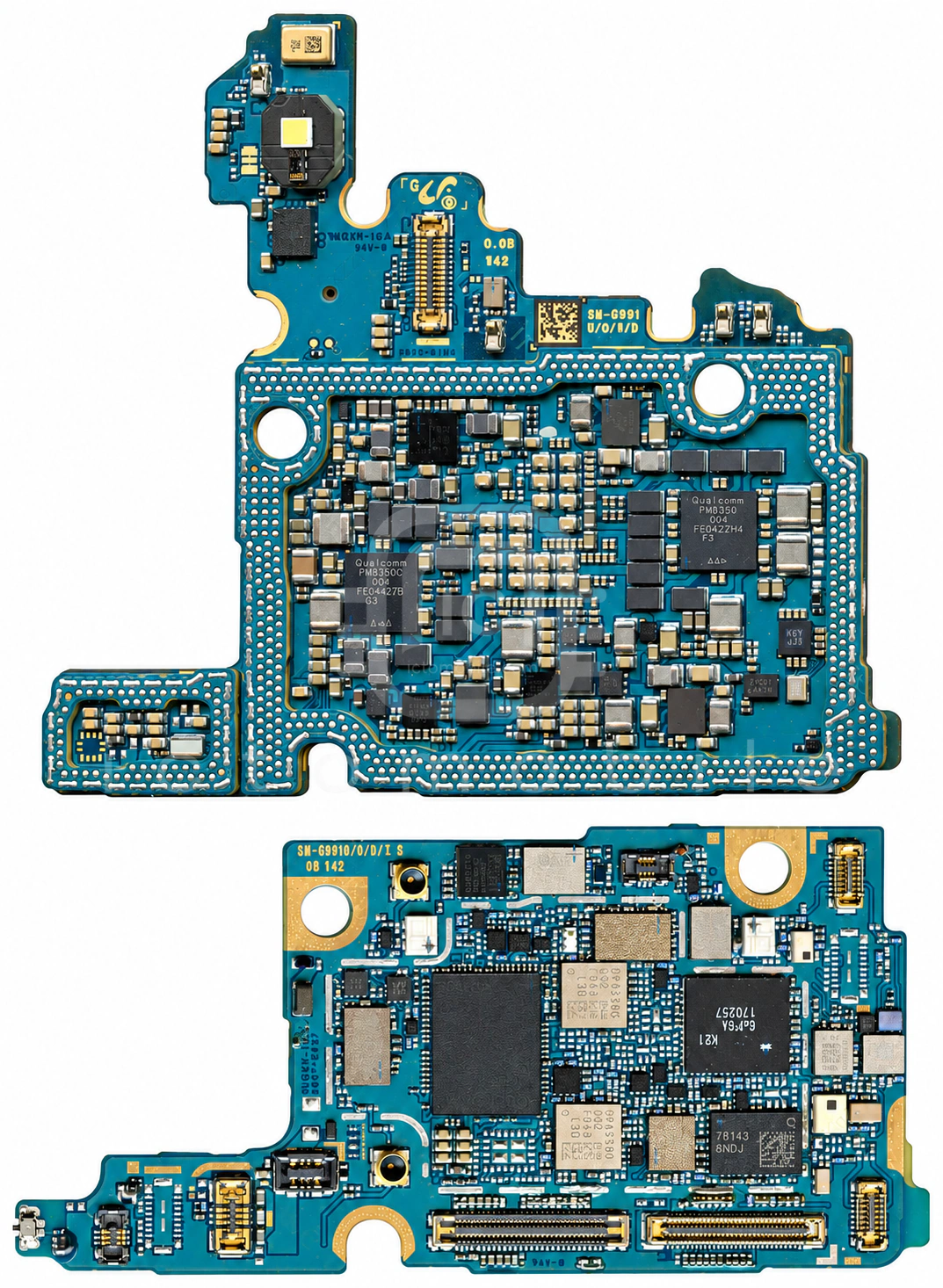

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۶ موقعیت از ۴۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱CS35L40آمپلی فایر صوتCirrus Logic←
۲FAN48618BUC53Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۳LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۴SDR868فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۵SKY58269-11ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۶QPA5580پاور آمپلی فایر 3G و 4GQUALCOMM Incorporated←
۷S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۸PCA9468B3شارژNXP Semiconductors←
۹1J1ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Murata←
۱۰SN110UV2NFC + eSIMNXP Semiconductors←
۱۱MXD8643RMسوئیچ SP4TMAXSCEND←
۱۲LPS22HHسنسور فشار جو (Barometer)STMicroelectronics←
۱۳FPF3188AUCXمحافظ اضافه ولتاژON Semiconductor←
۱۴STM32G071E8YمیکروکنترلرSTMicroelectronics←
۱۵S2MPB02تغذیه (PMU)Samsung semiconductor←
۱۶QDM4820آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۱۷PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۱۸Snapdragon 888 5G SM8350CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۹QPA5580پاور آمپلی فایر 3G و 4GQUALCOMM Incorporated←
۲۰SKY58267-11ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۲۱SYU808DQCکانورتر ولتاژ (DC/DC Voltage Converter)Samsung semiconductor←
۲۲PMR735Bتغذیه بخش RFQUALCOMM Incorporated←
۲۳DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←
۲۴QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۵SKY77365-11پاور آمپلی فایر GSMSkyworks Solutions Inc←
۲۶MXD8643RMسوئیچ SP4TMAXSCEND←
۲۷ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۸NCP136AFCRC040T2Gرگولاتور ولتاژ LDOON Semiconductor←
۲۹SWB-E43بلوتوث و وای فای (BT & WIFI)Samsung semiconductor←
۳۰BGSX44MA12سوئیچ آنتنInfineon←
۳۱CS35L40آمپلی فایر صوتCirrus Logic←
۳۲KLUDG4UHDB-B2D1حافظه UFS (هارد)Samsung semiconductor←
۳۳QM78143پاور آمپلی فایر 4GQORVO←
۳۴PM8350تغذیه (PMU)QUALCOMM Incorporated←
۳۵MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۳۶PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۳۷PMK8350بافر کلاکQUALCOMM Incorporated←
۳۸SM3010تغذیه صفحه نمایشSilicon Mitus←
۳۹QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۰ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۴۱P9320Sشارژ بی سیمIDT - Integrated Device Technology←
۴۲K3LK7K70BM-BGCPحافظه RAMSamsung semiconductor←
۴۳LMSWKSGU-K21سوئیچ آنتن اصلیMurata←
۴۴QDM5872آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۴۵QDM3570سوئیچ آنتن DiversityQUALCOMM Incorporated←
۴۶AH1897T-FAN-7سنسور مغناطیسی اثر هال (Hall Effect)DIODES←
