برد سامسونگ Z Flip4 (SM-F721U)

SM-F721U

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

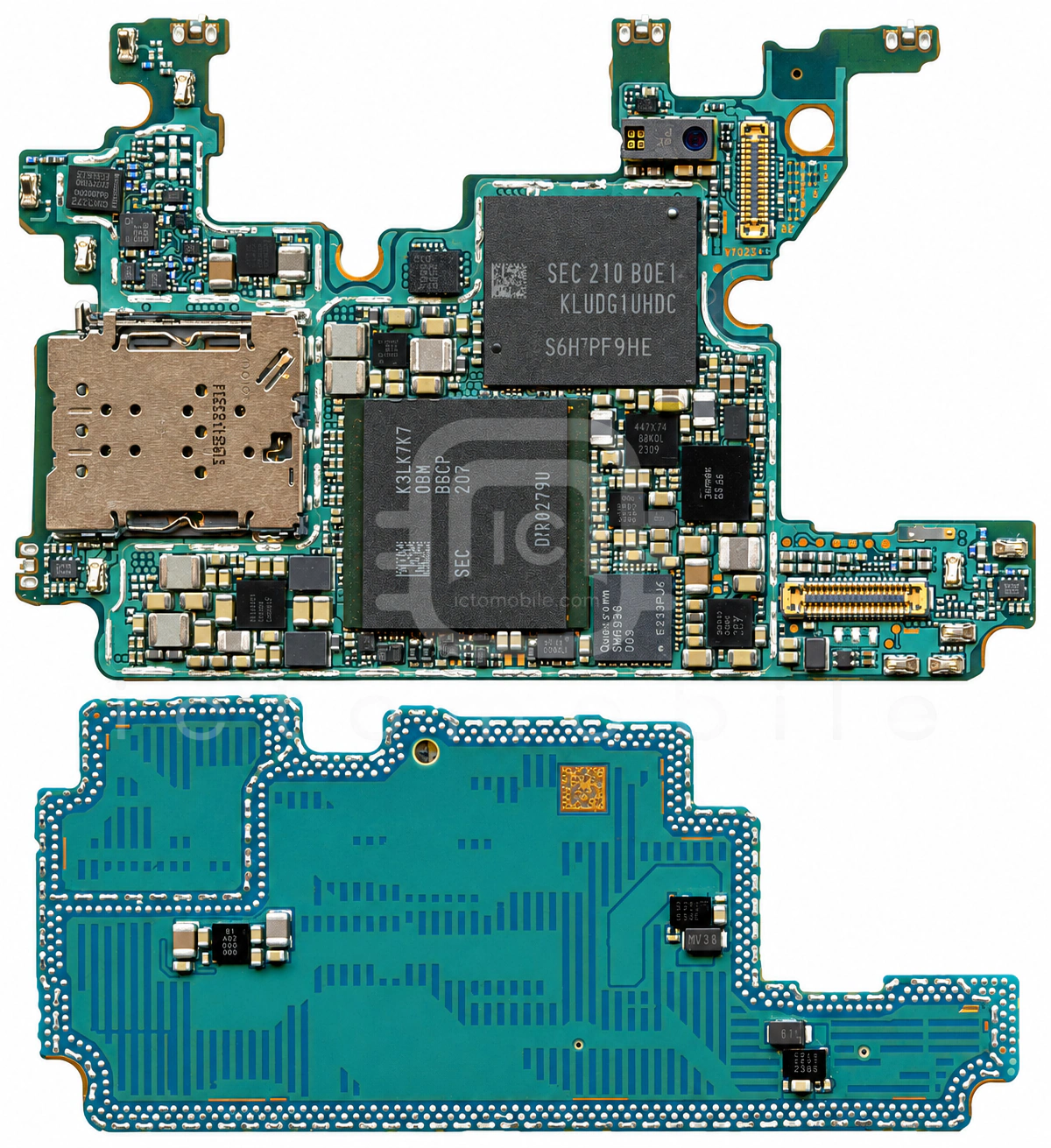

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

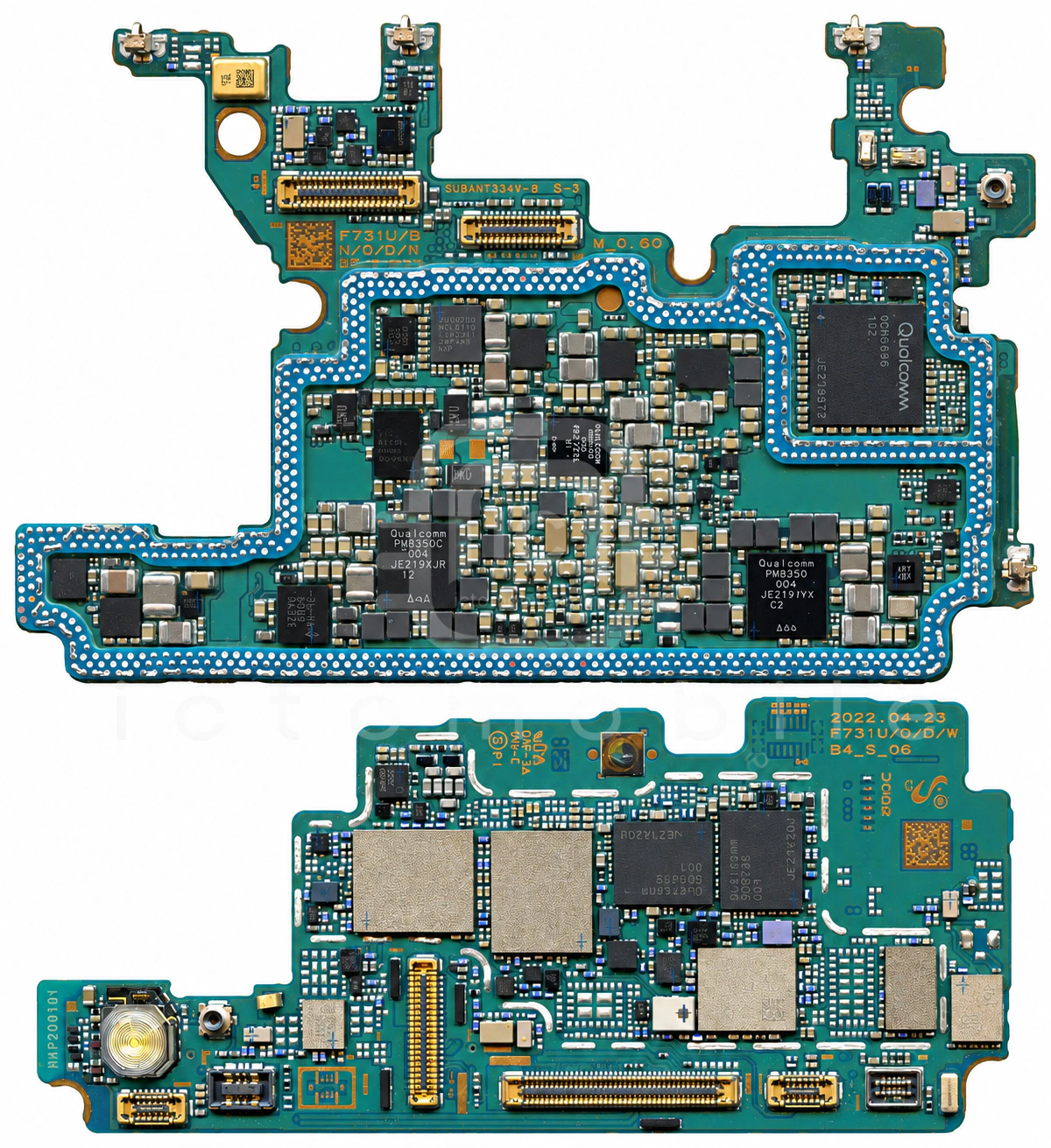

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۹ موقعیت از ۳۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲CS35L40آمپلی فایر صوتCirrus Logic←
۳SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۴S2MIW04X02شارژ بی سیمSamsung semiconductor←
۵S2ASL01محافظ اضافه ولتاژSamsung semiconductor←
۶QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۷QPM6815ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QUALCOMM Incorporated←
۸PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۹FPF3188AUCXمحافظ اضافه ولتاژON Semiconductor←
۱۰S2ASL11محافظ اضافه ولتاژSamsung semiconductor←
۱۱PM8450تغذیه (PMU)QUALCOMM Incorporated←
۱۲STM32G051F8Y6TRمیکروکنترلرSTMicroelectronics←
۱۳K3LK7K70BM-BGCPحافظه RAMSamsung semiconductor←
۱۴PM8350تغذیه (PMU)QUALCOMM Incorporated←
۱۵QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۱۶PMK8475بافر کلاکQUALCOMM Incorporated←
۱۷WCN6856بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۸PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۱۹LPS22HHسنسور فشار جو (Barometer)STMicroelectronics←
۲۰SM5451شارژSilicon Mitus←
۲۱SMR546فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲۲QPM6810ماژول FEM باندهای 2G و 3G و 4GQUALCOMM Incorporated←
۲۳HFQRX4WJB-451سوئیچ آنتن DiversityWISOL←
۲۴SM3010تغذیه صفحه نمایشSilicon Mitus←
۲۵QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۲۶CS35L40آمپلی فایر صوتCirrus Logic←
۲۷S2DOS05تغذیه صفحه نمایش و صفحه لمسی (تاچ)Samsung semiconductor←
۲۸PMR735Bتغذیه بخش RFQUALCOMM Incorporated←
۲۹ZTW522درایور صفحه لمسی (تاچ) (Touch Screen)ZINITIX←
۳۰1J1ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Murata←
۳۱S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۳۲QDM3572سوئیچ آنتنQUALCOMM Incorporated←
۳۳S2MPB02تغذیه (PMU)Samsung semiconductor←
۳۴KLUDG4UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۳۵MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۳۶QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۳۷QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳۸SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۳۹QPM5875ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QUALCOMM Incorporated←
