برد سامسونگ A15 5G (SM-A156U)

SM-A156U

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

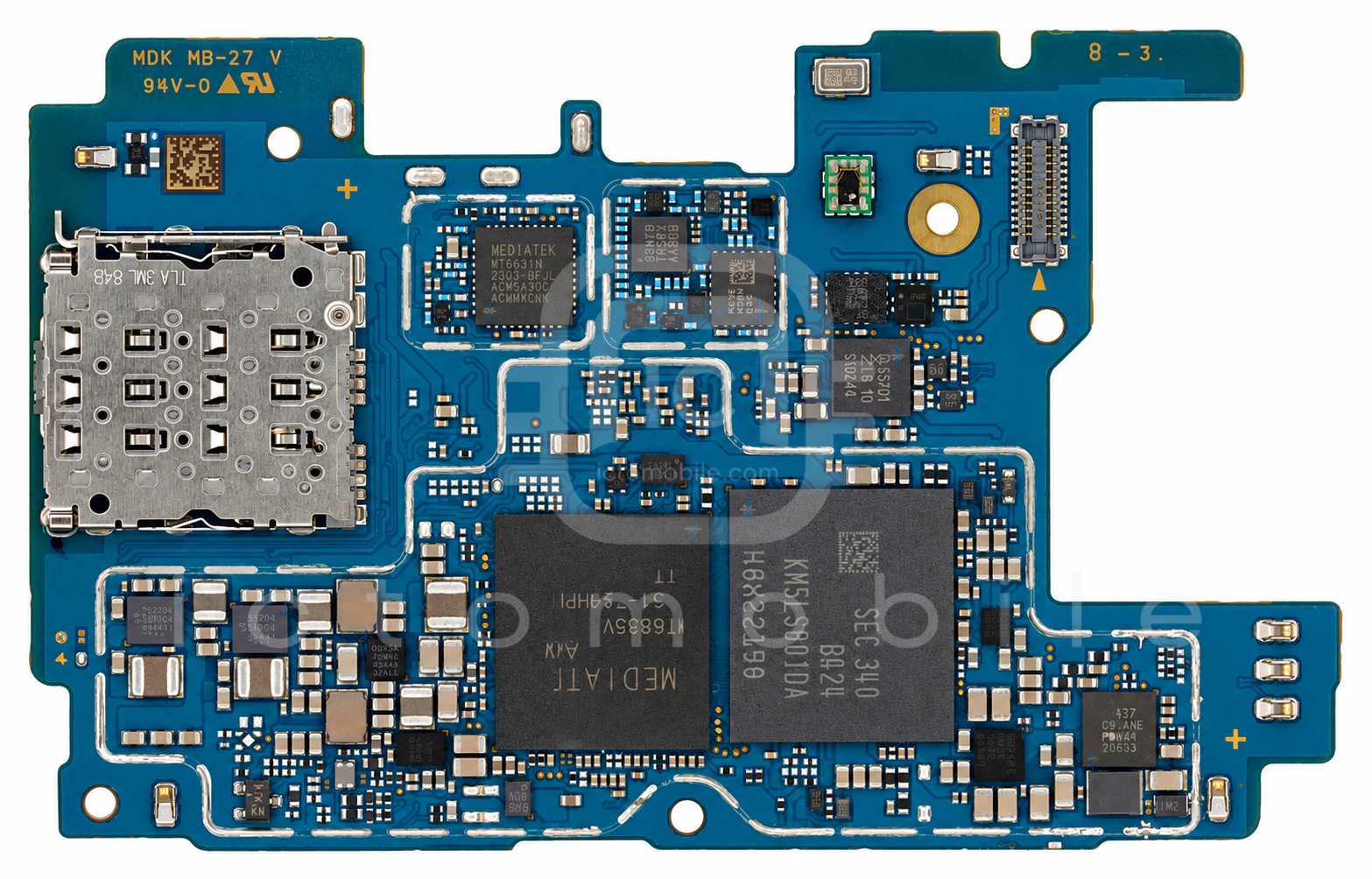

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

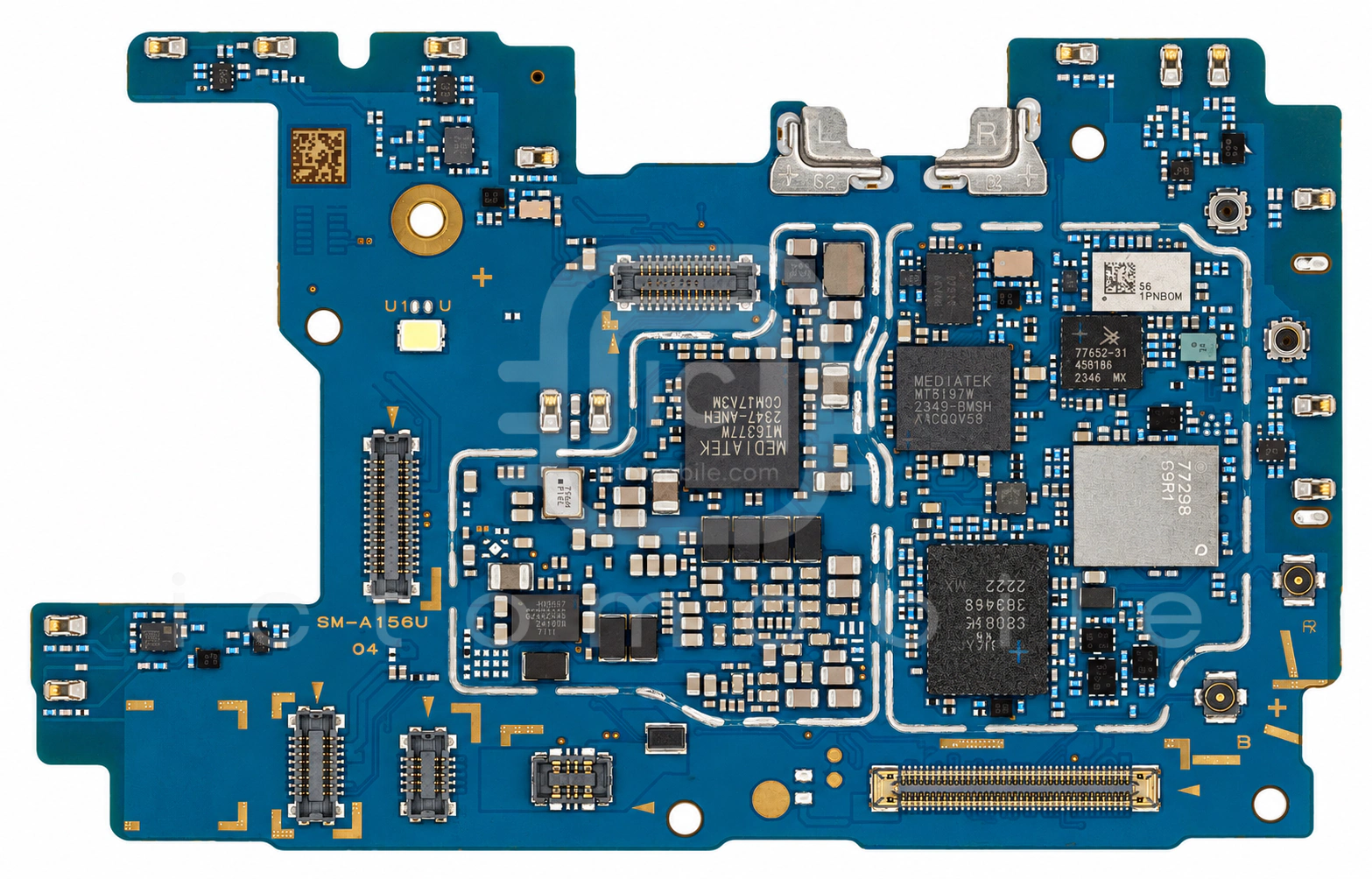

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۱ موقعیت از ۲۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM77298ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲LSM6DSLسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳MT6319NPتغذیه (PMU)Mediatek←
۴MXD83M7Bآمپلی فایر کم نویز (LNA)MAXSCEND←
۵SMA1305آمپلی فایر صوتSilicon Mitus←
۶AW36518FCRدرایور LED فلاش دوربینAwinic←
۷MT6197Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۸LPS22HBسنسور فشار جو (Barometer)STMicroelectronics←
۹PN557A1EV-C101NFCNXP Semiconductors←
۱۰MT6377Wتغذیه (PMU)Mediatek←
۱۱OS15Aتغذیه صفحه نمایشSamsung semiconductor←
۱۲MT6308MPردیاب پوش توان (EPT)Mediatek←
۱۳AW32918SFCRمحافظ اضافه ولتاژAwinic←
۱۴MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۵S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۱۶SKY77652-31پاور آمپلی فایر 3G و 4G و 5GSkyworks Solutions Inc←
۱۷SM5461شارژSilicon Mitus←
۱۸KM5L9001DA-B424حافظه uMCP (هارد)Samsung semiconductor←
۱۹MT6375Pتغذیه (PMU)Mediatek←
۲۰MT6308MPردیاب پوش توان (EPT)Mediatek←
۲۱SKY58081-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
