برد سامسونگ F52 5G (ArJ8a)

ArJ8a

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

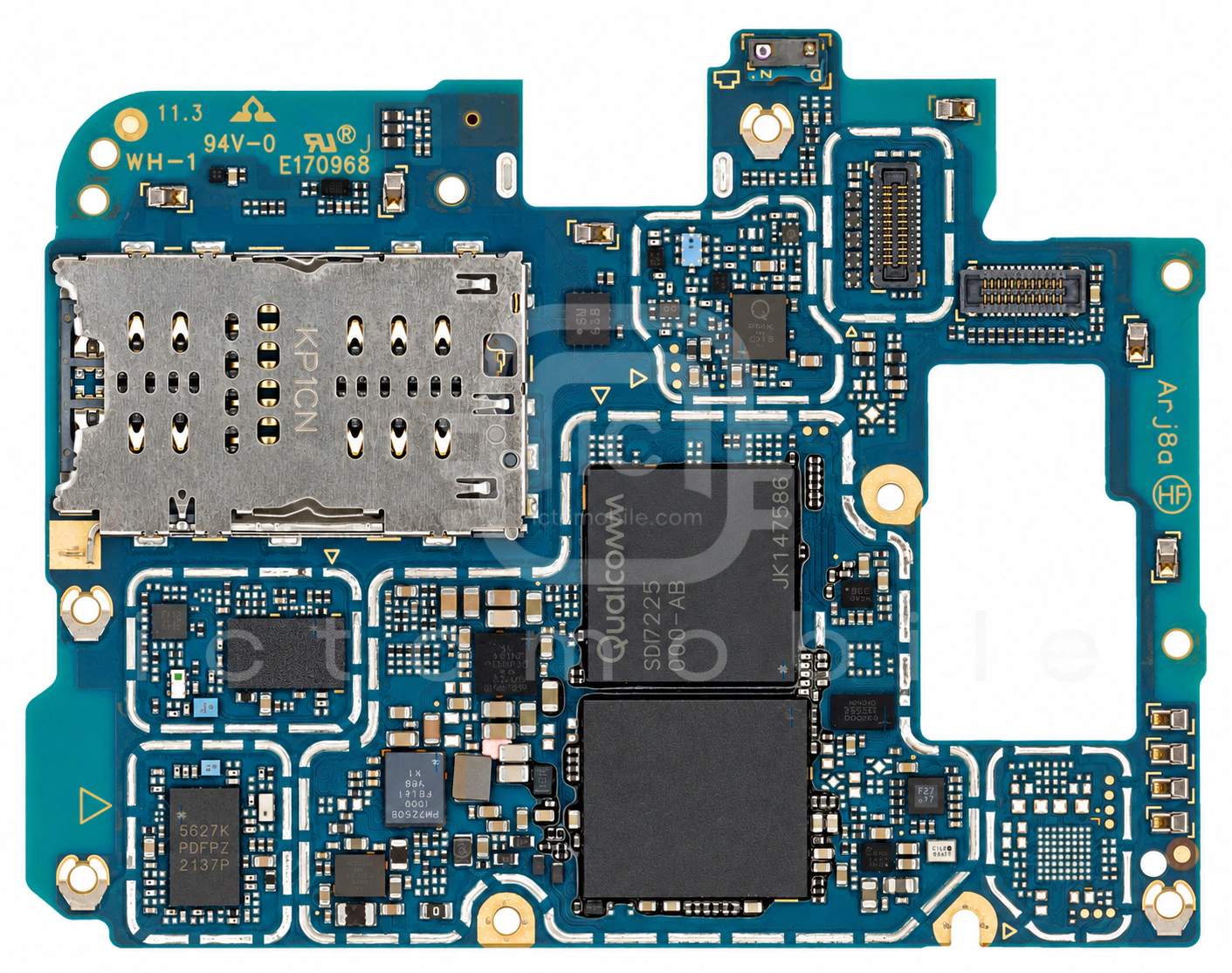

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

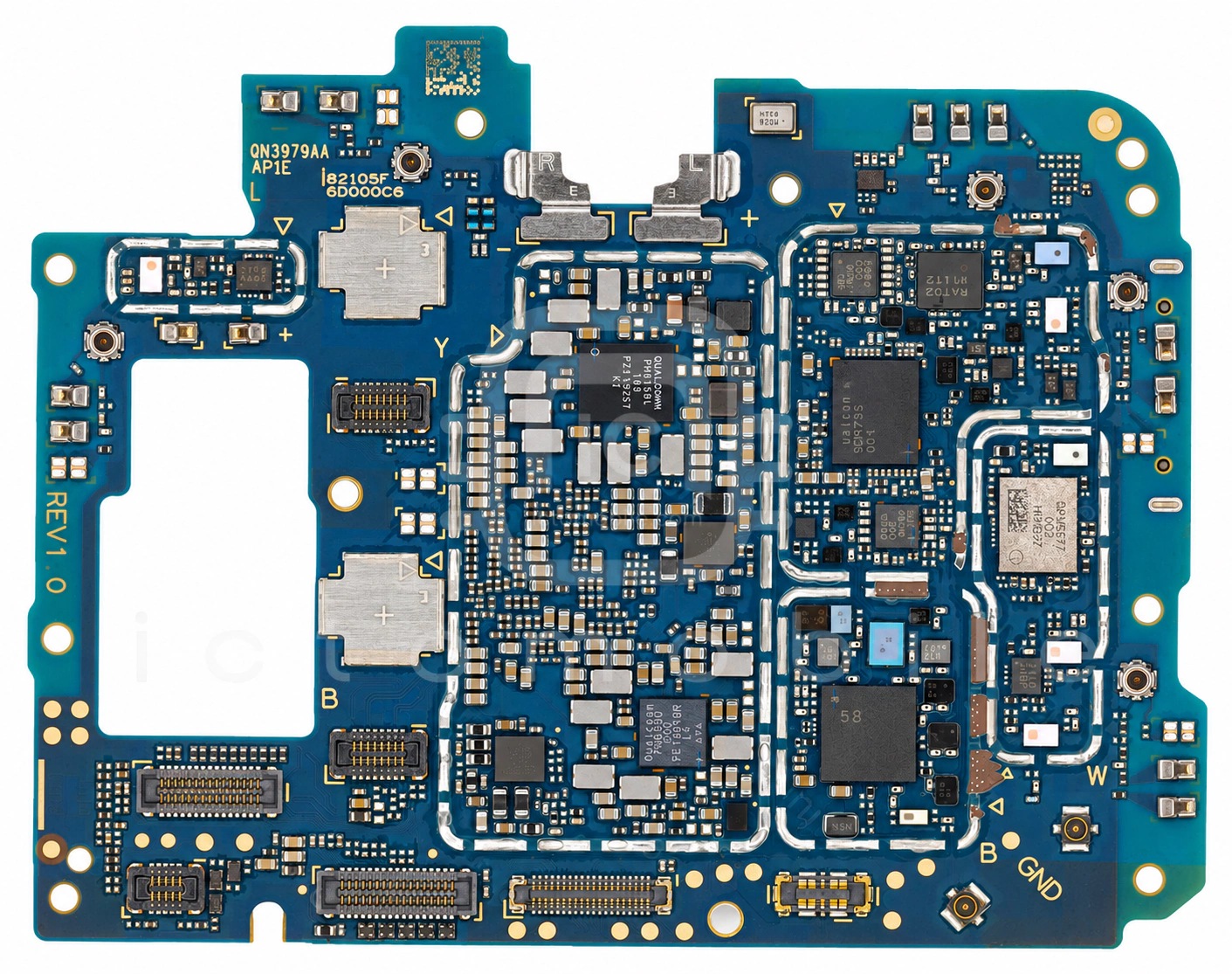

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۴ موقعیت از ۲۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳MXD8540Xسوئیچ آنتنMAXSCEND←
۴QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۵QPM5577ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۶NZ5627KTR1پاور آمپلی فایر 3G و 4GLansus←
۷QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۸PM6350تغذیه (PMU)QUALCOMM Incorporated←
۹PM7250Bتغذیه (PMU)QUALCOMM Incorporated←
۱۰FX5627Hپاور آمپلی فایر 4G و 5GLansus←
۱۱SMB1395شارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۱۲PM8008تغذیه دوربینQUALCOMM Incorporated←
۱۳PM6150Lتغذیه (PMU)QUALCOMM Incorporated←
۱۴Snapdragon 750G 5G SM7225CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۵MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۱۶KM5V8001DM-B622حافظه uMCP (هارد)Samsung semiconductor←
۱۷SPC1910HUآمپلی فایر صوتFourSemi←
۱۸WCN3988بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۱۹MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۲۰BMI260سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۲۱SFMRAT0L001سوئیچ آنتن DiversityWISOL←
۲۲SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۳WCD9370Codec صوتQUALCOMM Incorporated←
۲۴PMK8003بافر کلاکQUALCOMM Incorporated←
