برد سامسونگ S23 (SM-S911U)

SM-S911U

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

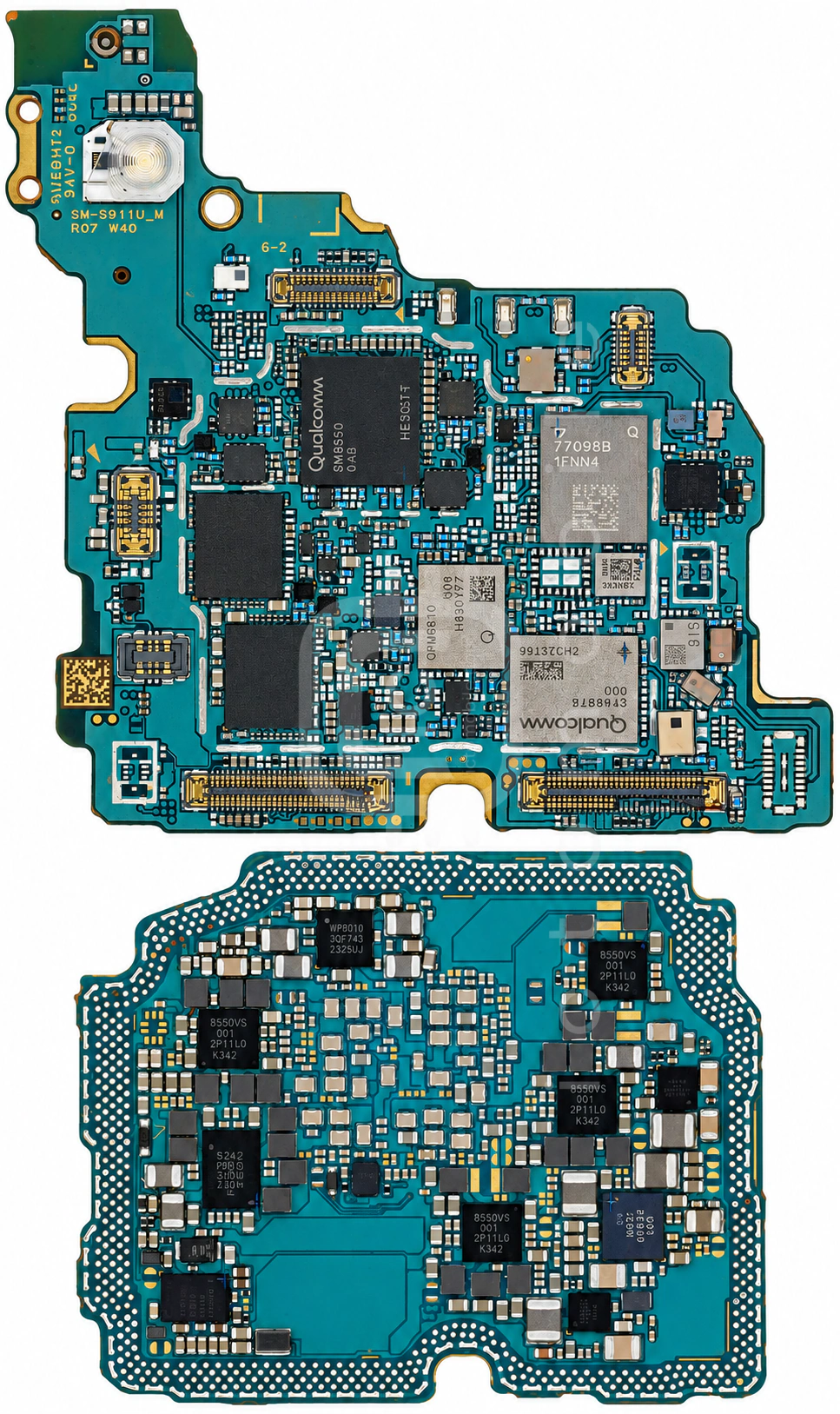

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۷ موقعیت از ۳۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۲LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۴LPS22HHسنسور فشار جو (Barometer)STMicroelectronics←
۵SM3010تغذیه صفحه نمایشSilicon Mitus←
۶QM77098Bماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۷K3KL3L30CM-BGCTحافظه RAMSamsung semiconductor←
۸QPM6815ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QUALCOMM Incorporated←
۹QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۱۰HFQRXGPJB-518سوئیچ آنتن 5GMurata←
۱۱QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۱۲PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۱۳PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۱۴1GL88آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۱۵PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۱۶SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۷PM8550تغذیه (PMU)QUALCOMM Incorporated←
۱۸HFQRX4WJB-451سوئیچ آنتن DiversityWISOL←
۱۹Snapdragon 8 Gen 2 for Galaxy SM8550-ACCPU بخش Application و BasebandQUALCOMM Incorporated←
۲۰CS40L26درایور ویبراتورCirrus Logic←
۲۱PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۲SFML6U0V001سوئیچ آنتن DiversityWISOL←
۲۳PMK8550بافر کلاکQUALCOMM Incorporated←
۲۴PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۲۵QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۲۶KLUDG4UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۲۷CS35L42آمپلی فایر صوتCirrus Logic←
۲۸QPM6810ماژول FEM باندهای 2G و 3G و 4GQUALCOMM Incorporated←
۲۹PCA9481AUKشارژNXP Semiconductors←
۳۰S2MPB02تغذیه (PMU)Samsung semiconductor←
۳۱MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۳۲WCN6856بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۳۳KTU1258EPAAمحافظ اضافه ولتاژKinetic Technologies←
۳۴STM32G051F8Y6TRمیکروکنترلرSTMicroelectronics←
۳۵CS35L42آمپلی فایر صوتCirrus Logic←
۳۶S2MIW04X02شارژ بی سیمSamsung semiconductor←
۳۷SKY58269-11ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
