برد سامسونگ Fold W20 5G (SM-W2020)

SM-W2020

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

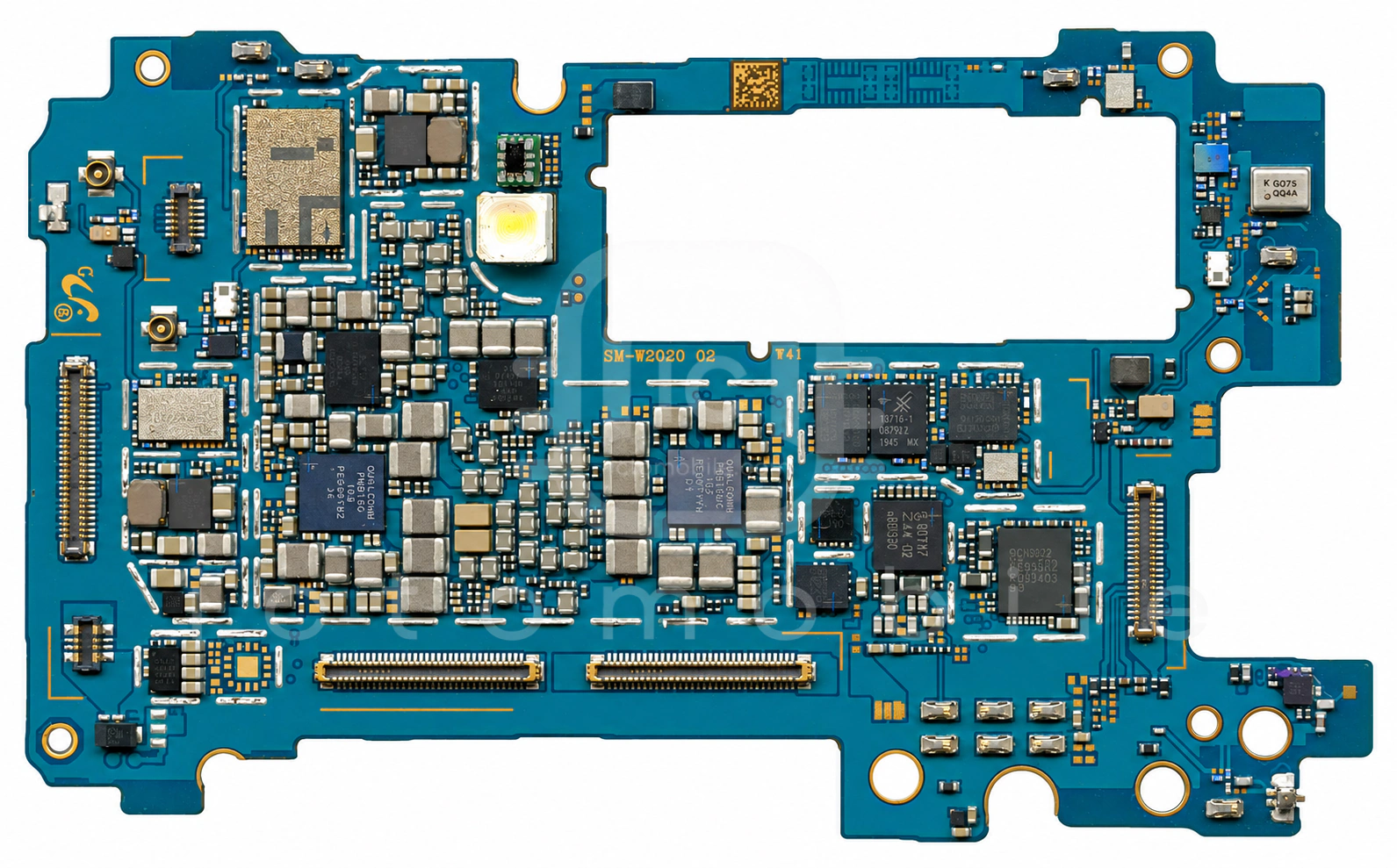

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

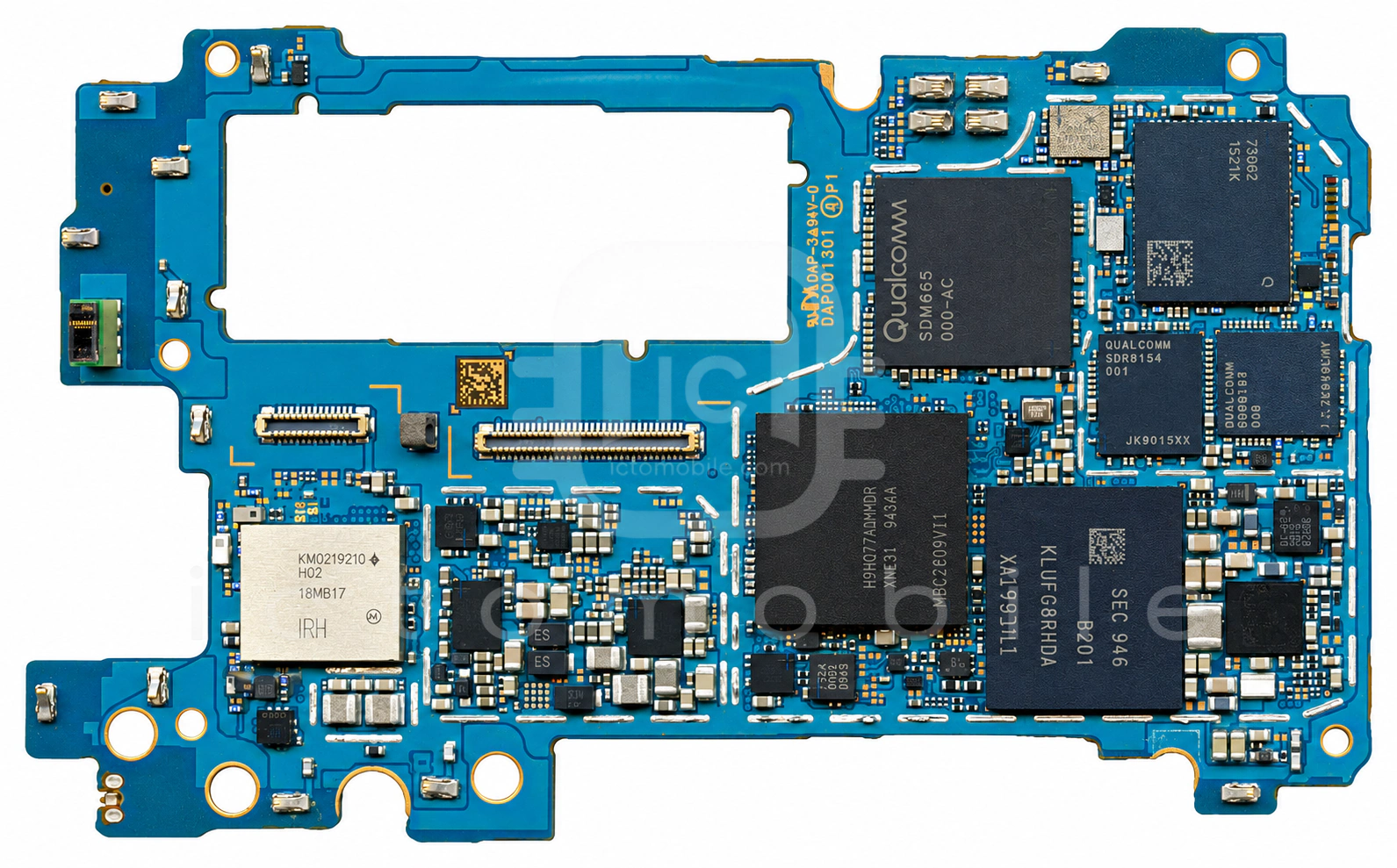

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۵ موقعیت از ۳۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SWB-E43بلوتوث و وای فای (BT & WIFI)Samsung semiconductor←
۲SKY77365-11پاور آمپلی فایر GSMSkyworks Solutions Inc←
۳SDR8154فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۴SDX55MCPU بخش BasebandQUALCOMM Incorporated←
۵QM78062ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۶WCD9341Codec صوتQUALCOMM Incorporated←
۷SKY78160-51آمپلی فایر کم نویز (LNA)Skyworks Solutions Inc←
۸P9320Sشارژ بی سیمIDT - Integrated Device Technology←
۹QPM4850پاور آمپلی فایر 3G و 4GQUALCOMM Incorporated←
۱۰FSA644BUCXسوئیچ آنالوگ SPDTON Semiconductor←
۱۱KLUFG8RHDA-B2D1حافظه UFS (هارد)Samsung semiconductor←
۱۲PM8005تغذیه (PMU)QUALCOMM Incorporated←
۱۳FSA644BUCXسوئیچ آنالوگ SPDTON Semiconductor←
۱۴K3UHAHA0AM-AGCLحافظه RAMSamsung semiconductor←
۱۵PMK8002بافر کلاکQUALCOMM Incorporated←
۱۶S2ASL01محافظ اضافه ولتاژSamsung semiconductor←
۱۷QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۸PMX50تغذیه بخش BasebandQUALCOMM Incorporated←
۱۹Snapdragon 855 SM8150CPU بخش Application و BasebandQUALCOMM Incorporated←
۲۰QDM3870ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۲۱S2MPB03X01‐6030تغذیه دوربینSamsung semiconductor←
۲۲FPF3788UCXسوئیچ بار (Load Switch)Fairchild Semiconductor←
۲۳FAN48618BUC53Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۲۴SKY13716-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۲۵LPS22HHسنسور فشار جو (Barometer)STMicroelectronics←
۲۶PM8150Cتغذیه بخش ApplicationQUALCOMM Incorporated←
۲۷S2MPB02تغذیه (PMU)Samsung semiconductor←
۲۸SDR8150فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۹PCAL6524IO ExpanderNXP Semiconductors←
۳۰QDM3870ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۳۱QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۲PN80T17NFCNXP Semiconductors←
۳۳PM8150تغذیه (PMU)QUALCOMM Incorporated←
۳۴STM32G071E8YمیکروکنترلرSTMicroelectronics←
۳۵LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
