برد سامسونگ Z Fold4 (SM-F936B)

SM-F936B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

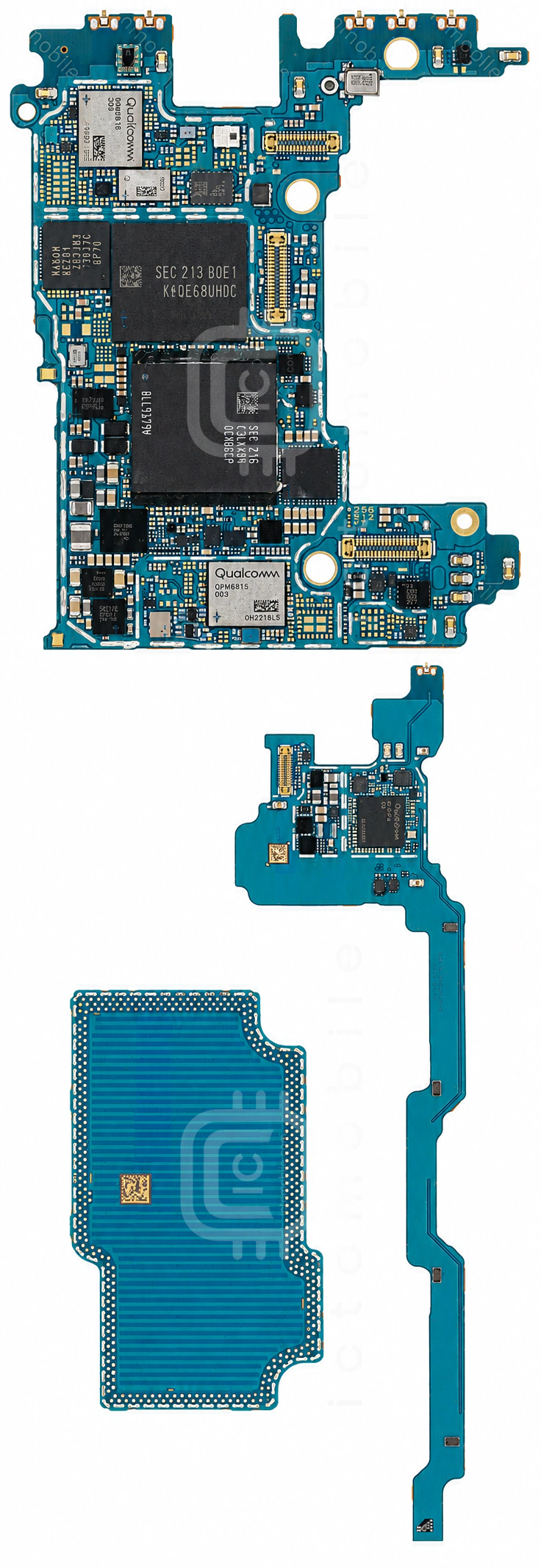

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

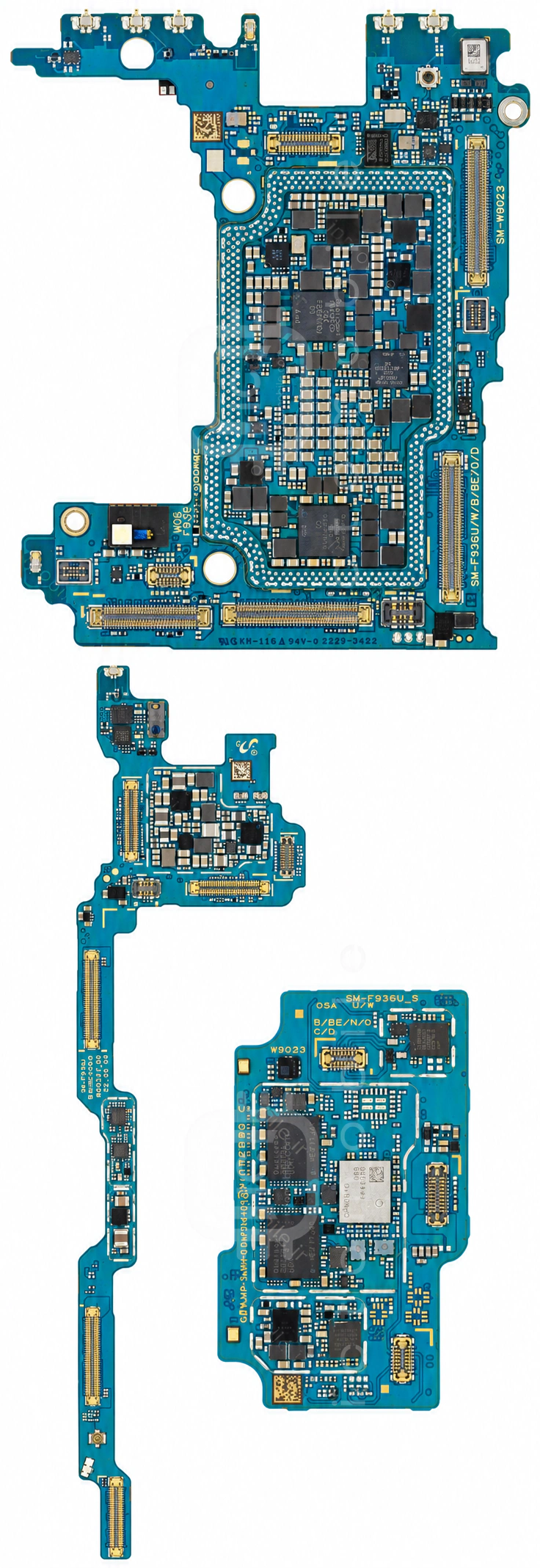

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۷۷ موقعیت از ۷۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SM5451شارژSilicon Mitus←
۲PI3WVR648سوئیچ آنالوگDIODES←
۳QDM3572سوئیچ آنتنQUALCOMM Incorporated←
۴WEZ01درایور S PenWACOM←
۵SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۶QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۷LPS22HHسنسور فشار جو (Barometer)STMicroelectronics←
۸FPF3188AUCXمحافظ اضافه ولتاژON Semiconductor←
۹MXD9121USآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۰QAT5515تیونر آنتن RFQUALCOMM Incorporated←
۱۱PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۱۲K3LK4K40CM-BGCPحافظه RAMSamsung semiconductor←
۱۳S2MPB02تغذیه (PMU)Samsung semiconductor←
۱۴PMR735Bتغذیه بخش RFQUALCOMM Incorporated←
۱۵MXD8926QSآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۶DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←
۱۷MXD8646Sسوئیچ آنالوگ DPDTMAXSCEND←
۱۸PM8450تغذیه (PMU)QUALCOMM Incorporated←
۱۹DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←
۲۰QM28017سوئیچ آنتنQORVO←
۲۱LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۲WLAN7207Hسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۲۳TUSB2E111YCGRدرایور USBTexas Instruments←
۲۴AK09973Dسنسور مغناطیسی قطب نما (Compass)AKM←
۲۵QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۲۶MXD9121USآمپلی فایر کم نویز (LNA)MAXSCEND←
۲۷SMR546فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲۸SN9041IDPWRQCتقویت کننده عمیاتی (Op Amp)Texas Instruments←
۲۹NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۳۰SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۳۱QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۳۲SYU808DQCکانورتر ولتاژ (DC/DC Voltage Converter)Samsung semiconductor←
۳۳KLUEG8UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۳۴AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۳۵SR100TUK-B22BAUltra Wideband (UWB)NXP Semiconductors←
۳۶AP7341D-12FS4-7Rرگولاتور ولتاژ LDODIODES←
۳۷SN220UUK-B026C0NFCNXP Semiconductors←
۳۸WCN6856بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۳۹MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۴۰QPM6810ماژول FEM باندهای 2G و 3G و 4GQUALCOMM Incorporated←
۴۱QPM6815ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QUALCOMM Incorporated←
۴۲SYU808DQCکانورتر ولتاژ (DC/DC Voltage Converter)Samsung semiconductor←
۴۳ET3138SXسوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←
۴۴SM3080تغذیه صفحه نمایشSilicon Mitus←
۴۵QPM6815ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QUALCOMM Incorporated←
۴۶S2ASL01محافظ اضافه ولتاژSamsung semiconductor←
۴۷STM32G051F8Y6TRمیکروکنترلرSTMicroelectronics←
۴۸SFML8A0K001سوئیچ آنتن DiversityWISOL←
۴۹S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۵۰CS35L40آمپلی فایر صوتCirrus Logic←
۵۱MXD8926QSآمپلی فایر کم نویز (LNA)MAXSCEND←
۵۲WLAN7207Cسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۵۳QPM5877ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۵۴AK09973Dسنسور مغناطیسی قطب نما (Compass)AKM←
۵۵MXD8625ESسوئیچ آنالوگ SPDTMAXSCEND←
۵۶WLAN7207Hسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۵۷PCAL6524IO ExpanderNXP Semiconductors←
۵۸S2MPB02تغذیه (PMU)Samsung semiconductor←
۵۹PMK8475بافر کلاکQUALCOMM Incorporated←
۶۰SM3010تغذیه صفحه نمایشSilicon Mitus←
۶۱WLAN7207Cسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۶۲NCX2200GMمقایسه کننده ولتاژ (Voltage Comparator)NXP Semiconductors←
۶۳AW88230CSRآمپلی فایر صوتAwinic←
۶۴PI3WVR648سوئیچ آنالوگDIODES←
۶۵LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۶۶CS35L40آمپلی فایر صوتCirrus Logic←
۶۷MXD8625ESسوئیچ آنالوگ SPDTMAXSCEND←
۶۸MXD8621سوئیچ آنتنMAXSCEND←
۶۹AP7340D-18FS4-7رگولاتور ولتاژ LDODIODES←
۷۰PM8350تغذیه (PMU)QUALCOMM Incorporated←
۷۱TLV9001IDPWRتقویت کننده عمیاتی (Op Amp)Texas Instruments←
۷۲MXDLN16SSآمپلی فایر GPSMAXSCEND←
۷۳MXD8643RMسوئیچ SP4TMAXSCEND←
۷۴DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←
۷۵S2ASL01محافظ اضافه ولتاژSamsung semiconductor←
۷۶PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۷۷CPS4038شارژ بی سیمConvenient Power←
