برد شیائومی Mi 14 Pro Titanium (135C00N2M0A01)

135C00N2M0A01

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

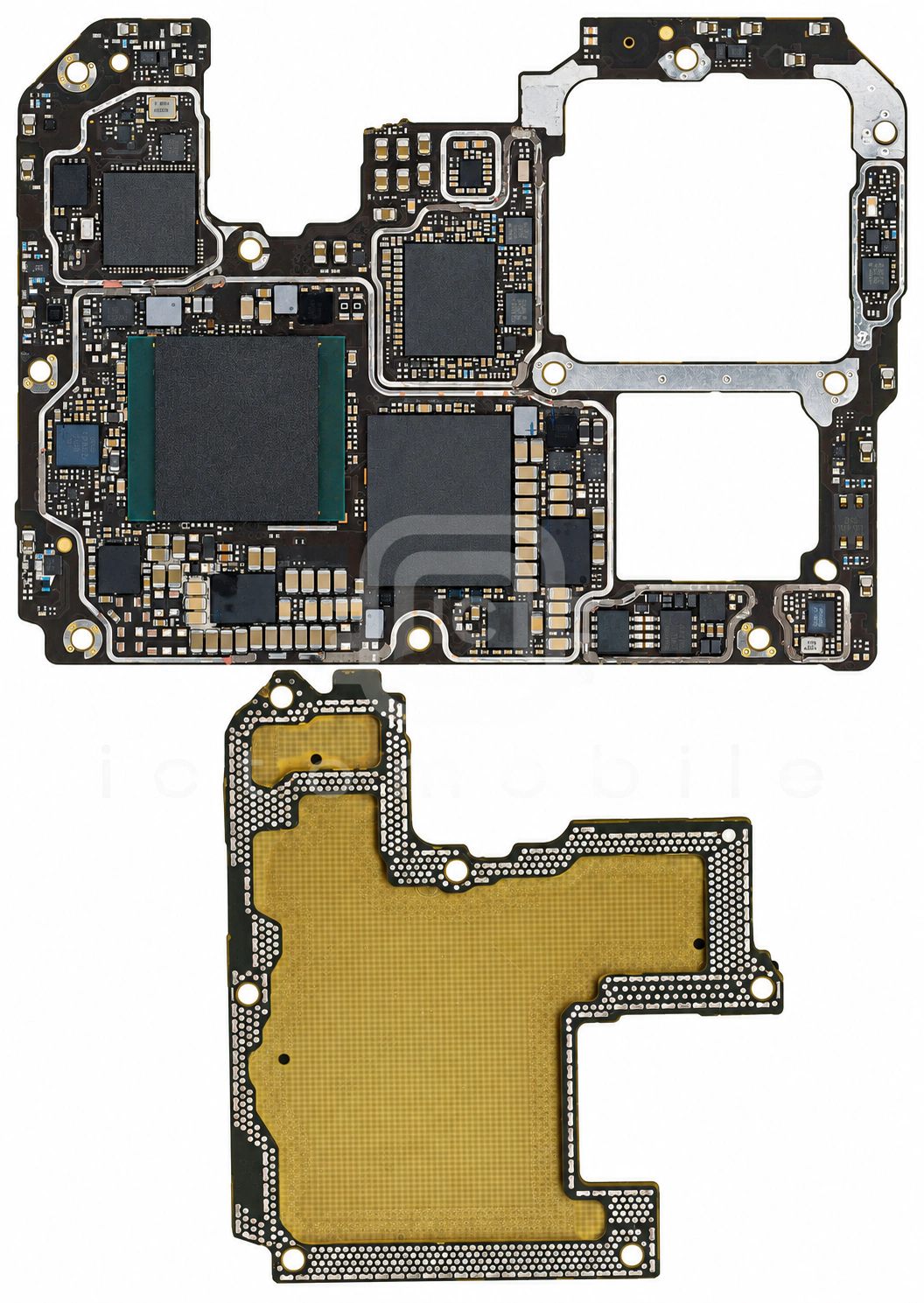

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

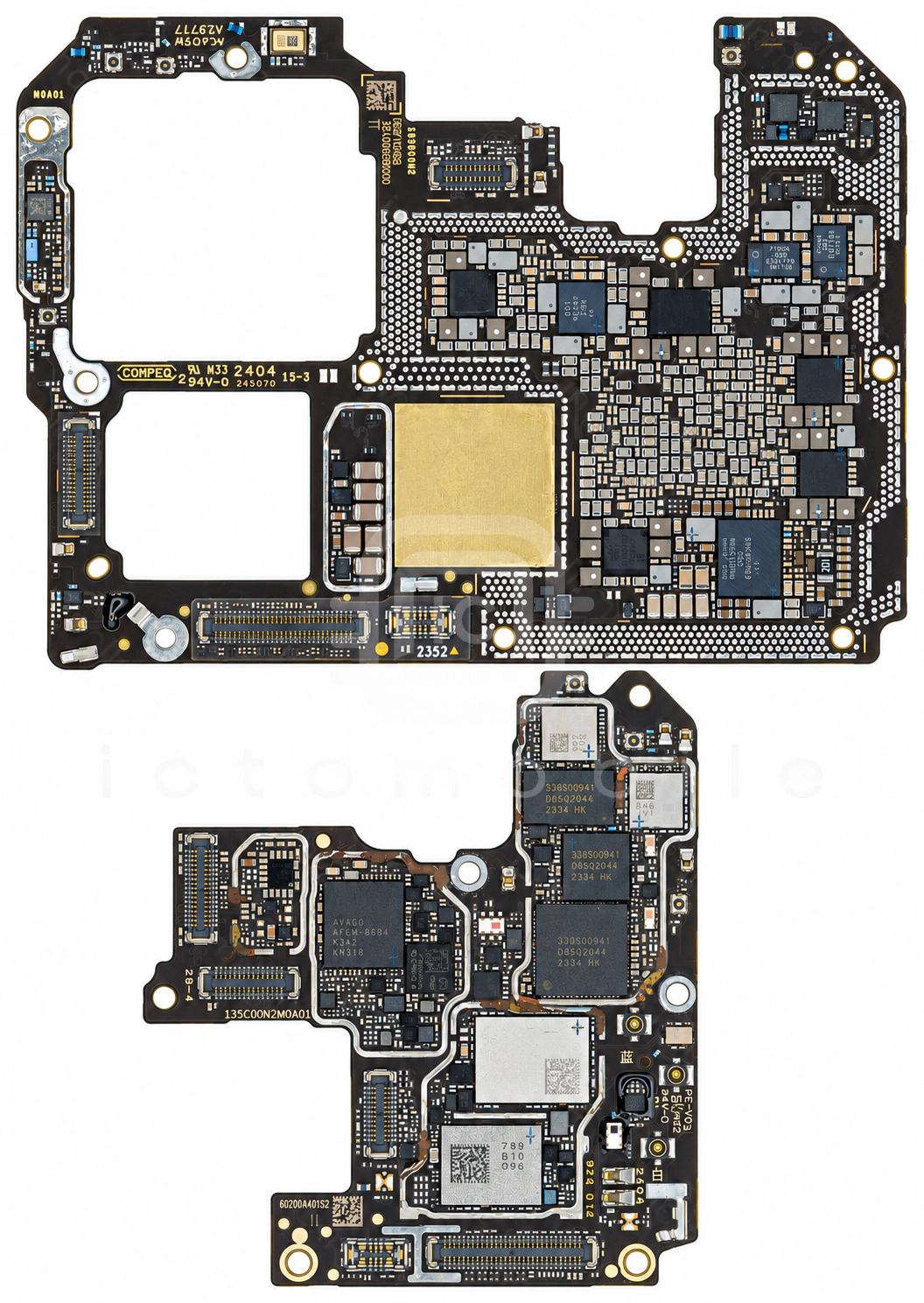

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۶۲ موقعیت از ۶۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۲NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۳AK09919Cسنسور مغناطیسی قطب نما (Compass)AKM←
۴PMK8650بافر کلاکQUALCOMM Incorporated←
۵NU1652WYYBشارژ بی سیمNuVolta Technologies←
۶QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۷PSMN2R4-30MLDترانزیستور MosfetNexperia←
۸PMDXB600UNEترانزیستور MosfetNexperia←
۹SC8581CFFRشارژXiaomi←
۱۰CS35L42آمپلی فایر صوتCirrus Logic←
۱۱QDM4303سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۲QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۱۳KLUGGARHHD-B0G1حافظه UFS (هارد)Samsung semiconductor←
۱۴ES30P4N3HXدیود محافظ ولتاژ TVSWuxi Etek Microelectronics Co←
۱۵PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۱۶PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۱۷QM13544TR13سوئیچ آنالوگQORVO←
۱۸RX6003فرستنده و گیرنده رادیویی (RF Transceiver)Runxin←
۱۹Snapdragon 8 Gen 3 SM8650-ABCPU بخش Application و BasebandQUALCOMM Incorporated←
۲۰QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۱QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۲QM11133سوئیچ SP3TQORVO←
۲۳PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۲۴VC7368پاور آمپلی فایر GSMVANCHIP←
۲۵QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۶WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۲۷WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۲۸PM8010تغذیه دوربینQUALCOMM Incorporated←
۲۹WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۳۰SN220TUK-B13LS0NFCNXP Semiconductors←
۳۱PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۳۲QM13544TR13سوئیچ آنالوگQORVO←
۳۳QM13545TR13سوئیچ SP4TQORVO←
۳۴AW39114QNRمبدل سطح ولتاژ (Level Shifter/Level Translator)Awinic←
۳۵QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۶PM8550تغذیه (PMU)QUALCOMM Incorporated←
۳۷CS35L42آمپلی فایر صوتCirrus Logic←
۳۸PSMN2R4-30MLDترانزیستور MosfetNexperia←
۳۹SDR753فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۴۰PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۴۱QPM6677ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۴۲QAT5569تیونر آنتن RFQUALCOMM Incorporated←
۴۳WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۴۴SC8581CFFRشارژXiaomi←
۴۵QM13111تیونر آنتن RFQORVO←
۴۶PM8550BHشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۴۷QPM6679ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۴۸MT62F2G64D8CL-023 WT:Bحافظه RAMMicron←
۴۹VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۵۰QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۵۱NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۵۲LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۵۳DX-S701پرداشگر رادیویی ماهوارهsylincom←
۵۴SGM6611Cکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۵۵KTS1688محافظ اضافه ولتاژKinetic Technologies←
۵۶ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۵۷QM13124Cسوئیچ آنتنQORVO←
۵۸WL2848D30رگولاتور ولتاژ LDOWILLSEMI←
۵۹SX9373سنسور GRIP/SARSEMTECH←
۶۰HL7612WL01کانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←
۶۱WCD9395Codec صوتQUALCOMM Incorporated←
۶۲PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
