نقشه برد vivo Y200i (PD2354AM)

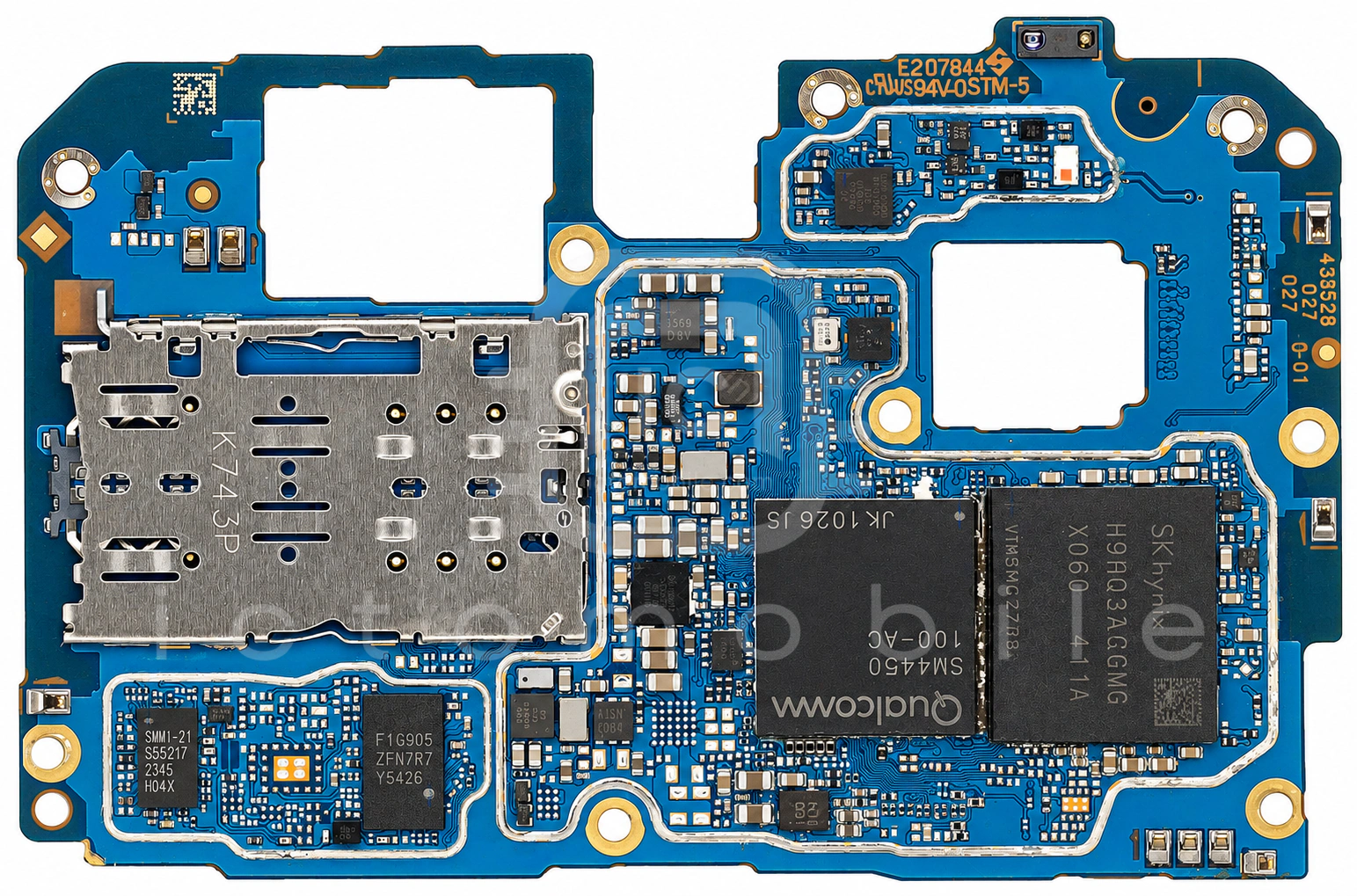

روی برد

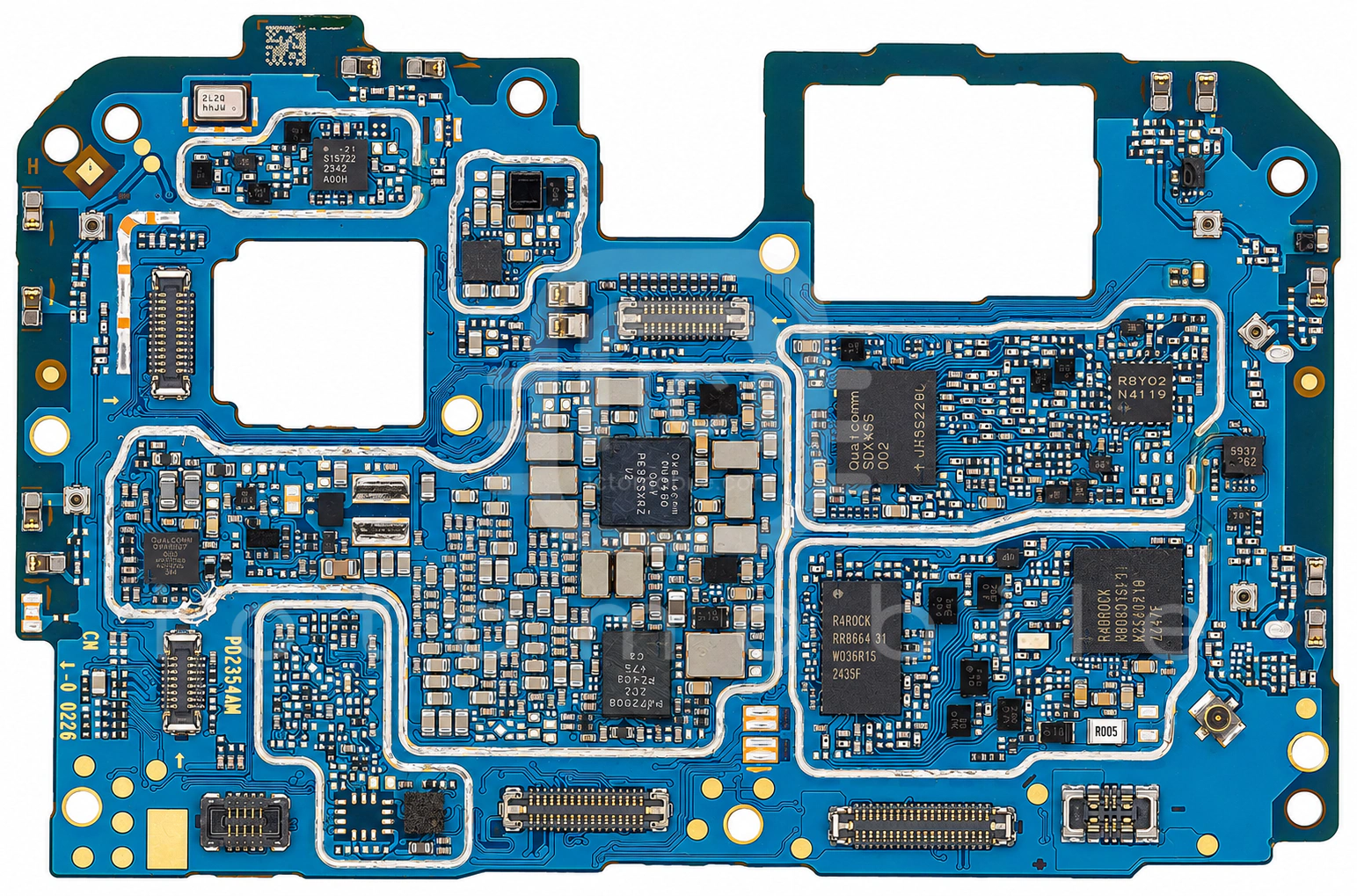

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۰ موقعیت از ۲۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱H9QT2GGMN6X200حافظه uMCP (هارد)Skhynix←

۲Snapdragon 4 Gen 2 5G SM4450CPU بخش Application و BasebandQUALCOMM Incorporated←

۳PMK4450بافر کلاکQUALCOMM Incorporated←

۴OCP2131WPADتغذیه صفحه نمایشOrient Chip Semiconductor←

۵SC8551AشارژSOUTHCHIP←

۶DIO5000QN10سوئیچ آنالوگ SPDTDIOO Microcircuits←

۷WNM3062Aترانزیستور MosfetWILLSEMI←

۸QET6105APT (Average Power Tracking)QUALCOMM Incorporated←

۹FX5625Aپاور آمپلی فایر 4G و 5GLansus←

۱۰S55217-21ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)SMARTMICRO←

۱۱WCN3950بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۱۲VC1855-21سوئیچ SP3TVANCHIP←

۱۳SFMR8Y0C001سوئیچ آنتن DiversityWISOL←

۱۴SDR435فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←

۱۵RR88916-31ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)RADROCK←

۱۶RR88643-31ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)RADROCK←

۱۷PM4450تغذیه (PMU)QUALCOMM Incorporated←

۱۸PM7250Bتغذیه (PMU)QUALCOMM Incorporated←

۱۹S15722-21ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)SMARTMICRO←

۲۰WCD9370Codec صوتQUALCOMM Incorporated←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
