نقشه برد vivo S19 (ET3109AM)

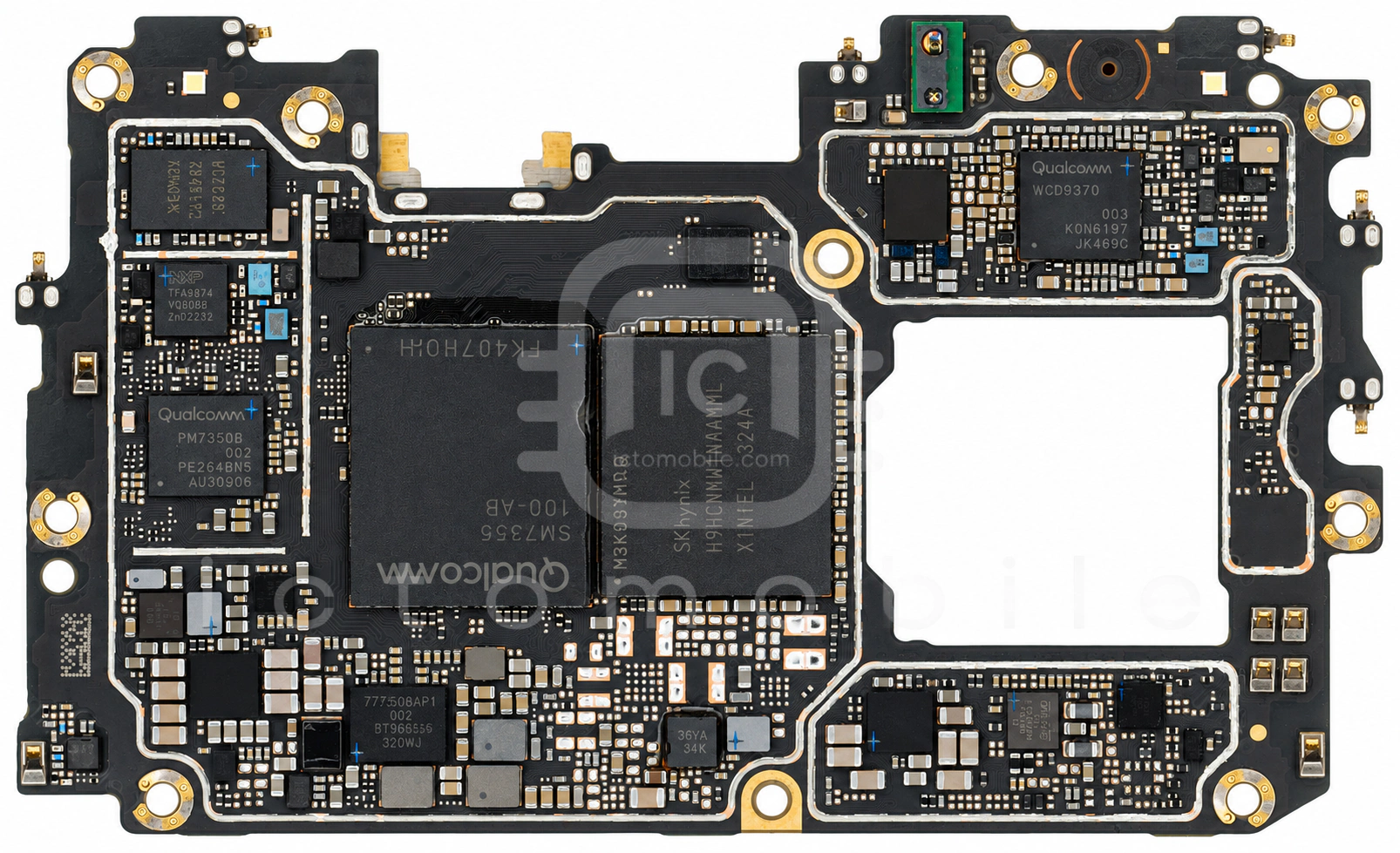

روی برد

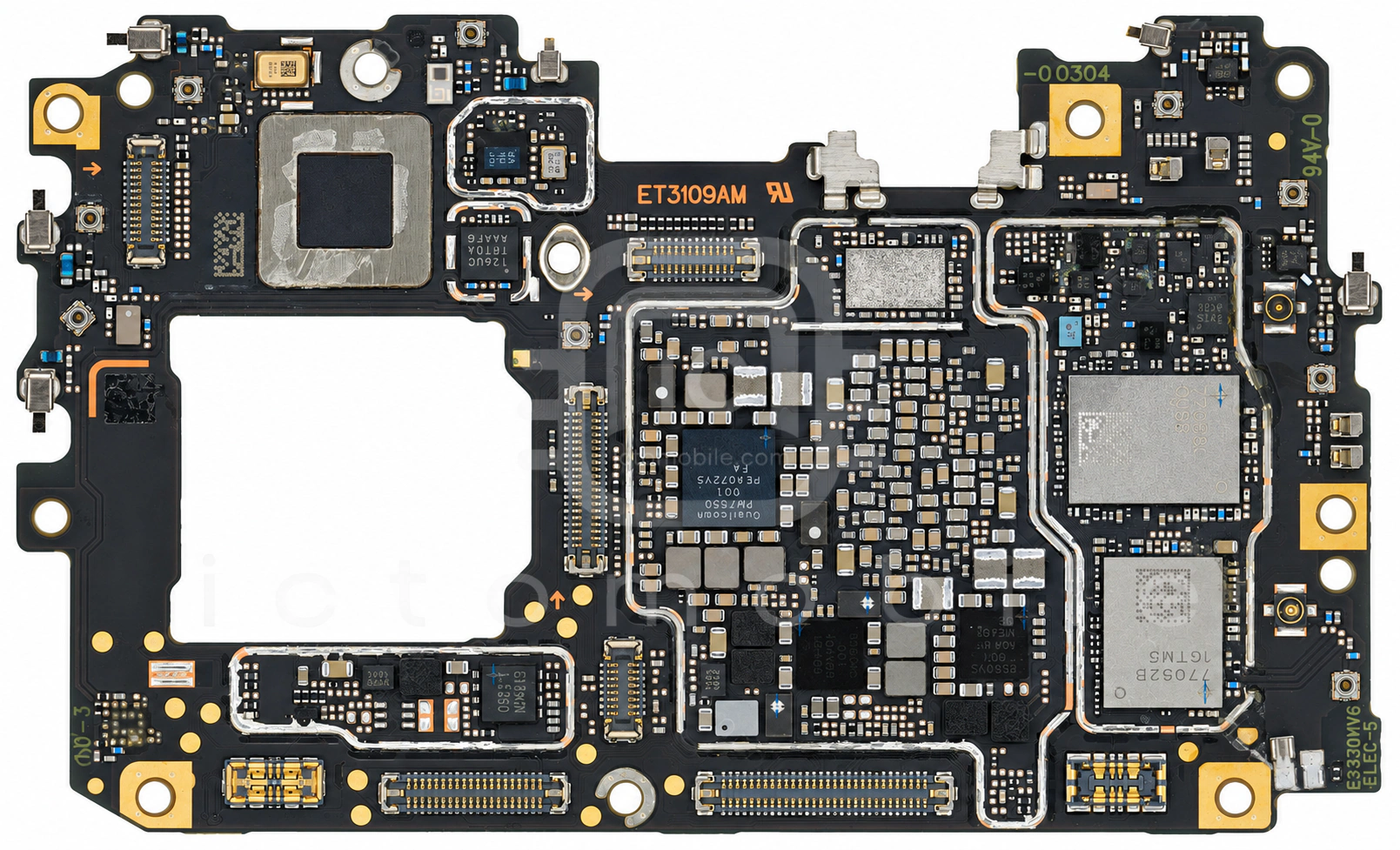

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۸ موقعیت از ۲۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱WCN6755بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۲KM8F9001MM-B830حافظه uMCP (هارد)Samsung semiconductor←

۳Snapdragon 7 Gen 3 5G SM7550-ABCPU بخش Application و BasebandQUALCOMM Incorporated←

۴WAS4783Cدرایور USB Type-CWILLSEMI←

۵WCD9370Codec صوتQUALCOMM Incorporated←

۶BQ25970شارژTexas Instruments←

۷AW88261FCRآمپلی فایر صوتAwinic←

۸PM7550BAHتغذیه (PMU)QUALCOMM Incorporated←

۹BQ25970شارژTexas Instruments←

۱۰PMR735Dتغذیه بخش RFQUALCOMM Incorporated←

۱۱QET6105APT (Average Power Tracking)QUALCOMM Incorporated←

۱۲SDR435فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←

۱۳MXD98M3ATسوئیچ آنتن DiversityMAXSCEND←

۱۴VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←

۱۵QET4101EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۱۶LSM6DSOXسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۱۷MXD8539Sسوئیچ آنتن DiversityMAXSCEND←

۱۸QM78212ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←

۱۹QM77058Lپاور آمپلی فایر 3G و 4G و 5GQORVO←

۲۰QM77052Bپاور آمپلی فایر 3G و 4G و 5GQORVO←

۲۱PM7550تغذیه (PMU)QUALCOMM Incorporated←

۲۲PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۲۳PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۲۴RQ3E180GNTBترانزیستور MosfetROHM←

۲۵MXD9126UCسوئیچ آنتن 5GMAXSCEND←

۲۶PMK8750بافر کلاکQUALCOMM Incorporated←

۲۷AW36515FCRدرایور LED فلاش دوربینAwinic←

۲۸AW36515FCRدرایور LED فلاش دوربینAwinic←
