نقشه برد vivo S17 (ET3093BAM)

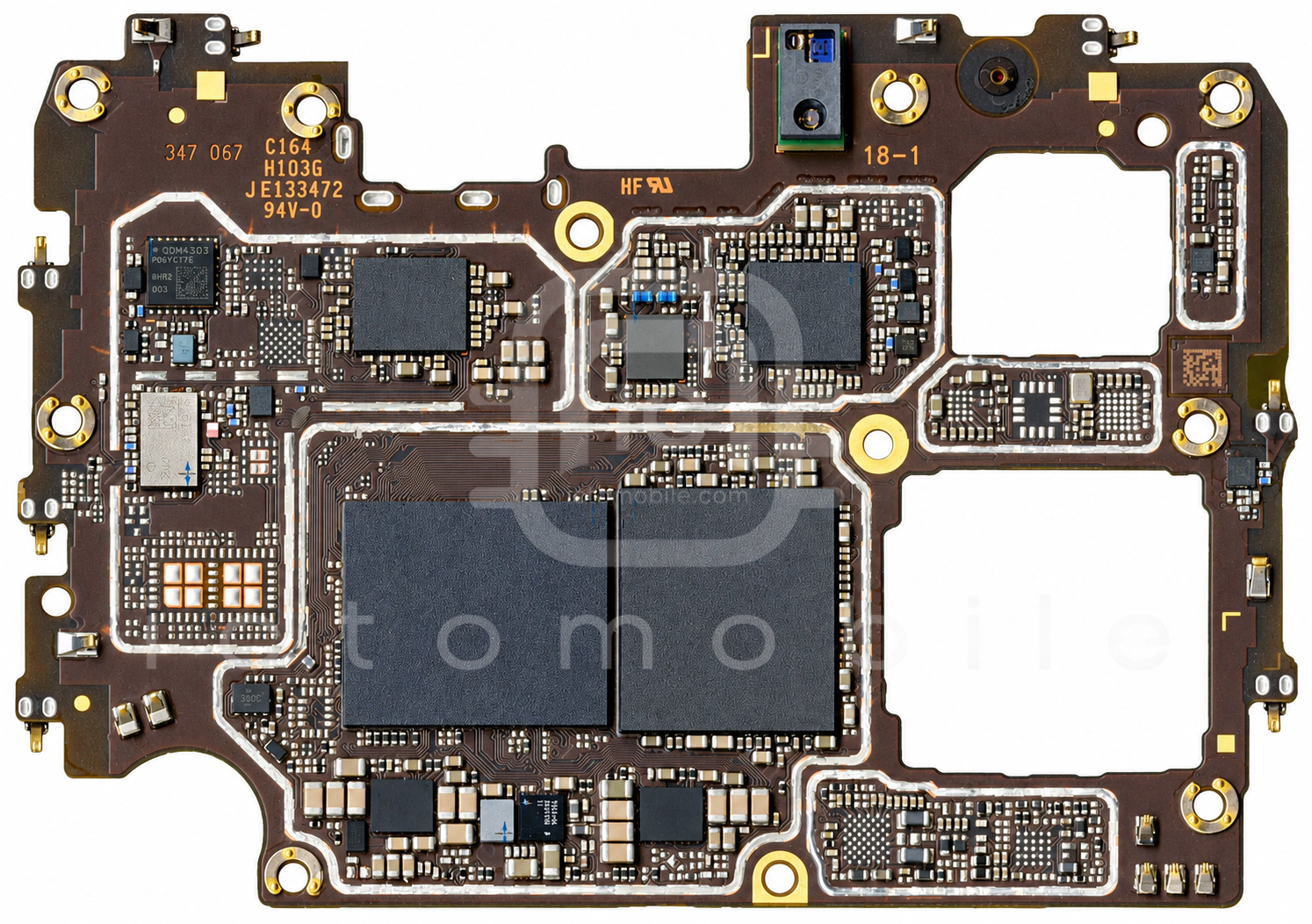

روی برد

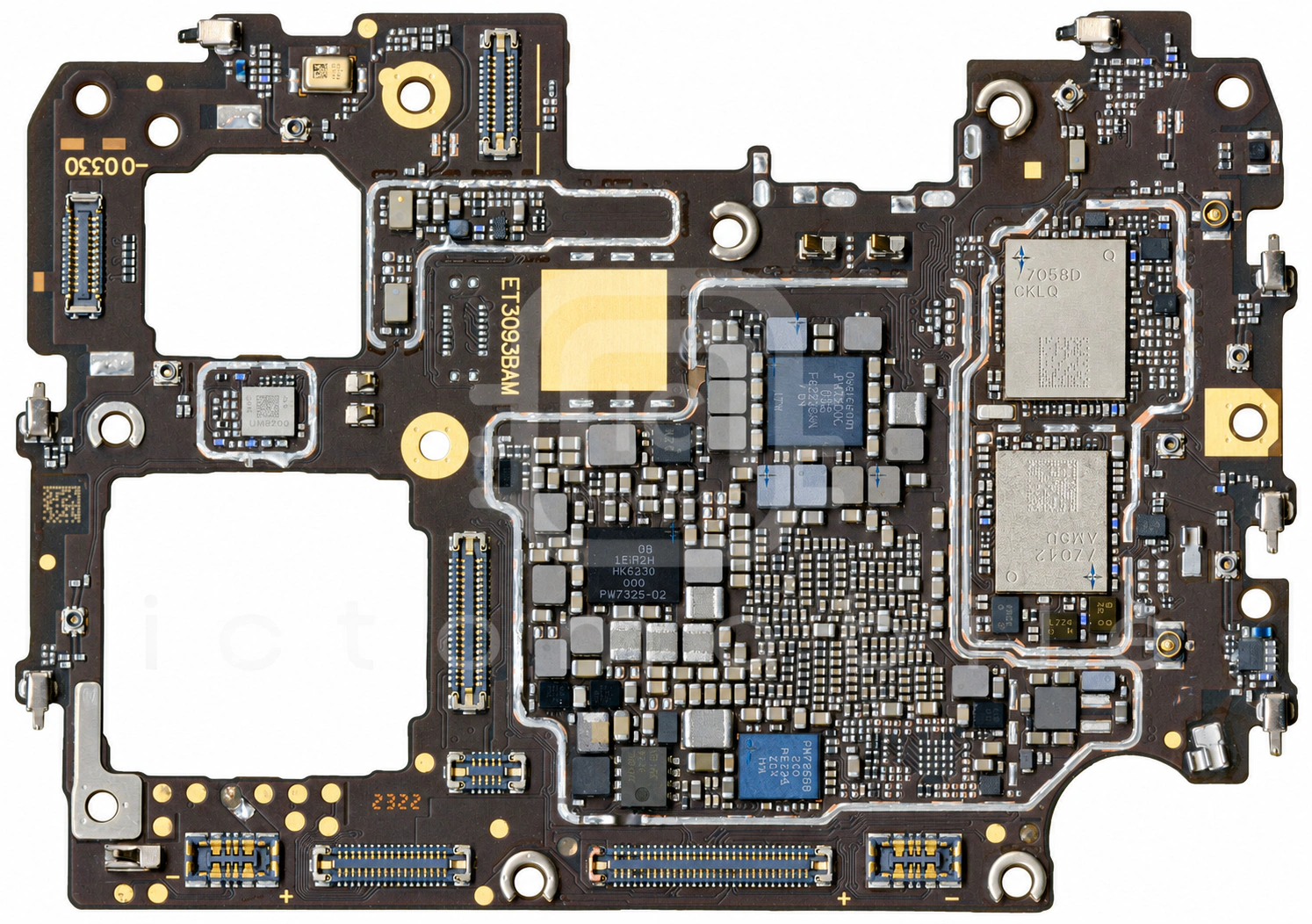

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۲ موقعیت از ۲۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱WCN6750بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۲SN220TB0ZJNFCNXP Semiconductors←

۳SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←

۴QDM4303سوئیچ آنتن DiversityQUALCOMM Incorporated←

۵2U2سوئیچ آنتنQUALCOMM Incorporated←

۶KM8F9001MM-B830حافظه uMCP (هارد)Samsung semiconductor←

۷Snapdragon 782G 5G SM7325-AFCPU بخش Application و BasebandQUALCOMM Incorporated←

۸TS3USB3000درایور USBTexas Instruments←

۹BQ25970شارژTexas Instruments←

۱۰TAS2562HYFRRآمپلی فایر صوتTexas Instruments←

۱۱BQ25970شارژTexas Instruments←

۱۲QM77058Dپاور آمپلی فایر 3G و 4G و 5GQORVO←

۱۳QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←

۱۴PM7350Cتغذیه (PMU)QUALCOMM Incorporated←

۱۵QDM6577سوئیچ آنتن 5GQUALCOMM Incorporated←

۱۶PM7325تغذیه (PMU)QUALCOMM Incorporated←

۱۷PM7250Bتغذیه (PMU)QUALCOMM Incorporated←

۱۸PSMN2R4-30MLDترانزیستور MosfetNexperia←

۱۹QET4101EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۲۰KIدرایور LED فلاش دوربیننامعلوم←

۲۱KIدرایور LED فلاش دوربیننامعلوم←

۲۲CPW3101میکروکنترلرCHIPSEA←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
