نقشه برد vivo IQOO Z8X (PD2312AM)

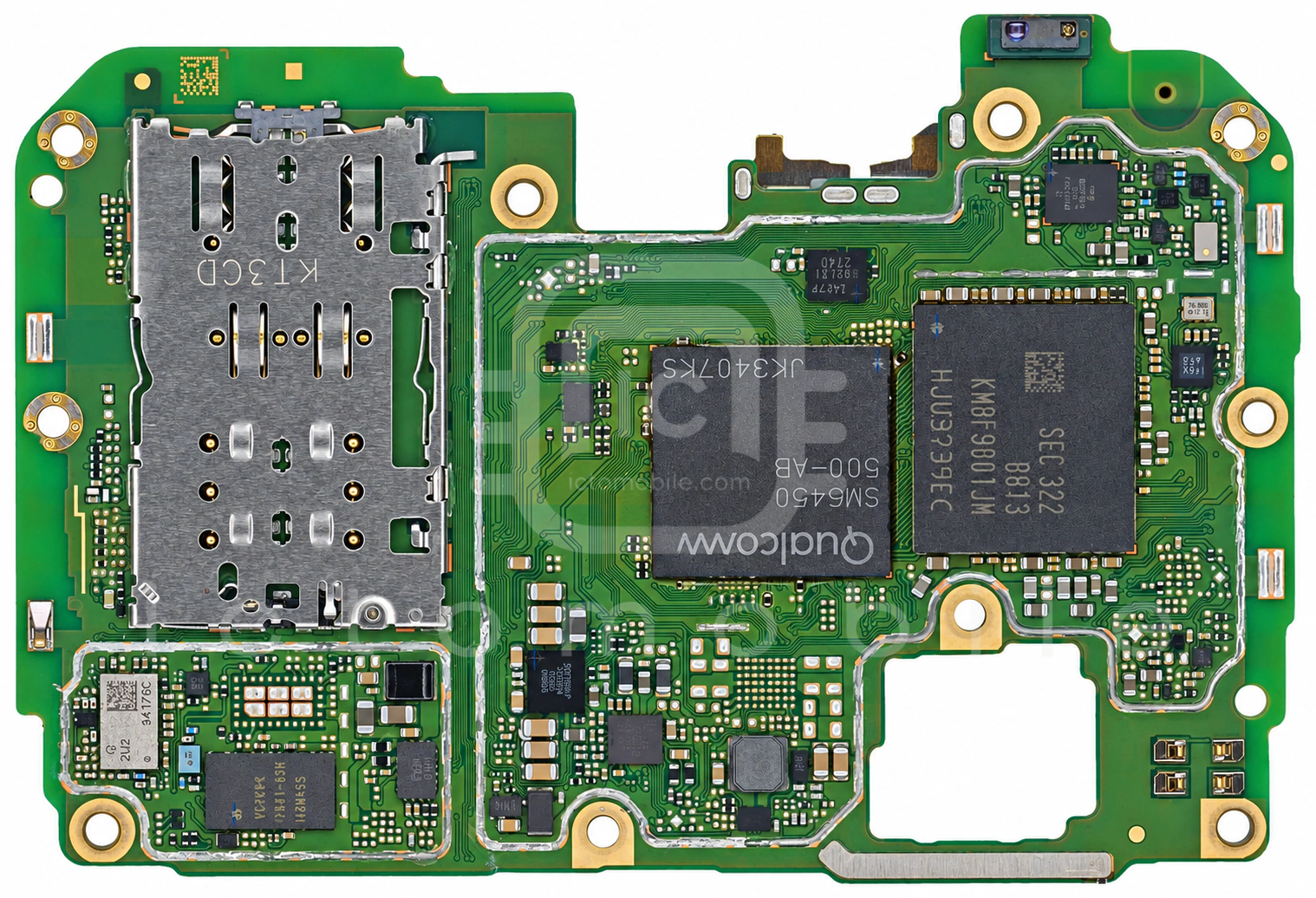

روی برد

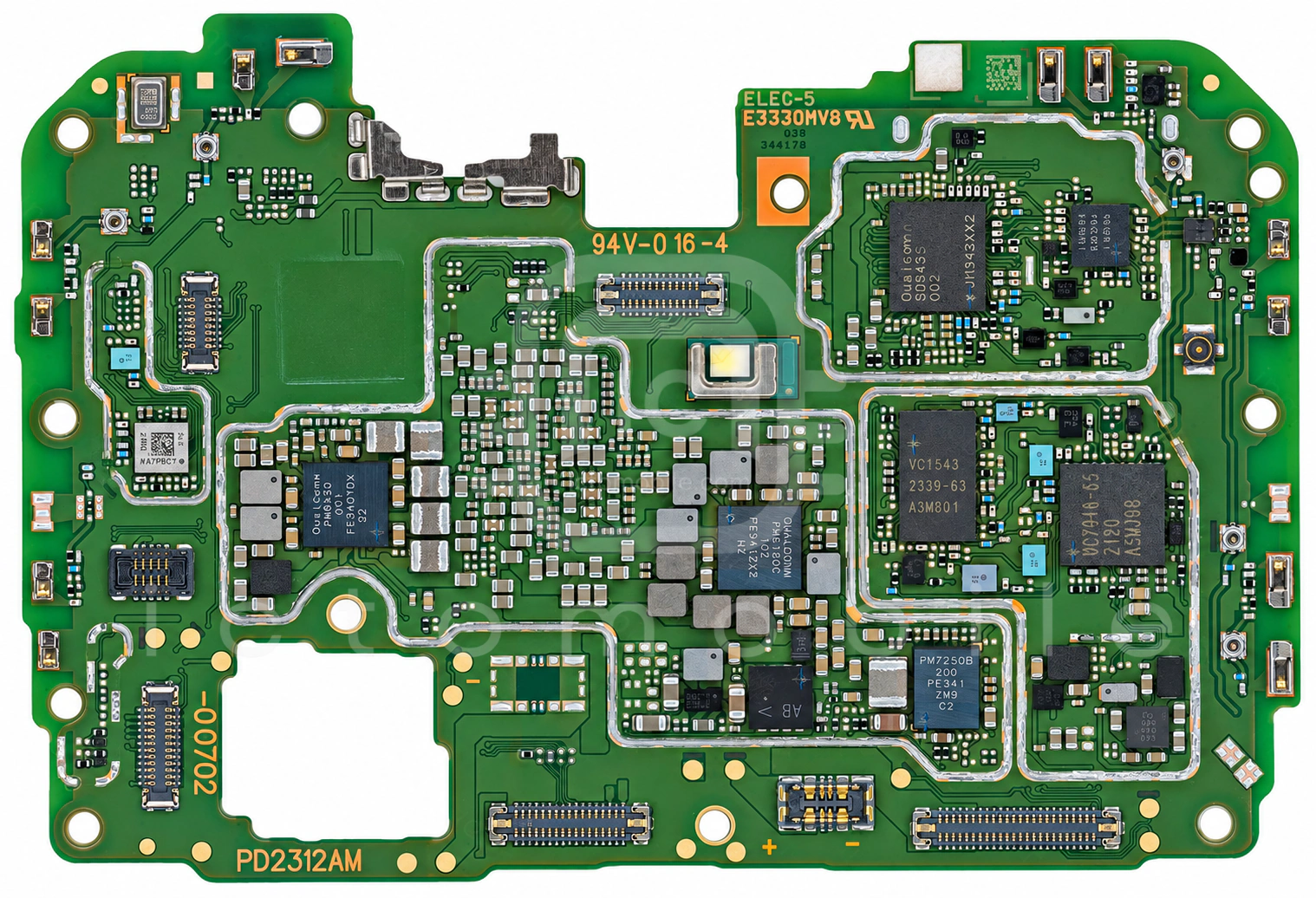

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۱ موقعیت از ۲۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱WCN3988بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←

۲ICM-42607-Pسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←

۳KM8F9001JM-B813حافظه uMCP (هارد)Samsung semiconductor←

۴Snapdragon 6 Gen 1 5G SM6450CPU بخش Application و BasebandQUALCOMM Incorporated←

۵PMK7350بافر کلاکQUALCOMM Incorporated←

۶PI3USB4000Aدرایور USBDIODES←

۷SC8551AشارژSOUTHCHIP←

۸WCD9370Codec صوتQUALCOMM Incorporated←

۹AW87579FCRآمپلی فایر صوتAwinic←

۱۰VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←

۱۱2U2سوئیچ آنتنQUALCOMM Incorporated←

۱۲SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←

۱۳VC7643-63پاور آمپلی فایر 3G و 4G و 5GVANCHIP←

۱۴VC7916-65ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)VANCHIP←

۱۵PM7250Bتغذیه (PMU)QUALCOMM Incorporated←

۱۶PM6150Cتغذیه (PMU)QUALCOMM Incorporated←

۱۷PM6450تغذیه (PMU)QUALCOMM Incorporated←

۱۸QET6105APT (Average Power Tracking)QUALCOMM Incorporated←

۱۹QDM6577سوئیچ آنتن 5GQUALCOMM Incorporated←

۲۰SM5109تغذیه صفحه نمایشSilicon Mitus←

۲۱QET4101EPT (Envelope Power Tracker)QUALCOMM Incorporated←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
