نقشه برد vivo IQOO Neo9 Pro | vivo IQOO Neo9S Pro (ET3105BAM)

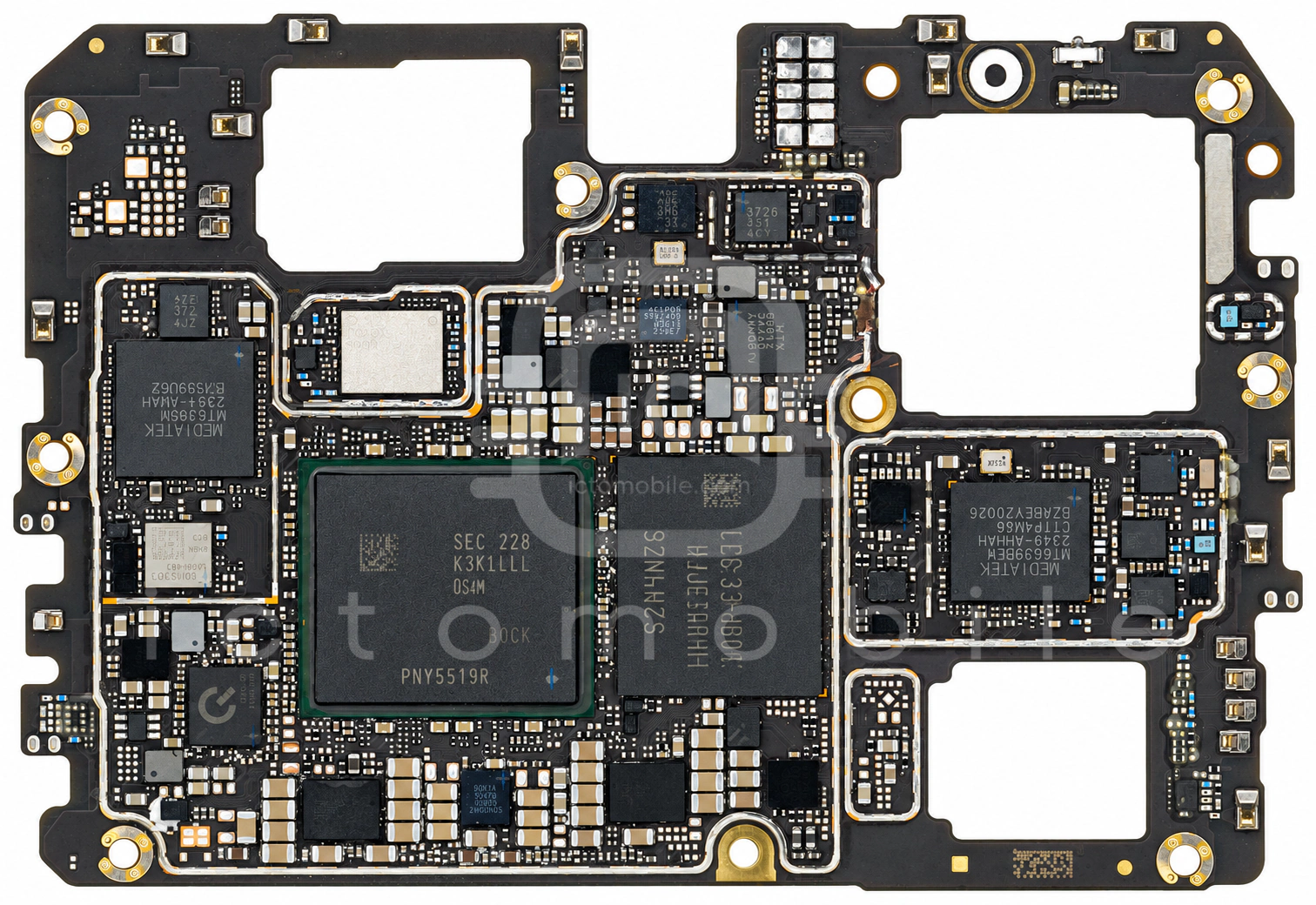

روی برد

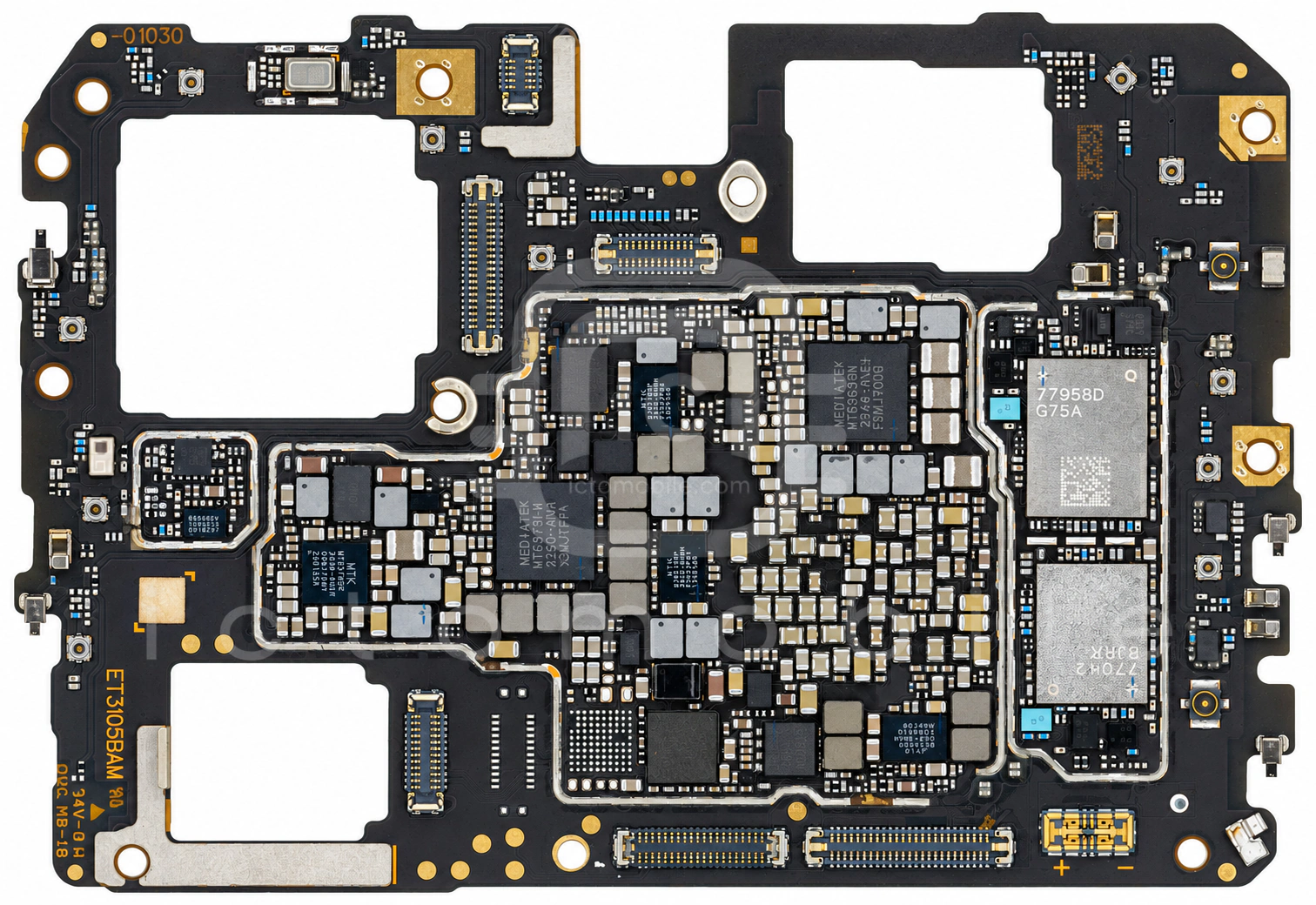

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۶ موقعیت از ۳۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱VC3726سوئیچ آنتن DiversityVANCHIP←

۲LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۳MT6681ZCodec صوتMediatek←

۴MT6685HPبافر کلاکMediatek←

۵MT6639BEWبلوتوث و وای فای (BT & WIFI)Mediatek←

۶TFA9874Cآمپلی فایر صوتNXP Semiconductors←

۷BQ25980شارژTexas Instruments←

۸KLUEG4RHHD-B0G1حافظه UFS (هارد)Samsung semiconductor←

۹K3KL4L40DM-BGCWحافظه RAMSamsung semiconductor←

۱۰Snapdragon 8 Gen 2 5G SM8550-ABCPU بخش Application و BasebandQUALCOMM Incorporated←

۱۱SC8510شارژSOUTHCHIP←

۱۲BQ25980شارژTexas Instruments←

۱۳QDM5303سوئیچ آنتن DiversityQUALCOMM Incorporated←

۱۴MT6195Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←

۱۵VC3726سوئیچ آنتن DiversityVANCHIP←

۱۶QM78208ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←

۱۷TFA9874Cآمپلی فایر صوتNXP Semiconductors←

۱۸Qسوئیچ آنالوگNovaTek←

۱۹MT6399APT (Average Power Tracking)Mediatek←

۲۰CPW3101میکروکنترلرCHIPSEA←

۲۱MT6399APT (Average Power Tracking)Mediatek←

۲۲MXD8539Sسوئیچ آنتن DiversityMAXSCEND←

۲۳QM77058Dپاور آمپلی فایر 3G و 4G و 5GQORVO←

۲۴QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←

۲۵MT6316DPتغذیه (PMU)Mediatek←

۲۶MT6363GWتغذیه (PMU)Mediatek←

۲۷MT6316CPتغذیه (PMU)Mediatek←

۲۸MT6316BPتغذیه (PMU)Mediatek←

۲۹RQ3E180GNTBترانزیستور MosfetROHM←

۳۰MT6373EWتغذیه (PMU)Mediatek←

۳۱MT6376FPتغذیه (PMU)Mediatek←

۳۲AW86927FCRدرایور ویبراتورAwinic←

۳۳MT6686GPSMediatek←

۳۴SN220TB0ZJNFCNXP Semiconductors←

۳۵AW32905FCRمحافظ اضافه ولتاژAwinic←

۳۶MT6375Pتغذیه (PMU)Mediatek←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
