نقشه برد vivo IQOO 12 Pro (ET3098AM)

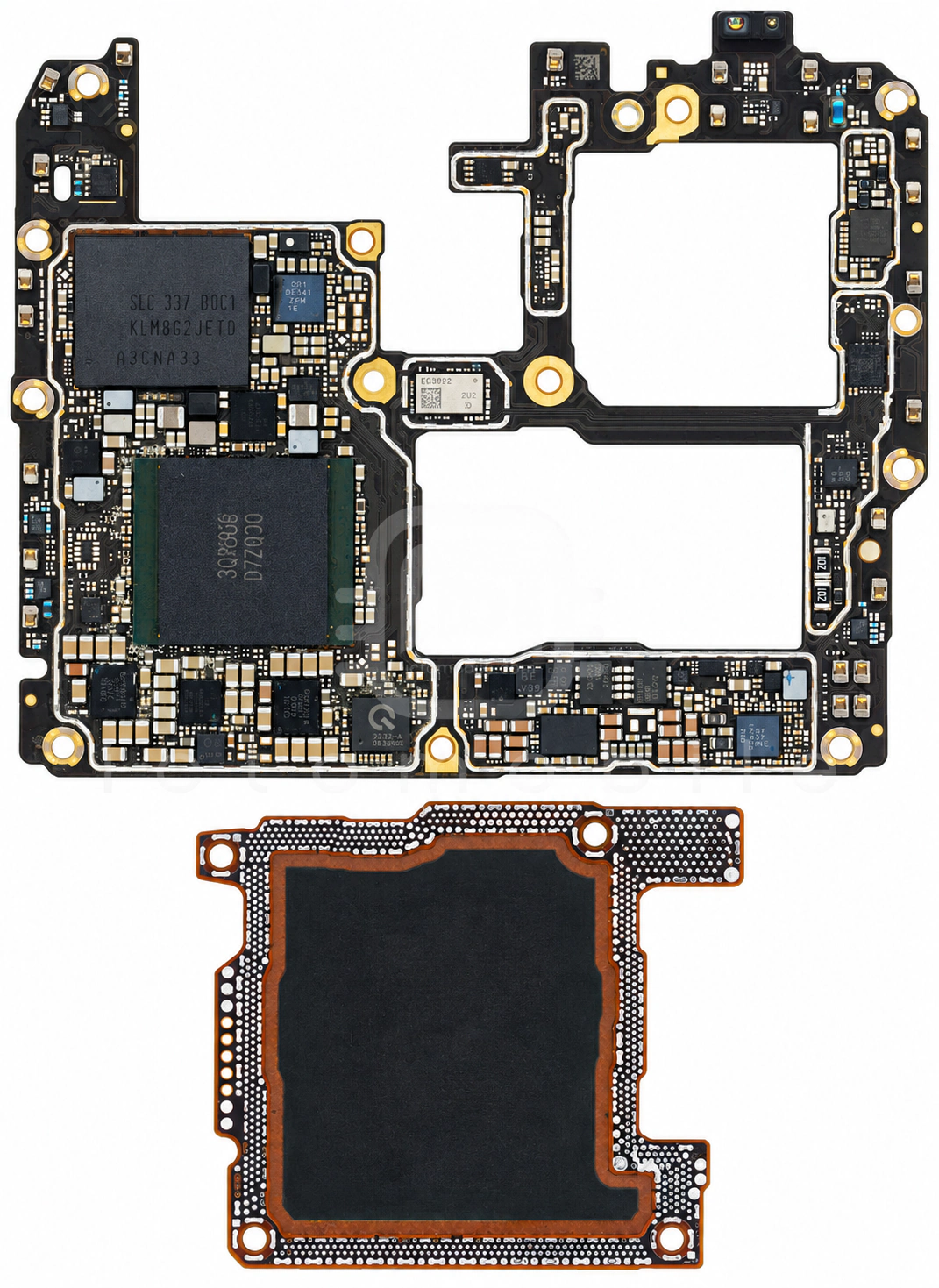

روی برد

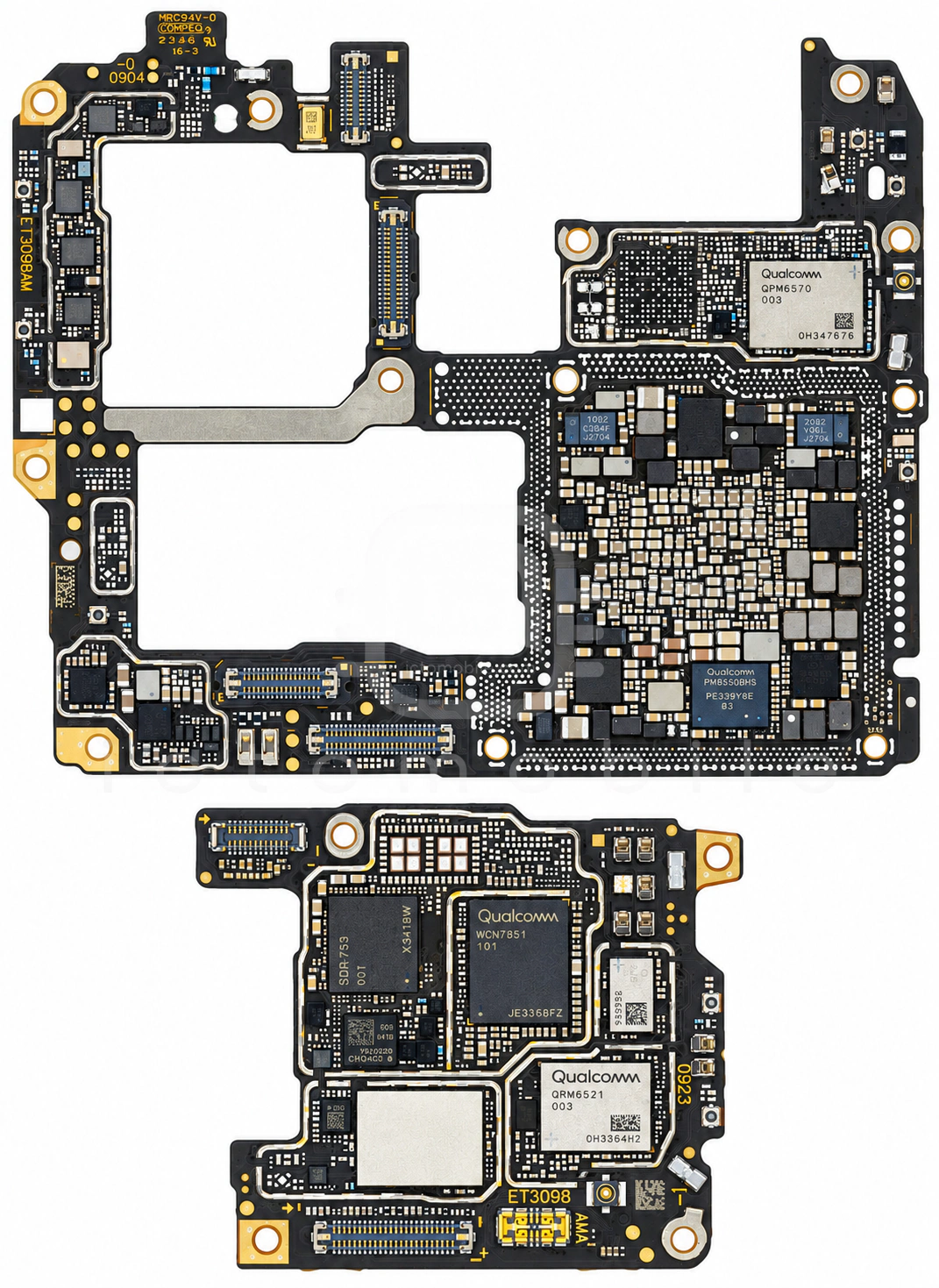

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۴ موقعیت از ۴۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱220TB0JJNFCNXP Semiconductors←

۲LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۳PM8550تغذیه (PMU)QUALCOMM Incorporated←

۴2U2سوئیچ آنتنQUALCOMM Incorporated←

۵KLUEG4RHHD-B0G1حافظه UFS (هارد)Samsung semiconductor←

۶PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۷TFA9874Cآمپلی فایر صوتNXP Semiconductors←

۸MT62F2G64D8ZA-023 WT:Cحافظه RAMMicron←

۹Snapdragon 8 Gen 3 SM8650-ABCPU بخش Application و BasebandQUALCOMM Incorporated←

۱۰SC8571شارژSOUTHCHIP←

۱۱SMB1399شارژQUALCOMM Incorporated←

۱۲SC8571شارژSOUTHCHIP←

۱۳Qسوئیچ آنالوگNovaTek←

۱۴CPS4041GCشارژ بی سیمConvenient Power←

۱۵WCD9395Codec صوتQUALCOMM Incorporated←

۱۶PMK8650بافر کلاکQUALCOMM Incorporated←

۱۷PTVS10VU1UPAدیود محافظ ولتاژ TVSNexperia←

۱۸PSMN2R4-30MLDترانزیستور MosfetNexperia←

۱۹PSMN2R4-30MLDترانزیستور MosfetNexperia←

۲۰PMPB10ENترانزیستور MosfetNexperia←

۲۱PMPB10ENترانزیستور MosfetNexperia←

۲۲KTS1675AEUTمحافظ اضافه ولتاژKinetic Technologies←

۲۳QPM6570پاور آمپلی فایر 3G و 4G و 5GQUALCOMM Incorporated←

۲۴QET7100AEPT (Envelope Power Tracker)QUALCOMM Incorporated←

۲۵QET7100AEPT (Envelope Power Tracker)QUALCOMM Incorporated←

۲۶PM8550VEتغذیه (PMU)QUALCOMM Incorporated←

۲۷PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۲۸PM8550BHSشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←

۲۹PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۳۰PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۳۱HL7593W1کانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←

۳۲2U2سوئیچ آنتنQUALCOMM Incorporated←

۳۳QPM6521پاور آمپلی فایر 3G و 4G و 5GQUALCOMM Incorporated←

۳۴QM77048ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←

۳۵WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۳۶SDR753فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←

۳۷QDM4303سوئیچ آنتن DiversityQUALCOMM Incorporated←

۳۸TFA9874Cآمپلی فایر صوتNXP Semiconductors←

۳۹AK4377ACodec صوتAKM←

۴۰QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۴۱QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۴۲QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۴۳QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۴۴PMR735Dتغذیه بخش RFQUALCOMM Incorporated←

عیب‌یابی

از مشکل به قطعه

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
