نقشه برد Oppo K12 (2AC147)

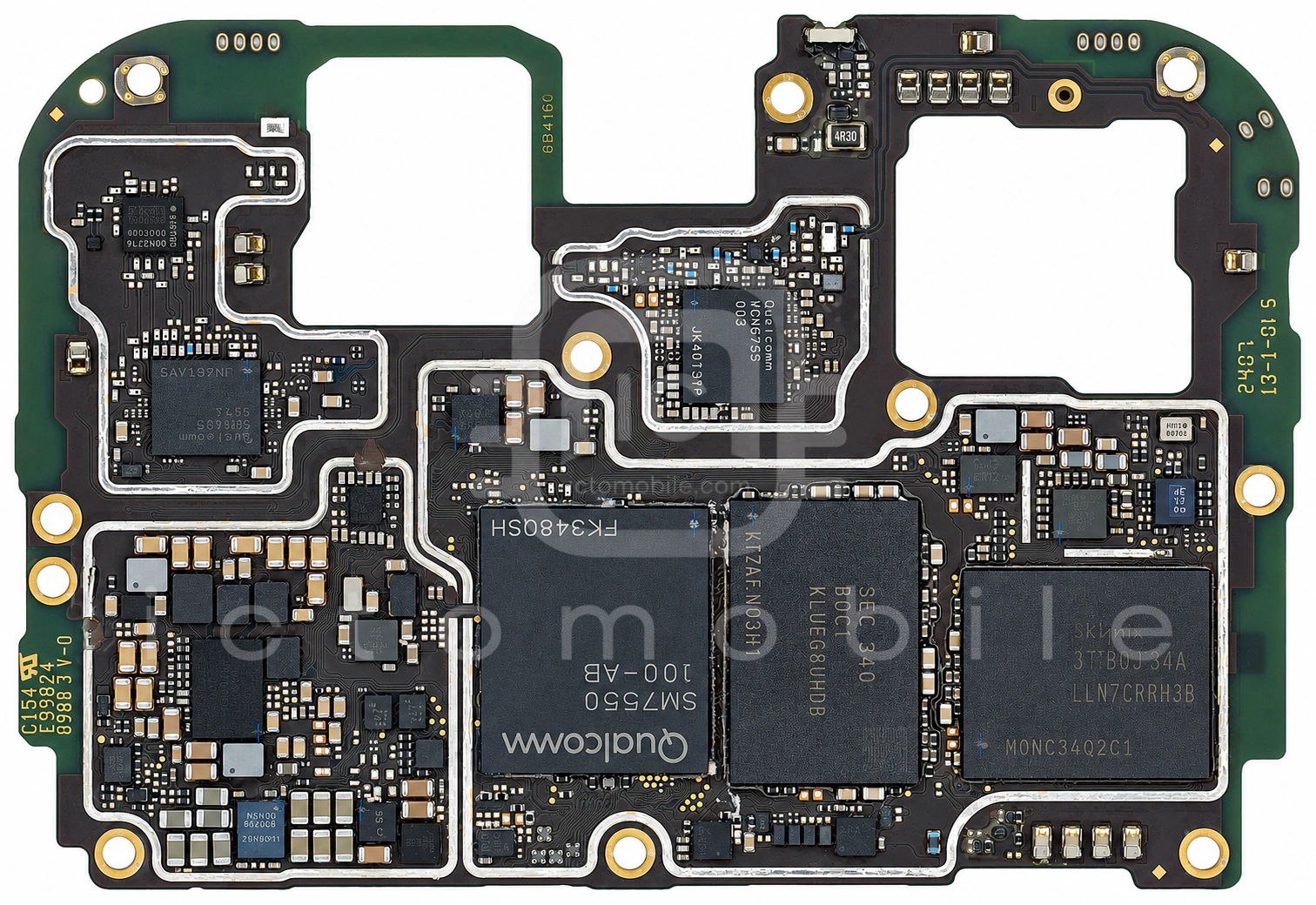

روی برد

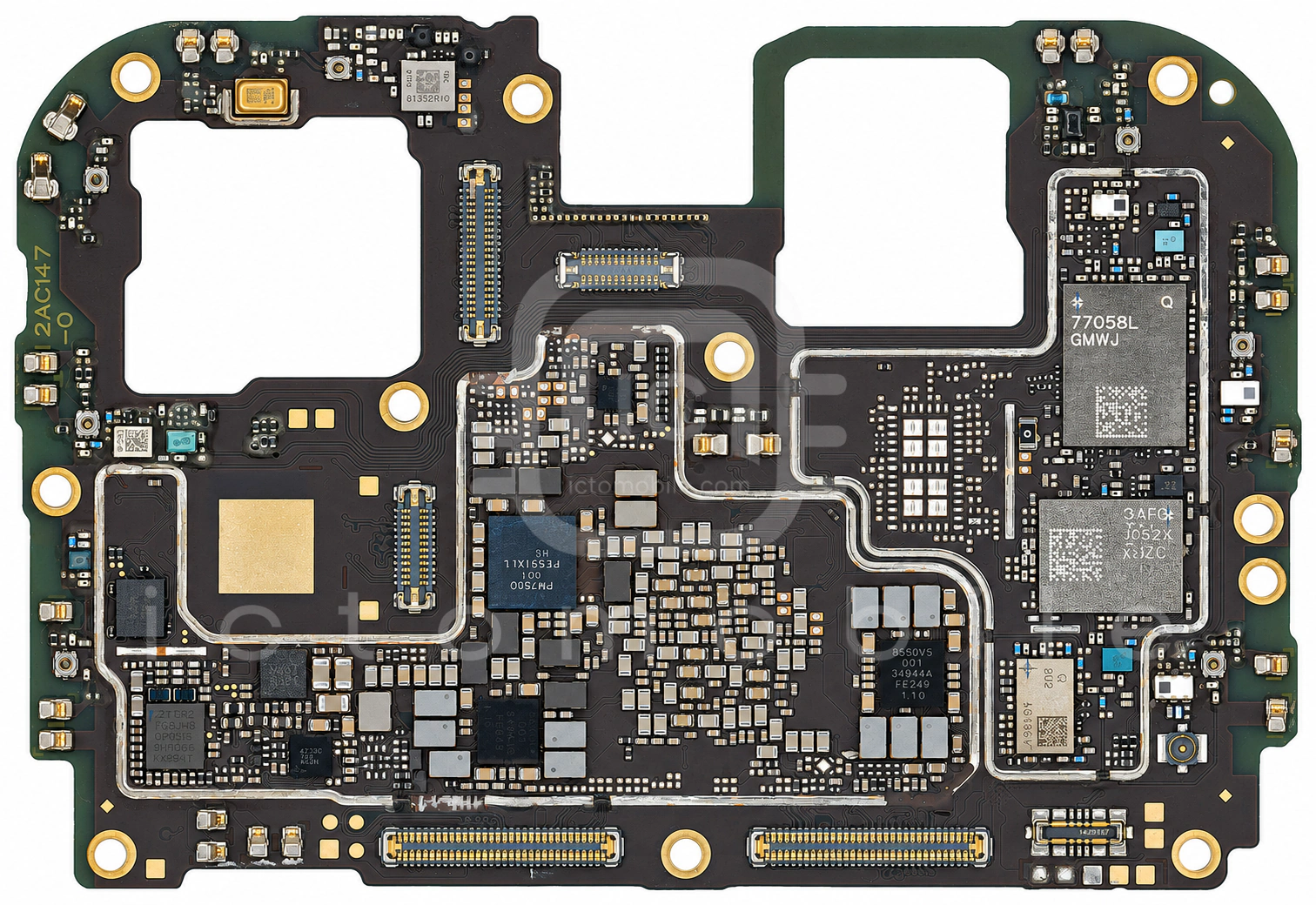

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۰ موقعیت از ۳۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱WCN6755بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۲AW86927FCRدرایور ویبراتورAwinic←

۳WCD9370Codec صوتQUALCOMM Incorporated←

۴PMK8750بافر کلاکQUALCOMM Incorporated←

۵KLUFG8RHGB-B0E1حافظه UFS (هارد)Samsung semiconductor←

۶H54GG8AYRKX291حافظه RAMSkhynix←

۷Snapdragon 7 Gen 3 5G SM7550-ABCPU بخش Application و BasebandQUALCOMM Incorporated←

۸LN3406DT2AGترانزیستور MosfetLRC←

۹LTVS20H9.0T5Gدیود محافظ ولتاژ TVSLRC←

۱۰SUPERVOOC SشارژOPPO←

۱۱PM7550BAHتغذیه (PMU)QUALCOMM Incorporated←

۱۲MP6412ریست سخت افزاریMonolithic Power System←

۱۳PMR735Dتغذیه بخش RFQUALCOMM Incorporated←

۱۴AW88265FCRآمپلی فایر صوتAwinic←

۱۵SDR435فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←

۱۶QDM2316سوئیچ آنتن DiversityQUALCOMM Incorporated←

۱۷QET6105APT (Average Power Tracking)QUALCOMM Incorporated←

۱۸LTVS20H24AT5Gدیود محافظ ولتاژ TVSLRC←

۱۹QM77058Lپاور آمپلی فایر 3G و 4G و 5GQORVO←

۲۰QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←

۲۱2U2سوئیچ آنتنQUALCOMM Incorporated←

۲۲PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۲۳PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۲۴PM7550تغذیه (PMU)QUALCOMM Incorporated←

۲۵PM8010تغذیه دوربینQUALCOMM Incorporated←

۲۶WAS4783Cدرایور USB Type-CWILLSEMI←

۲۷AW88265FCRآمپلی فایر صوتAwinic←

۲۸22T3R3NFCNXP Semiconductors←

۲۹BMI220سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←

۳۰QDM7678سوئیچ آنتن 5GQUALCOMM Incorporated←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
