برد شیائومی Redmi Turbo3 (1351N16TM0A)

1351N16TM0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

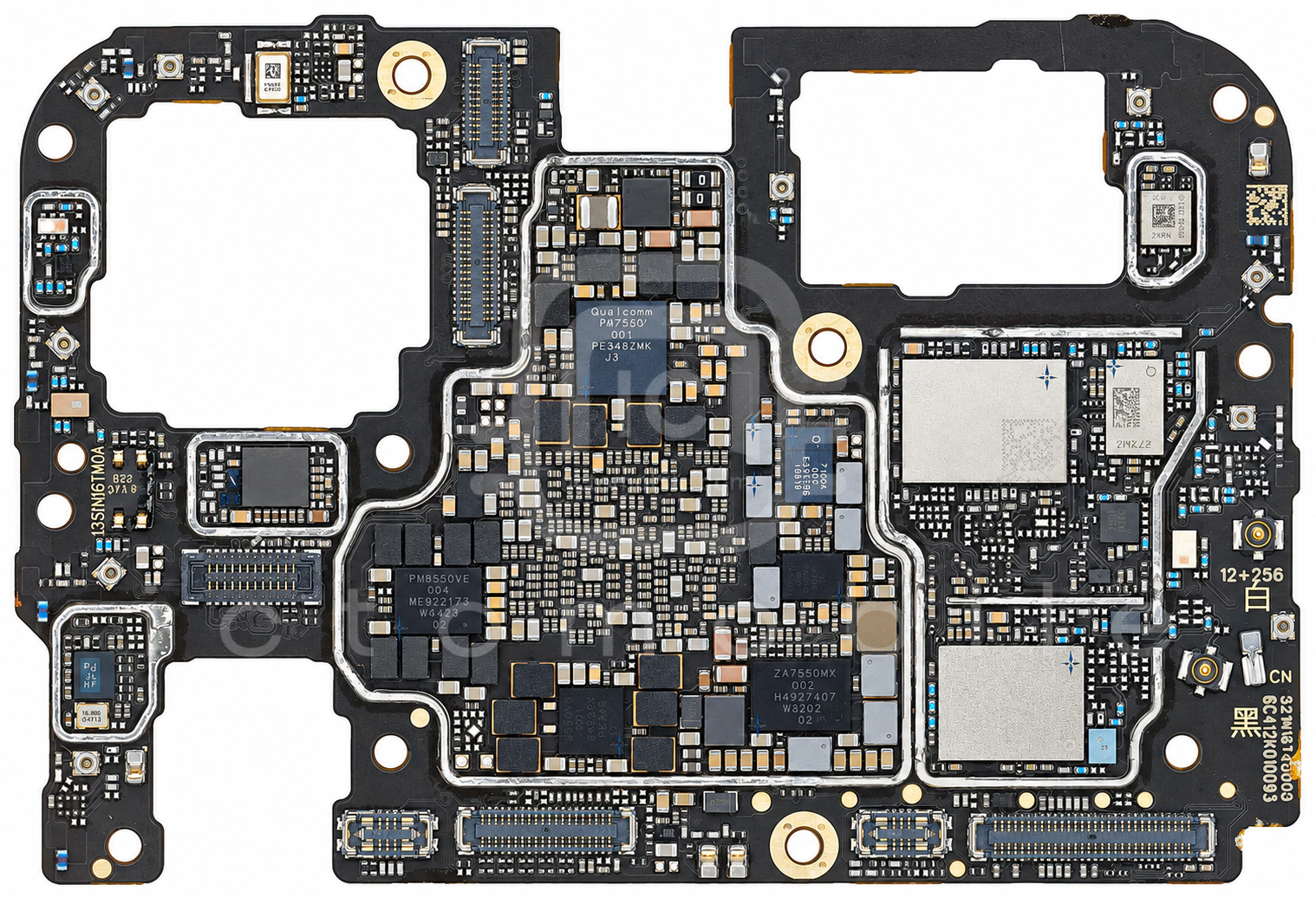

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

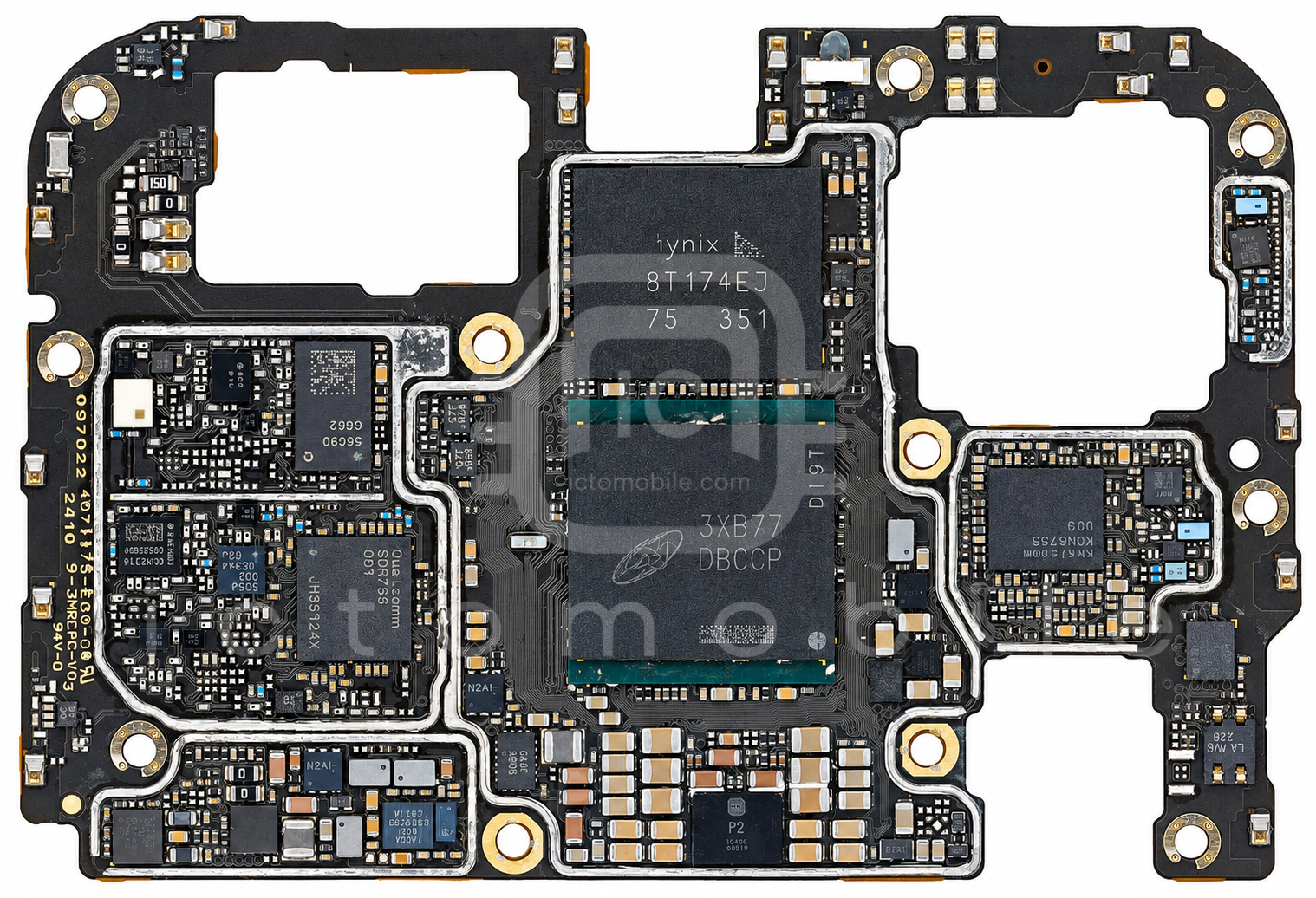

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۶ موقعیت از ۴۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۲HN8T174EJKX075حافظه UFS (هارد)Skhynix←
۳ET5A3ADJZBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۴SAFFB1G56KB0F0AR15فیلتر مسیر GPSنامعلوم←
۵MXD8549RCتیونر آنتن RFMAXSCEND←
۶MXD8539Hسوئیچ آنتنMAXSCEND←
۷SDR753فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۸SGM2038-1.2رگولاتور ولتاژ LDOSG Micro←
۹QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۰QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۱HL7603WL05کانورتر ولتاژ (DC/DC Voltage Converter)HMI Semi←
۱۲PMK8635بافر کلاکQUALCOMM Incorporated←
۱۳MT62F1536M64D8CL-023 WTحافظه RAMMicron←
۱۴WCN6755بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۵QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۱۶SAPRY1G74BA0B0Aفیلتر RFMurata←
۱۷QDM6577سوئیچ آنتن 5GQUALCOMM Incorporated←
۱۸AW88261FORآمپلی فایر صوتAwinic←
۱۹QPM6477پاور آمپلی فایر 5GQORVO←
۲۰SC8581CFFRشارژXiaomi←
۲۱WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۲۲QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۲۳MXD8548JKCتیونر آنتن RFMAXSCEND←
۲۴PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۲۵QDM2316سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۶PM7550تغذیه (PMU)QUALCOMM Incorporated←
۲۷SGM4565XUWQ10Gفیلتر EMI و محافظ ESDSG Micro←
۲۸PMG1110کانورتر ولتاژ (DC/DC Voltage Converter)QUALCOMM Incorporated←
۲۹PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۳۰AW88261FORآمپلی فایر صوتAwinic←
۳۱PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۳۲QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۳۳AW86927FCRدرایور ویبراتورAwinic←
۳۴LN3420ADT2AGترانزیستور MosfetLRC←
۳۵PM8010تغذیه دوربینQUALCOMM Incorporated←
۳۶LN3420ADT2AGترانزیستور MosfetLRC←
۳۷WCD9375Codec صوتQUALCOMM Incorporated←
۳۸Snapdragon 8s Gen 3 SM8635CPU بخش Application و BasebandQUALCOMM Incorporated←
۳۹QM56030ماژول FEM باندهای 2G و 3G و 4GQORVO←
۴۰SN220TUK-B13LS0NFCNXP Semiconductors←
۴۱VC1899Uسوئیچ SP3TVANCHIP←
۴۲MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۴۳LSM6DSVQTRسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۴۴QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۴۵PM7550BAHتغذیه (PMU)QUALCOMM Incorporated←
۴۶SGM4565XUWQ10Gفیلتر EMI و محافظ ESDSG Micro←
