برد شیائومی Note 13 4G (LLDM335)

LLDM335

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

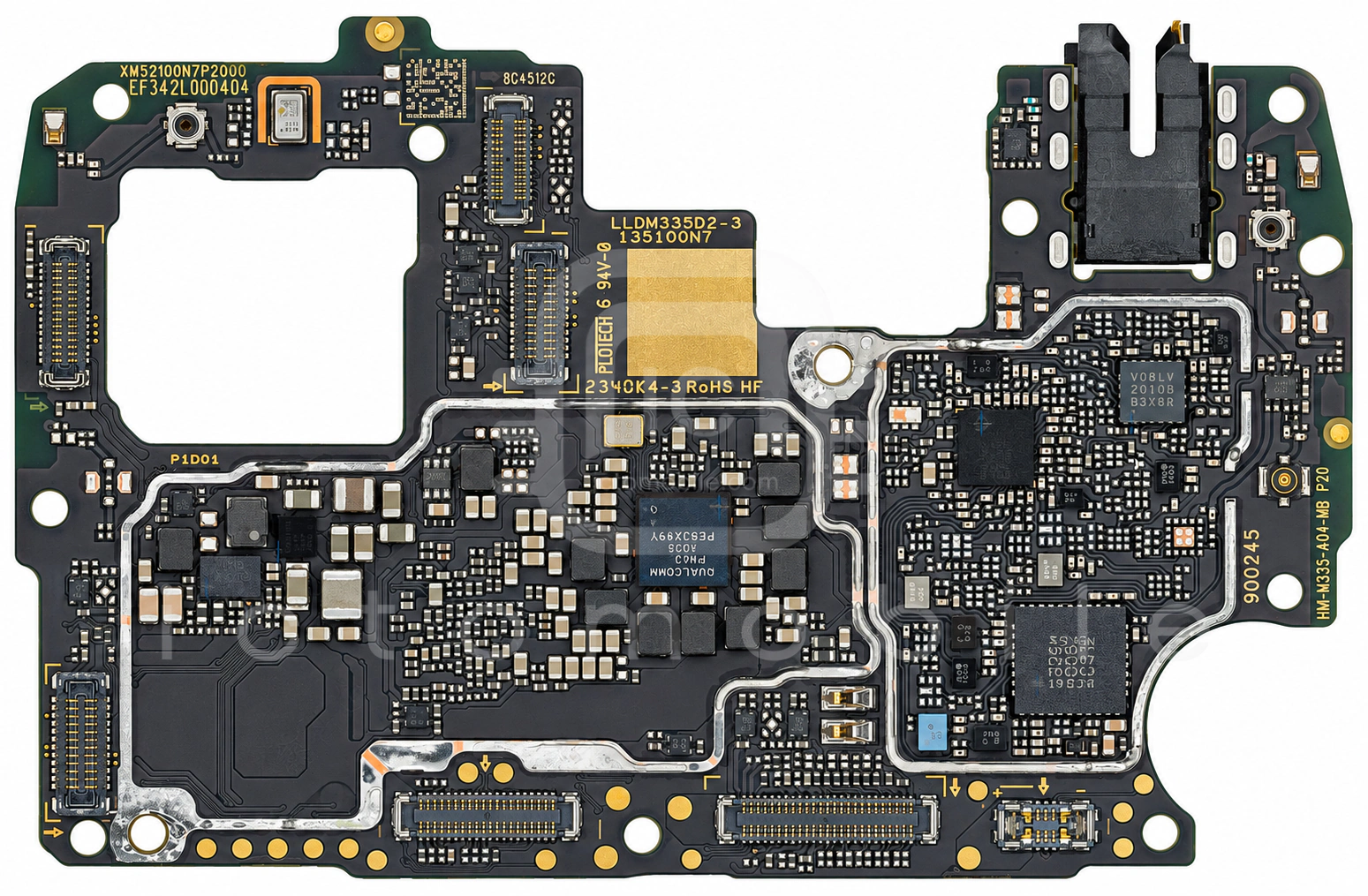

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

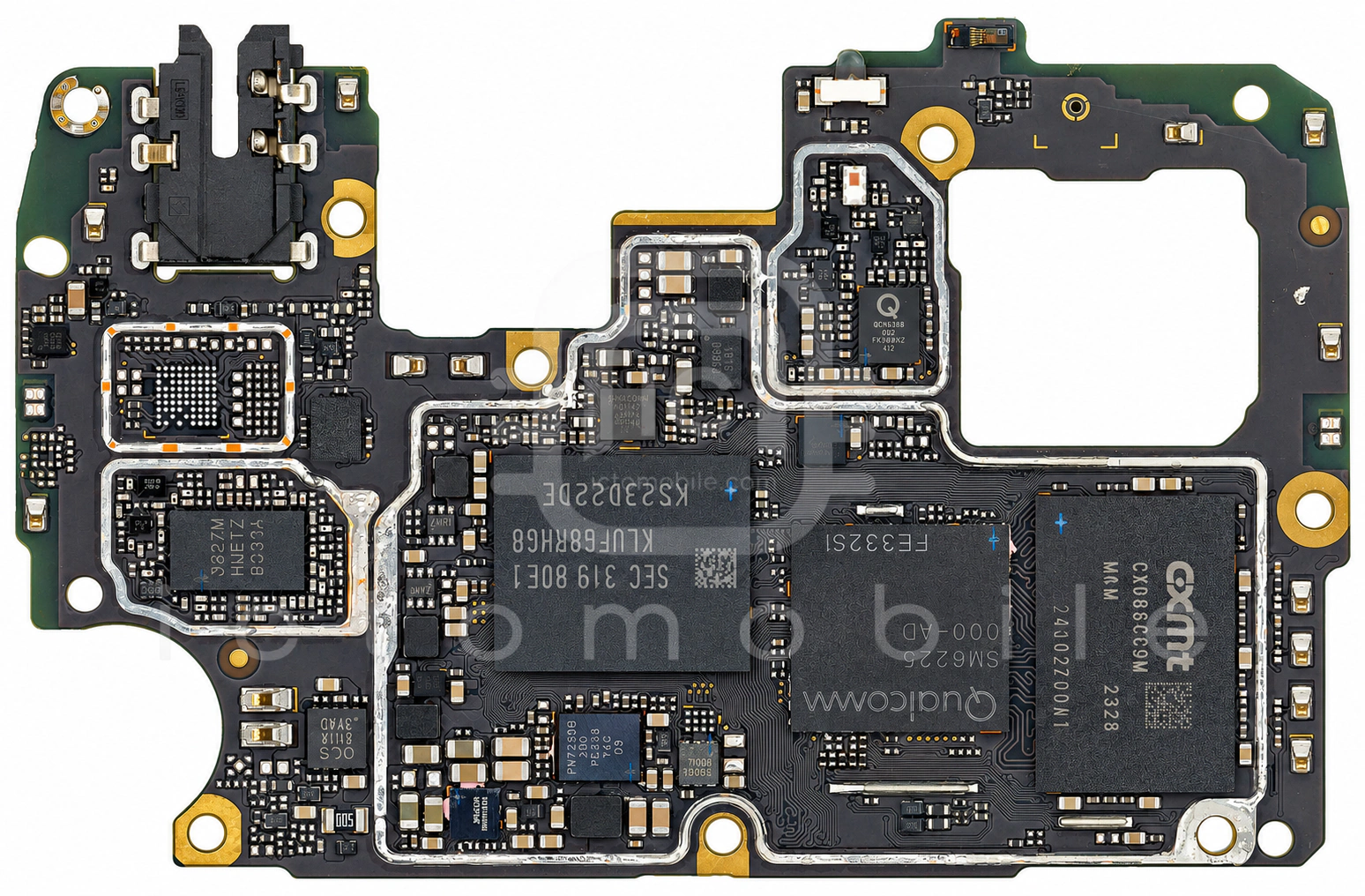

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۴ موقعیت از ۳۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱PM6225تغذیه (PMU)QUALCOMM Incorporated←
۲NZ5596Mماژول FEM باندهای 2G و 3G و 4GLansus←
۳WCN3988بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۴PM7250Bتغذیه (PMU)QUALCOMM Incorporated←
۵TS5MP646سوئیچ آنالوگ SPDTTexas Instruments←
۶AW87559FCRآمپلی فایر صوتAwinic←
۷WL2836D18-4رگولاتور ولتاژ LDOWILLSEMI←
۸AW37030D300DNRرگولاتور ولتاژ LDOAwinic←
۹PMPB07R3ENترانزیستور MosfetNexperia←
۱۰WD10721Vکانورتر ولتاژ (DC/DC Voltage Converter)OmniVision←
۱۱OCP8111Aدرایور LED فلاش دوربینOrient Chip Semiconductor←
۱۲WD10721Vکانورتر ولتاژ (DC/DC Voltage Converter)OmniVision←
۱۳AW37030D280DNRرگولاتور ولتاژ LDOAwinic←
۱۴WCD9370Codec صوتQUALCOMM Incorporated←
۱۵WD10721Vکانورتر ولتاژ (DC/DC Voltage Converter)OmniVision←
۱۶AW37030D330DNRرگولاتور ولتاژ LDOAwinic←
۱۷MXD8544Aسوئیچ SP4TMAXSCEND←
۱۸AW87559FCRآمپلی فایر صوتAwinic←
۱۹SM3010Aتغذیه صفحه نمایشSilicon Mitus←
۲۰BMI320سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۲۱QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۲WL2836D18-4رگولاتور ولتاژ LDOWILLSEMI←
۲۳Snapdragon 685 SM6225-ADCPU بخش Application و BasebandQUALCOMM Incorporated←
۲۴MXD98B1DBسوئیچ آنتن DiversityMAXSCEND←
۲۵NZ5627Mپاور آمپلی فایر 4GLansus←
۲۶BQ25960YBGRشارژTexas Instruments←
۲۷AW37030D300DNRرگولاتور ولتاژ LDOAwinic←
۲۸ADUX1050سنسور GRIP/SARADI -AnalogDevices←
۲۹AW37030D120DNRرگولاتور ولتاژ LDOAwinic←
۳۰WTR3925فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۳۱KLUFG8RHGB-B0E1حافظه UFS (هارد)Samsung semiconductor←
۳۲AW12022FLRسوئیچ آنالوگ DPDTAwinic←
۳۳WL2848D22-4رگولاتور ولتاژ LDOOmniVision←
۳۴CXDB6CCDM-MA-Mحافظه RAMCXMT←
