برد شیائومی Redmi A3 4G (LLDM337)

LLDM337

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

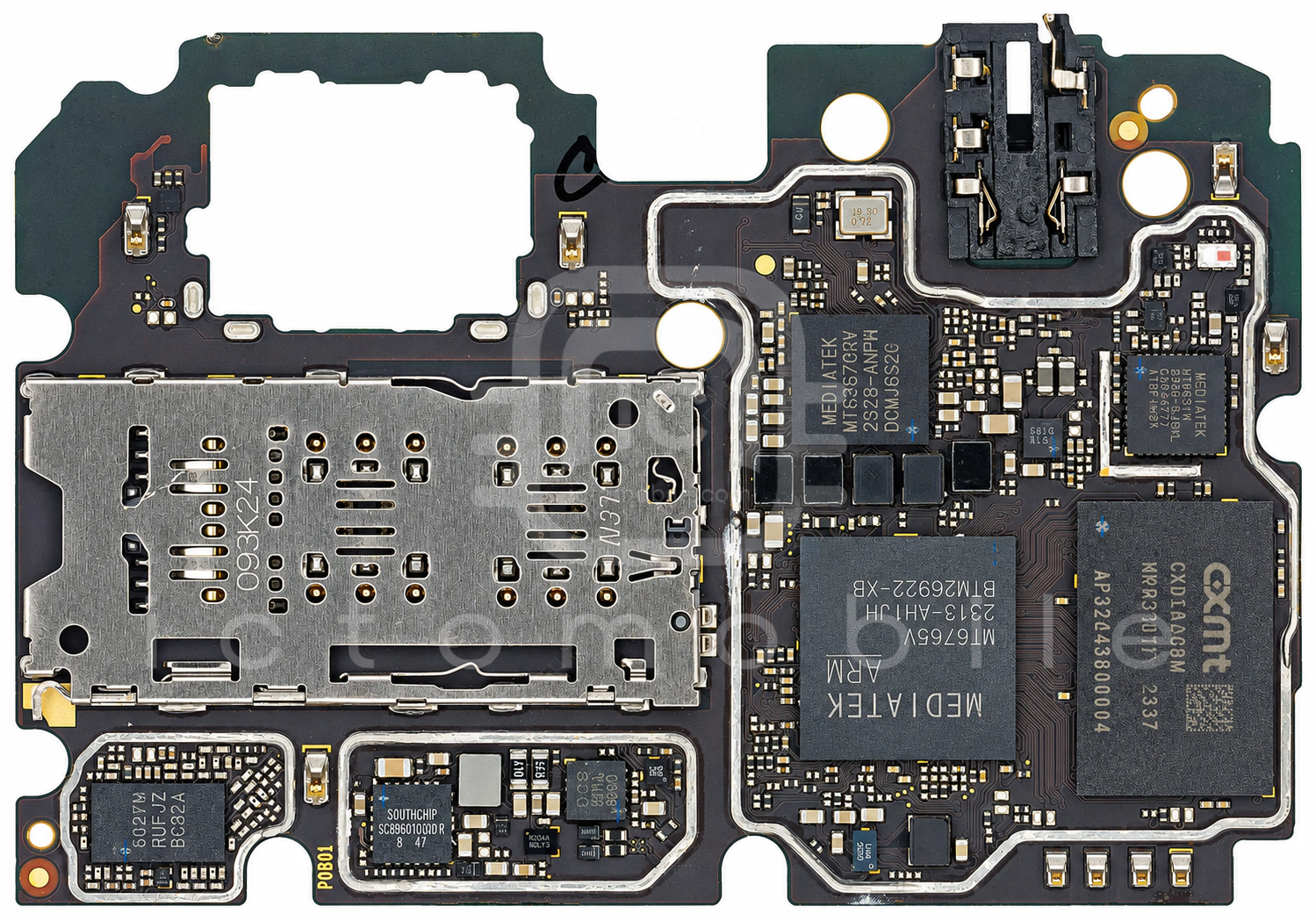

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

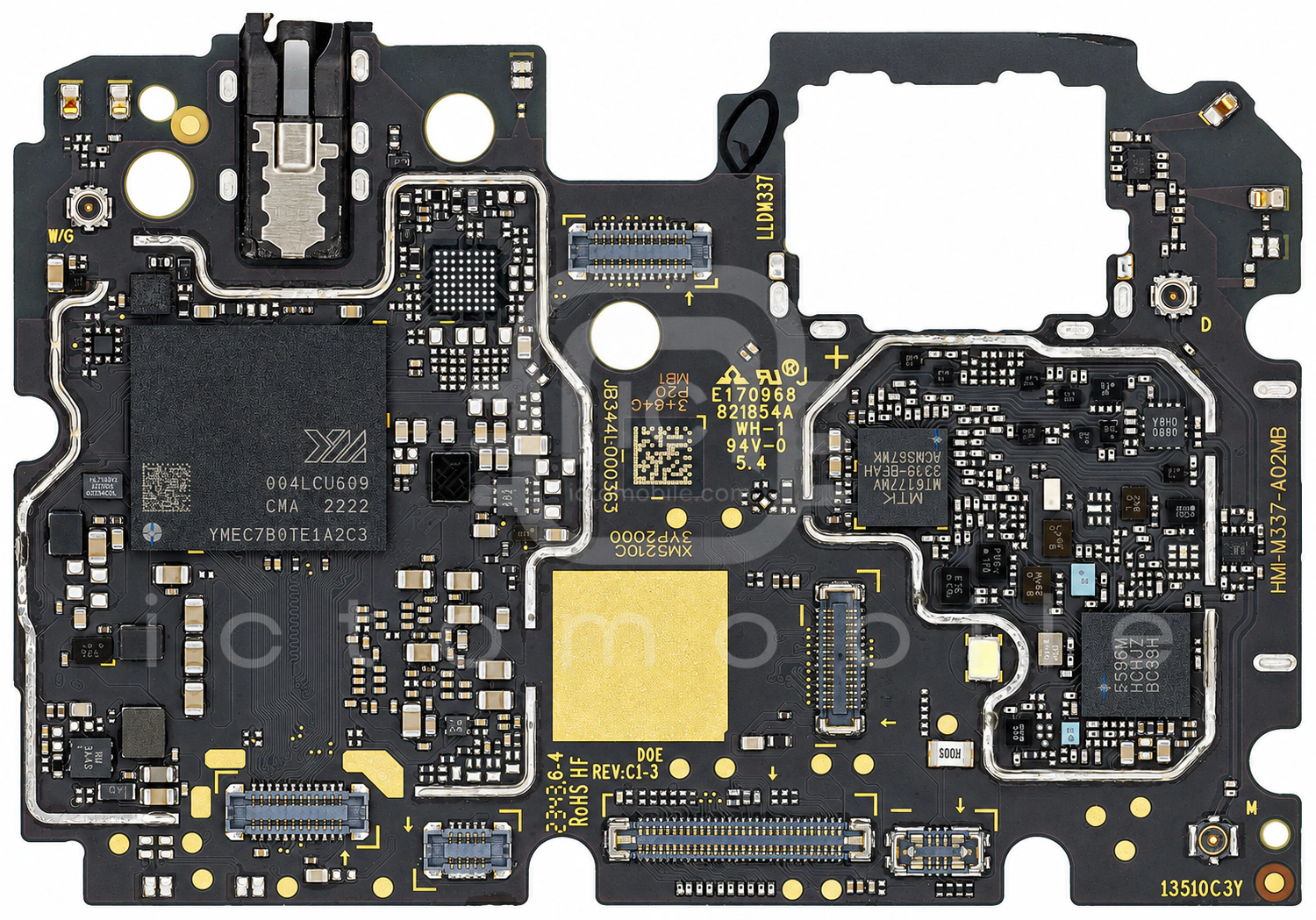

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۵ موقعیت از ۲۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱OCP8111Aدرایور LED فلاش دوربینOrient Chip Semiconductor←
۲MT6177MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۳MT6691ZXPکانورتر ولتاژ (DC/DC Voltage Converter)Mediatek←
۴MediaTek Helio G36 MT6765VCPU بخش Application و BasebandMediatek←
۵LIS2HH12سنسور شتاب (Accelerometer)STMicroelectronics←
۶MXD8544Aسوئیچ SP4TMAXSCEND←
۷QM11022سوئیچ آنتنQORVO←
۸MXD8680Sسوئیچ آنتن DiversityMAXSCEND←
۹AW32905FCRمحافظ اضافه ولتاژAwinic←
۱۰OCP2131WPADتغذیه صفحه نمایشOrient Chip Semiconductor←
۱۱SC89601DQDLRشارژSOUTHCHIP←
۱۲MT6357CRVتغذیه و شارژ و Codec صوتMediatek←
۱۳NZ5596Mماژول FEM باندهای 2G و 3G و 4GLansus←
۱۴MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۵SC2150Aدرایور USB Type-CSOUTHCHIP←
۱۶151Xآمپلی فایر صوتنامعلوم←
۱۷HL7593W2کانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←
۱۸MT6690Nکانورتر ولتاژ (DC/DC Voltage Converter)Mediatek←
۱۹AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۲۰MT6680Pرگولاتور ولتاژ LDOMediatek←
۲۱H26M51002KPRحافظه eMMC (هارد)Skhynix←
۲۲NZ5627Mپاور آمپلی فایر 4GLansus←
۲۳AW9962Eدرایور بک لایت LCDAwinic←
۲۴NCP114AMX180TBGرگولاتور ولتاژ LDOON Semiconductor←
۲۵CXDBBCCBM-MK-Bحافظه RAMCXMT←
