برد شیائومی Mi 14 Ultra (135300N1)

135300N1

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

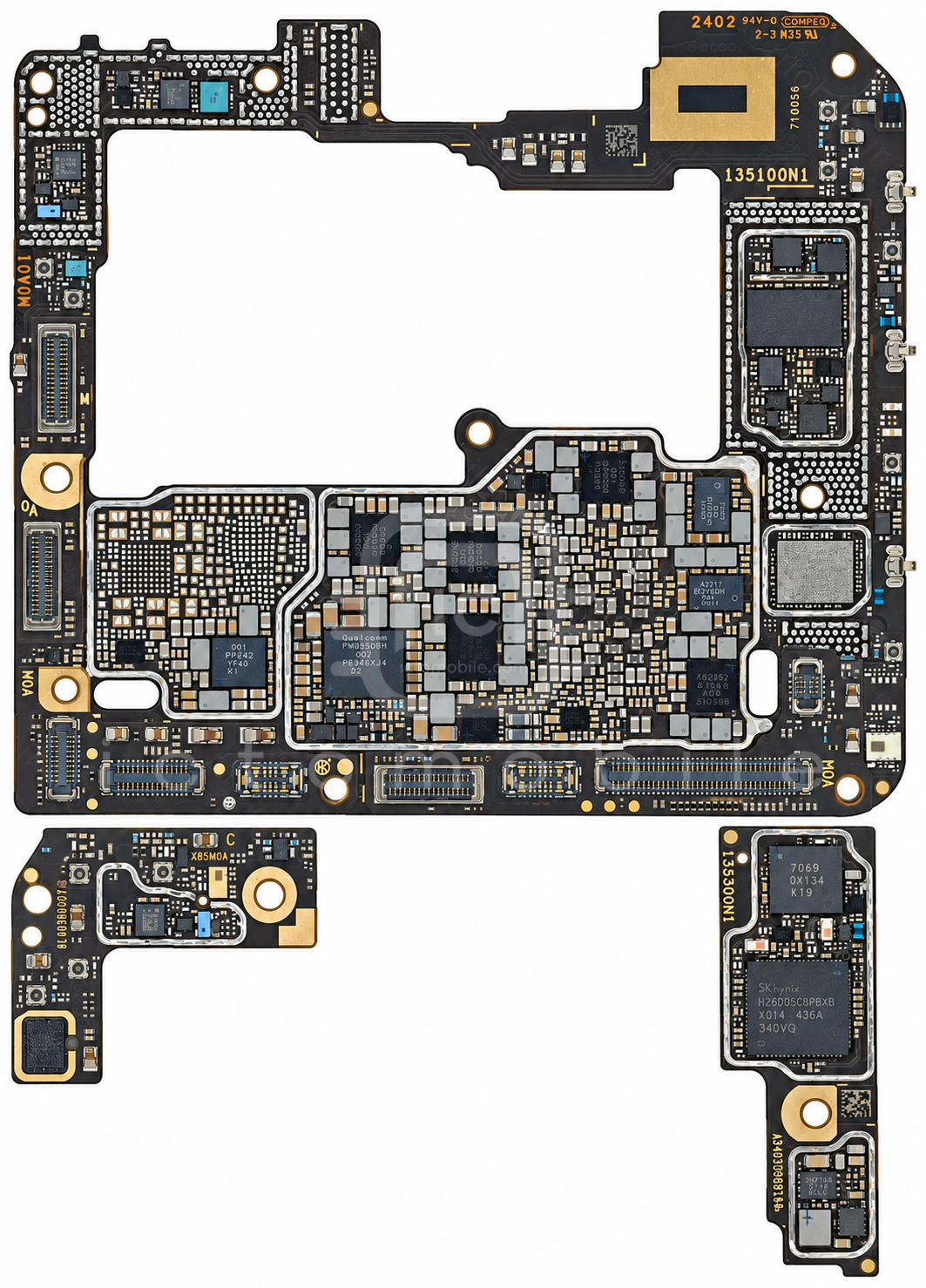

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

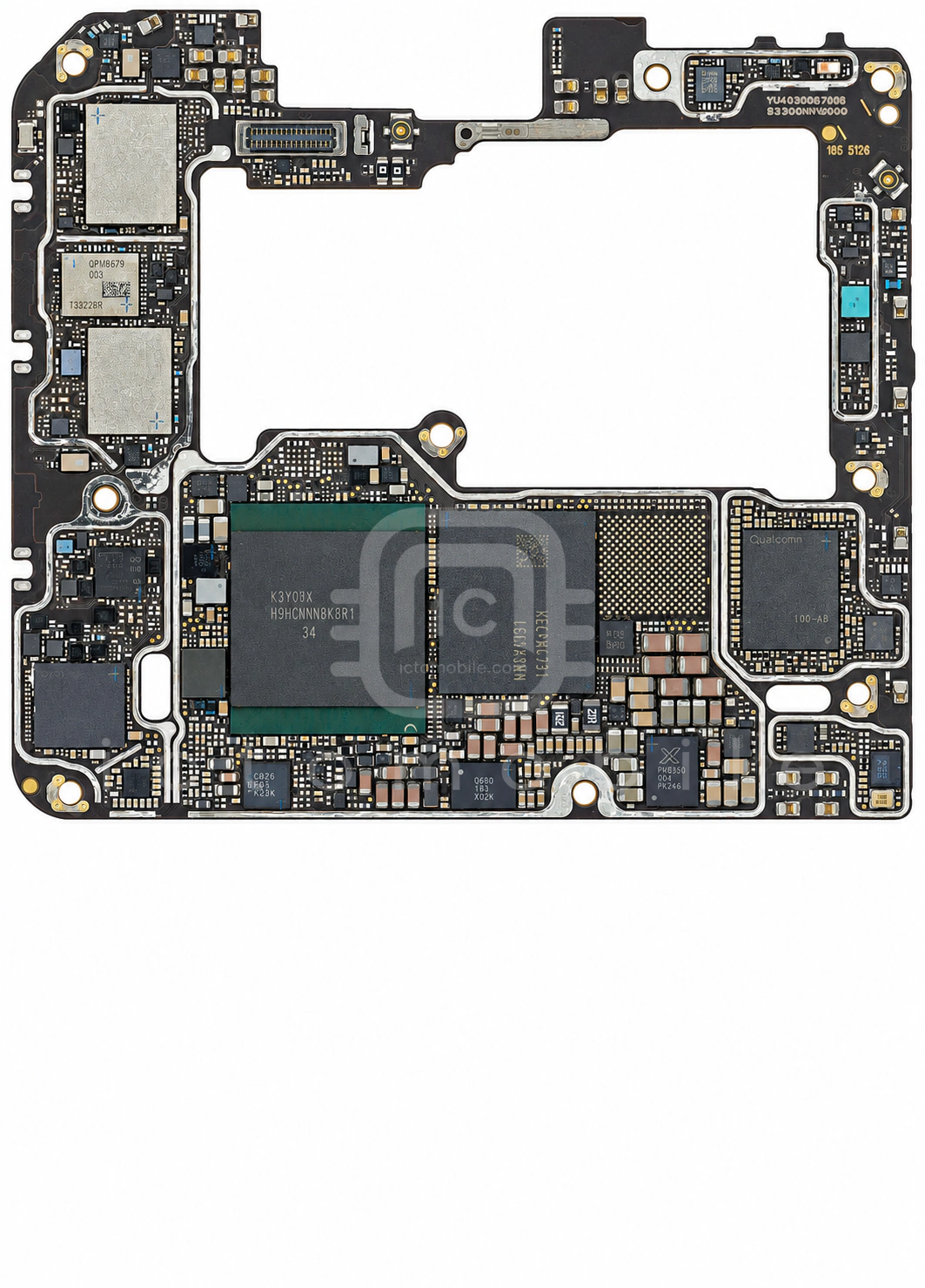

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۷۰ موقعیت از ۷۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲SGM2045-1.80XXDH4Gرگولاتور ولتاژ LDOSG Micro←
۳SDR753فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۴Snapdragon 8 Gen 3 SM8650-ABCPU بخش Application و BasebandQUALCOMM Incorporated←
۵PM8550BHشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۶WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۷QXF2076ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۸PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۹QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۱۰PM8010تغذیه دوربینQUALCOMM Incorporated←
۱۱QM11133سوئیچ SP3TQORVO←
۱۲VC1624سوئیچ آنتنVANCHIP←
۱۳QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۱۴MXD8549PVتیونر آنتن RFMAXSCEND←
۱۵QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۱۶PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۱۷RX6006EQKفرستنده و گیرنده رادیویی (RF Transceiver)Runxin←
۱۸WL2863D29-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۱۹QPM6577آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۲۰QM13545TR13سوئیچ SP4TQORVO←
۲۱QM13544TR13سوئیچ آنالوگQORVO←
۲۲PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۲۳PMK8650بافر کلاکQUALCOMM Incorporated←
۲۴MXD8442Hسوئیچ SP4TMAXSCEND←
۲۵QM11133سوئیچ SP3TQORVO←
۲۶QM77048Bماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۷THGJFLT1E45BATPحافظه UFS (هارد)Toshiba Semiconductor←
۲۸QM13545TR13سوئیچ SP4TQORVO←
۲۹SC8585CFFRشارژXiaomi←
۳۰QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۳۱H58G76BK8H-X095حافظه RAMSkhynix←
۳۲NU1665WDNBشارژ بی سیمNuVolta Technologies←
۳۳QXF2076ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۳۴SGM6611Cکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۳۵CS35L42آمپلی فایر صوتCirrus Logic←
۳۶TMUX646NZECRسوئیچ آنالوگTexas Instruments←
۳۷MXD8549PVتیونر آنتن RFMAXSCEND←
۳۸CS35L42آمپلی فایر صوتCirrus Logic←
۳۹QDM6303سوئیچ آنتن DiversityQUALCOMM Incorporated←
۴۰AW39114QNRمبدل سطح ولتاژ (Level Shifter/Level Translator)Awinic←
۴۱ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۴۲WNM3062Aترانزیستور MosfetWILLSEMI←
۴۳WS4694Cسوئیچ بار (Load Switch)OmniVision←
۴۴WNM3062Aترانزیستور MosfetWILLSEMI←
۴۵LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۴۶QPM6579آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۴۷PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۴۸PM8550تغذیه (PMU)QUALCOMM Incorporated←
۴۹QM13344TR13سوئیچ SPSTQORVO←
۵۰VC7368پاور آمپلی فایر GSMVANCHIP←
۵۱HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۵۲HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۵۳PM8010تغذیه دوربینQUALCOMM Incorporated←
۵۴PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۵۵VC7643-63پاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۵۶SX9373سنسور GRIP/SARSEMTECH←
۵۷PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۵۸QM13544TR13سوئیچ آنالوگQORVO←
۵۹MXDLN21BTآمپلی فایر کم نویز (LNA)MAXSCEND←
۶۰QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۶۱PMDXB600UNEترانزیستور MosfetNexperia←
۶۲WCD9395Codec صوتQUALCOMM Incorporated←
۶۳QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۶۴WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۶۵SN220TUK-B13LS0NFCNXP Semiconductors←
۶۶HL7612WL01کانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←
۶۷WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۶۸QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۶۹QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۷۰HL7612WL01کانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←
