برد شیائومی Redmi 13C 5G (LLDM573)

LLDM573

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

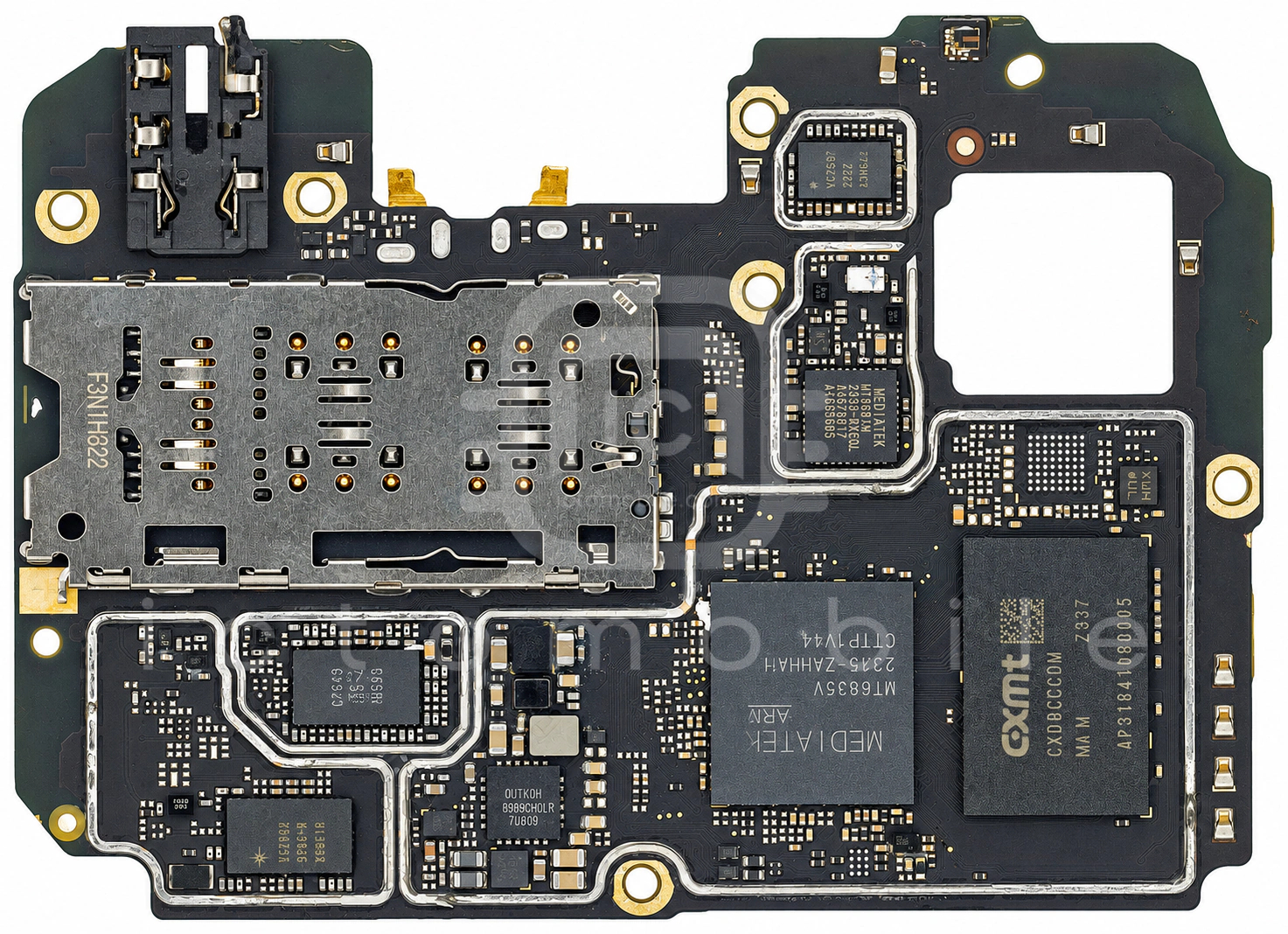

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

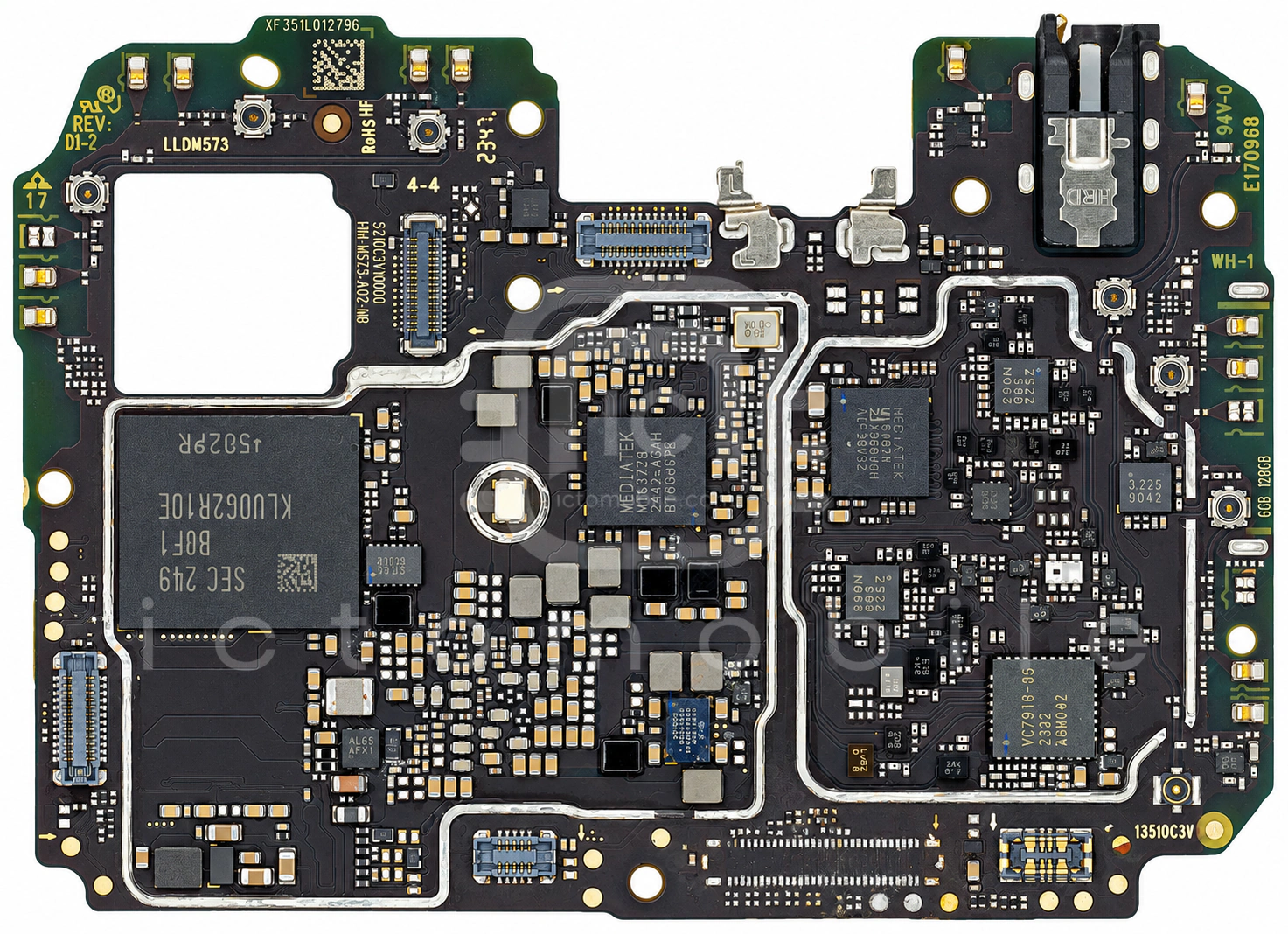

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۲ موقعیت از ۲۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MT6197Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۲SC2150Aدرایور USB Type-CSOUTHCHIP←
۳MT6399APT (Average Power Tracking)Mediatek←
۴SC89890HQDLRشارژSOUTHCHIP←
۵BMA253سنسور شتاب (Accelerometer)Bosch←
۶KLUDG2R1DE-B0F1حافظه UFS (هارد)Samsung semiconductor←
۷CXDBCCCDM-MAحافظه RAMCXMT←
۸AW9962Eدرایور بک لایت LCDAwinic←
۹VC3726سوئیچ آنتن DiversityVANCHIP←
۱۰VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۱۱OCP8132Aدرایور LED فلاش دوربینOrient Chip Semiconductor←
۱۲VC7643-26پاور آمپلی فایر 3G و 4GVANCHIP←
۱۳MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۴MT6319NPتغذیه (PMU)Mediatek←
۱۵VC7537پاور آمپلی فایر 3G و 4GVANCHIP←
۱۶MT6377Wتغذیه (PMU)Mediatek←
۱۷151Xآمپلی فایر صوتنامعلوم←
۱۸VC7916-35ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)VANCHIP←
۱۹VC3725-22Mآمپلی فایر کم نویز (LNA)VANCHIP←
۲۰OCP2131WPADتغذیه صفحه نمایشOrient Chip Semiconductor←
۲۱AW32915AFCRمحافظ اضافه ولتاژAwinic←
۲۲VC3725-22Mآمپلی فایر کم نویز (LNA)VANCHIP←
