برد شیائومی Mi 14 Pro (135100N2M0A01)

135100N2M0A01

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

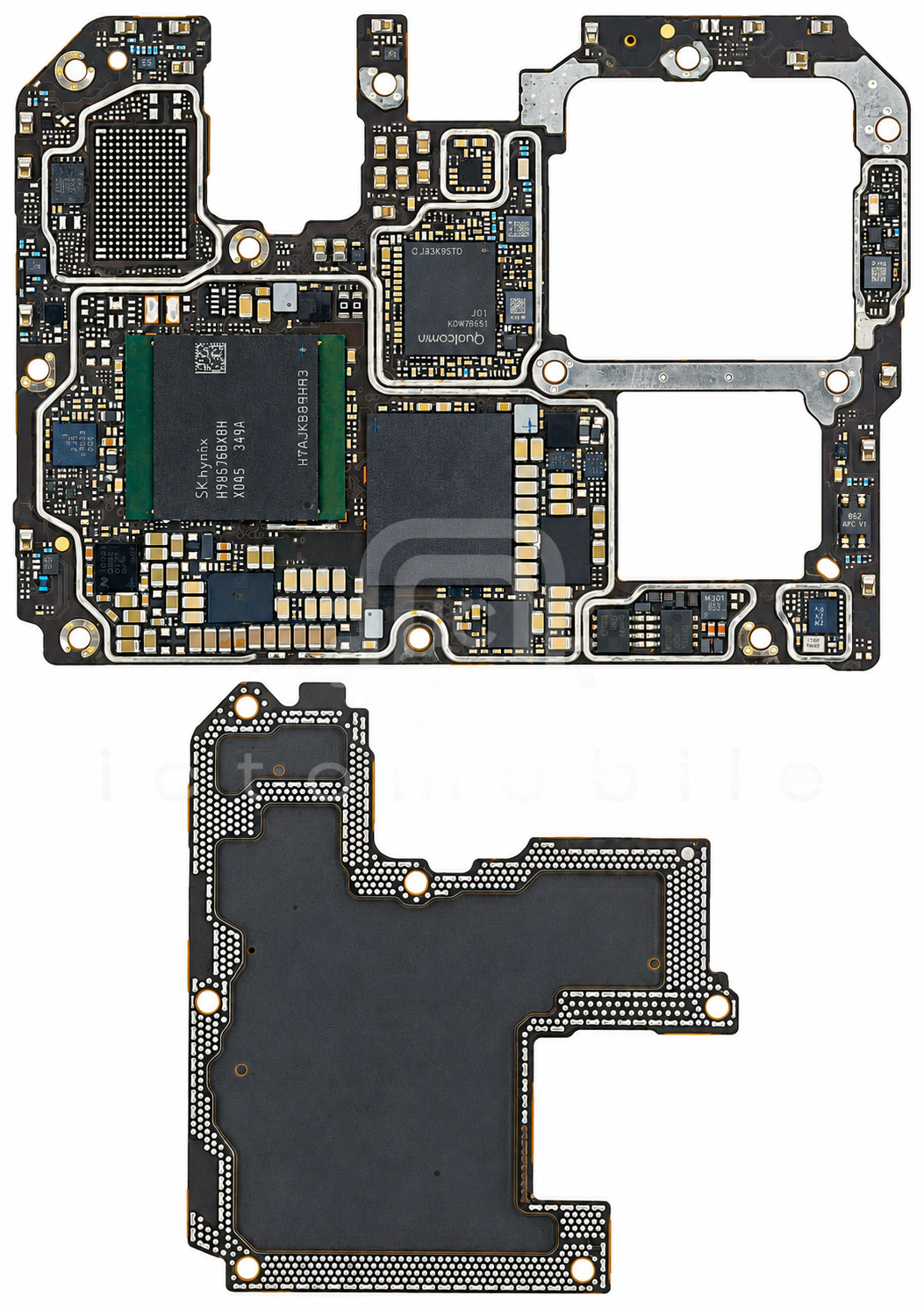

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

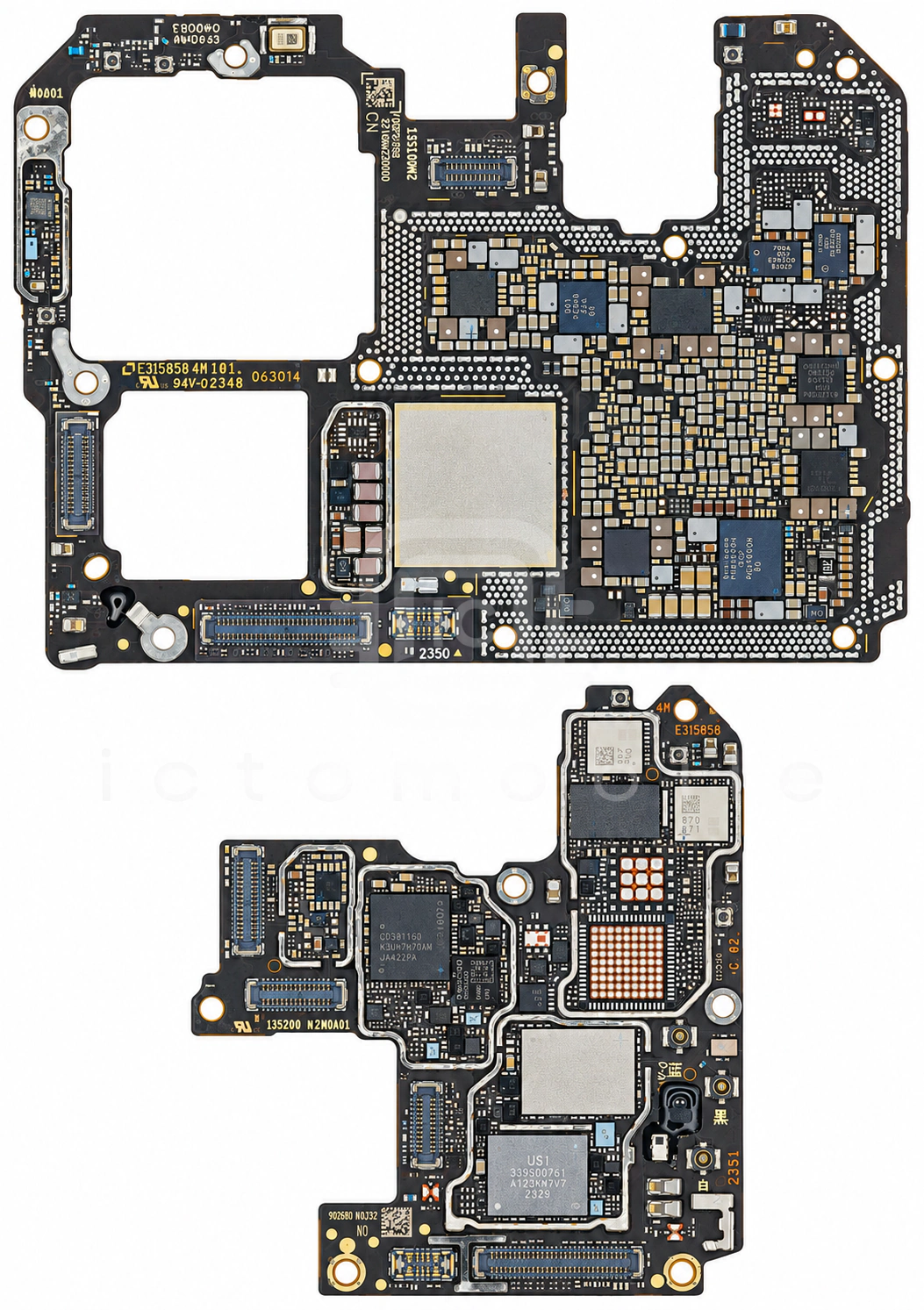

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۰ موقعیت از ۵۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۳QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۴QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۵PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۶CS35L42آمپلی فایر صوتCirrus Logic←
۷QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۸KTS1688محافظ اضافه ولتاژKinetic Technologies←
۹NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۱۰QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۱WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۱۲QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۳VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۱۴QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۱۵KLUGGARHHD-B0G1حافظه UFS (هارد)Samsung semiconductor←
۱۶CS35L42آمپلی فایر صوتCirrus Logic←
۱۷Snapdragon 8 Gen 3 SM8650-ABCPU بخش Application و BasebandQUALCOMM Incorporated←
۱۸H58G76BK8H-X095حافظه RAMSkhynix←
۱۹SC8581CFFRشارژXiaomi←
۲۰PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۲۱SX9373سنسور GRIP/SARSEMTECH←
۲۲PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۲۳ES30P4N3HXدیود محافظ ولتاژ TVSWuxi Etek Microelectronics Co←
۲۴NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۲۵PM8010تغذیه دوربینQUALCOMM Incorporated←
۲۶QDM4303سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۷QPM6677ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۲۸SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۹QM11133سوئیچ SP3TQORVO←
۳۰QPM6679ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۳۱ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۳۲PM8550تغذیه (PMU)QUALCOMM Incorporated←
۳۳WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۳۴HL7612WL01کانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←
۳۵PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۳۶SN220TUK-B13LS0NFCNXP Semiconductors←
۳۷NU1652WYYBشارژ بی سیمNuVolta Technologies←
۳۸QM13544TR13سوئیچ آنالوگQORVO←
۳۹PMK8650بافر کلاکQUALCOMM Incorporated←
۴۰PSMN2R4-30MLDترانزیستور MosfetNexperia←
۴۱SC8581CFFRشارژXiaomi←
۴۲PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۴۳QM13124Cسوئیچ آنتنQORVO←
۴۴PSMN2R4-30MLDترانزیستور MosfetNexperia←
۴۵PM8550BHشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۴۶QAT5569تیونر آنتن RFQUALCOMM Incorporated←
۴۷QM13544TR13سوئیچ آنالوگQORVO←
۴۸PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۴۹QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۵۰WCD9395Codec صوتQUALCOMM Incorporated←
