برد شیائومی Redmi Note 12 Pro Extreme Speed (13510M20M0A01)

13510M20M0A01

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

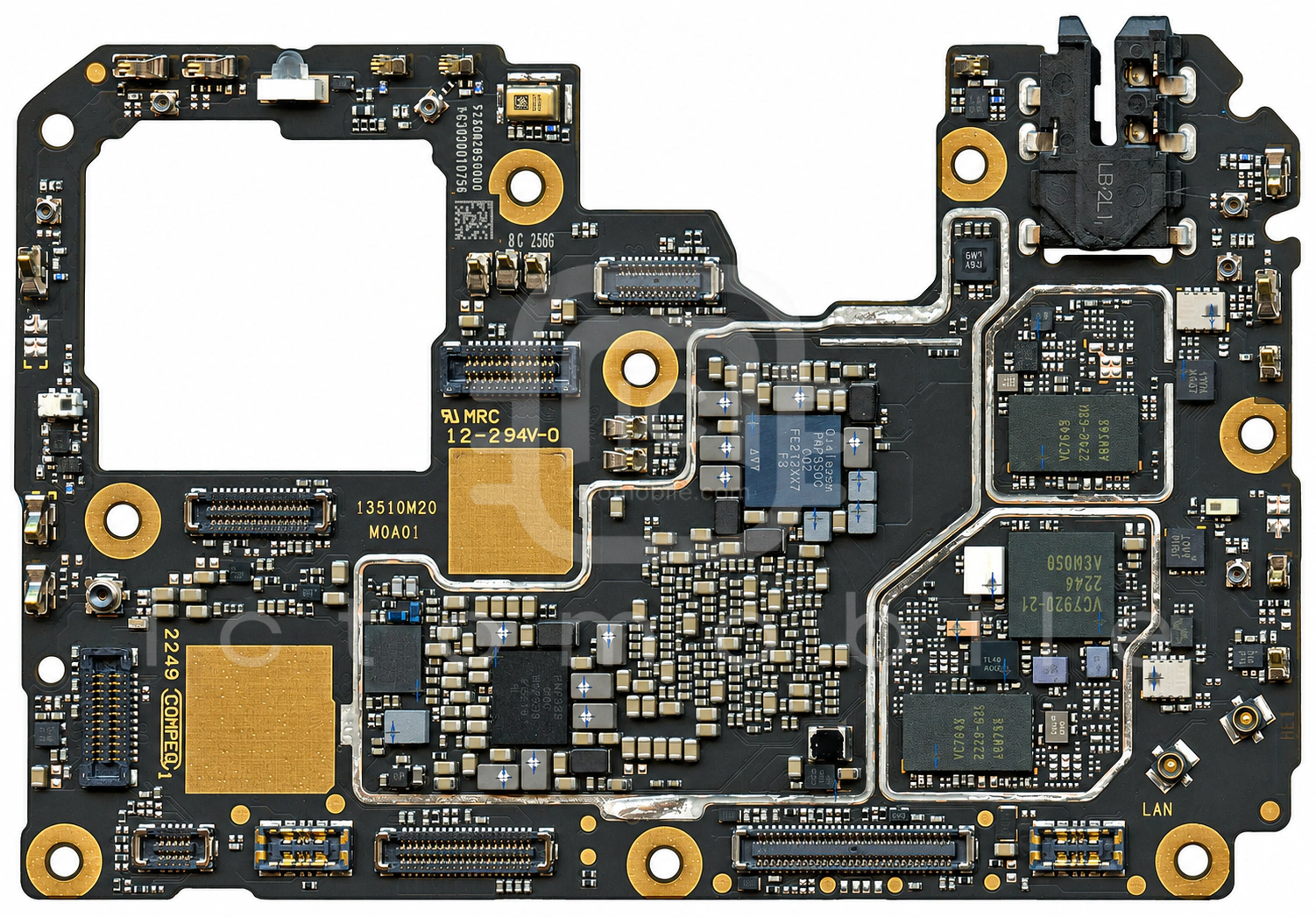

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

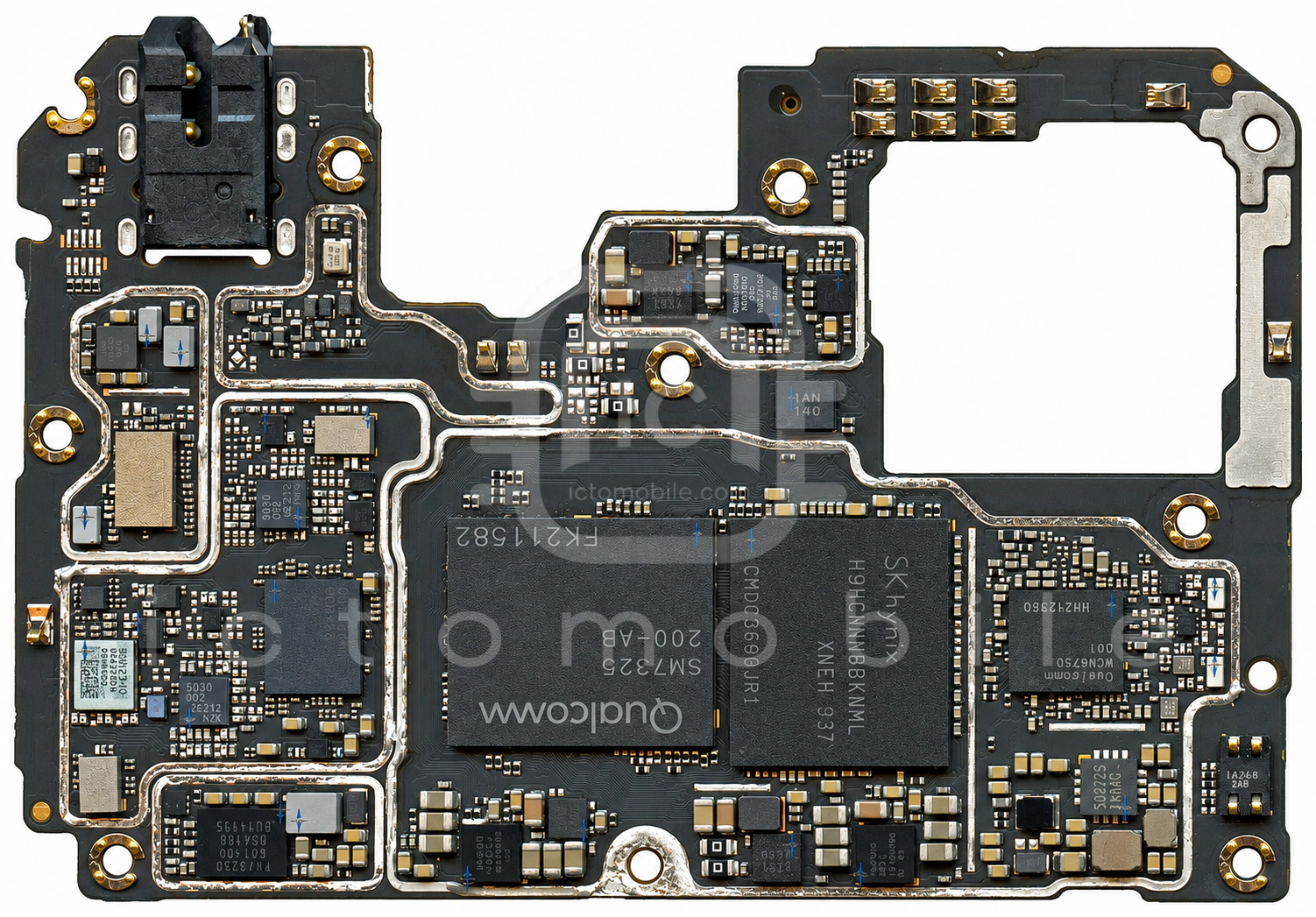

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۲ موقعیت از ۳۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲LN8000شارژLion Semiconductor←
۳SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۴QDM5577سوئیچ آنتن 5GQUALCOMM Incorporated←
۵QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۶Snapdragon 778G 5G SM7325CPU بخش Application و BasebandQUALCOMM Incorporated←
۷VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۸AW88261FCRآمپلی فایر صوتAwinic←
۹NT50372Sتغذیه صفحه نمایشNovaTek←
۱۰VC7920-21Mماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)VANCHIP←
۱۱SN110TUK1NFCNXP Semiconductors←
۱۲H9QT1G6DN6X132حافظه uMCP (هارد)Skhynix←
۱۳MXD8539Hسوئیچ آنتنMAXSCEND←
۱۴VC7643-63Lپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۱۵PM7325Bتغذیه (PMU)QUALCOMM Incorporated←
۱۶MXD8539Hسوئیچ آنتنMAXSCEND←
۱۷WNM3062Aترانزیستور MosfetWILLSEMI←
۱۸WCD9380Codec صوتQUALCOMM Incorporated←
۱۹PM8008تغذیه دوربینQUALCOMM Incorporated←
۲۰QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۲۱LN8000شارژLion Semiconductor←
۲۲BMI320سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۲۳AW88261FCRآمپلی فایر صوتAwinic←
۲۴QDM5577سوئیچ آنتن 5GQUALCOMM Incorporated←
۲۵QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۲۶PM7350Cتغذیه (PMU)QUALCOMM Incorporated←
۲۷WCN6750بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۲۸QPM6477پاور آمپلی فایر 5GQORVO←
۲۹PM7325تغذیه (PMU)QUALCOMM Incorporated←
۳۰PMK7325بافر کلاکQUALCOMM Incorporated←
۳۱QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۲SAPRY1G74BA0B0Aفیلتر RFMurata←
