برد شیائومی Redmi 12

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

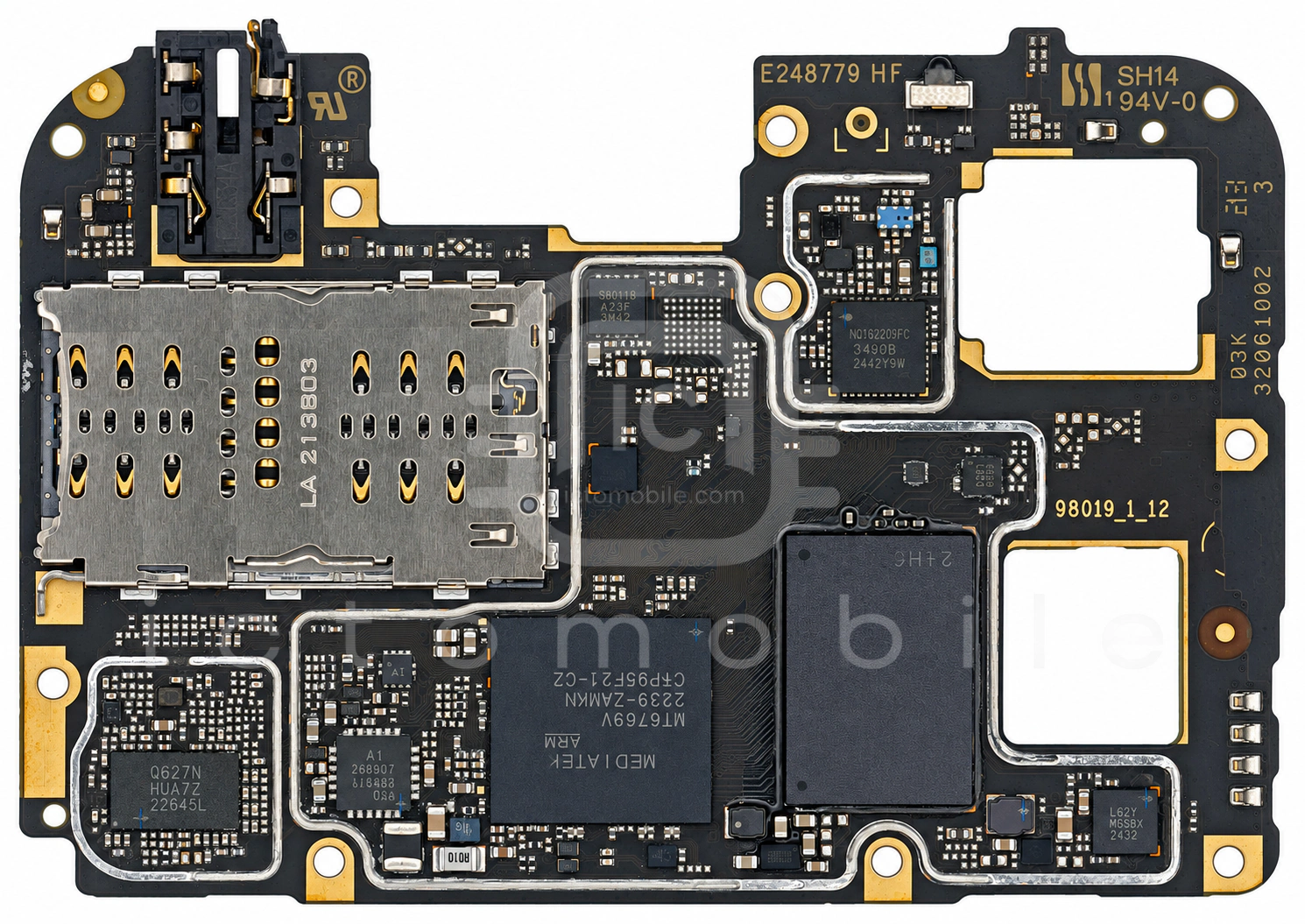

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

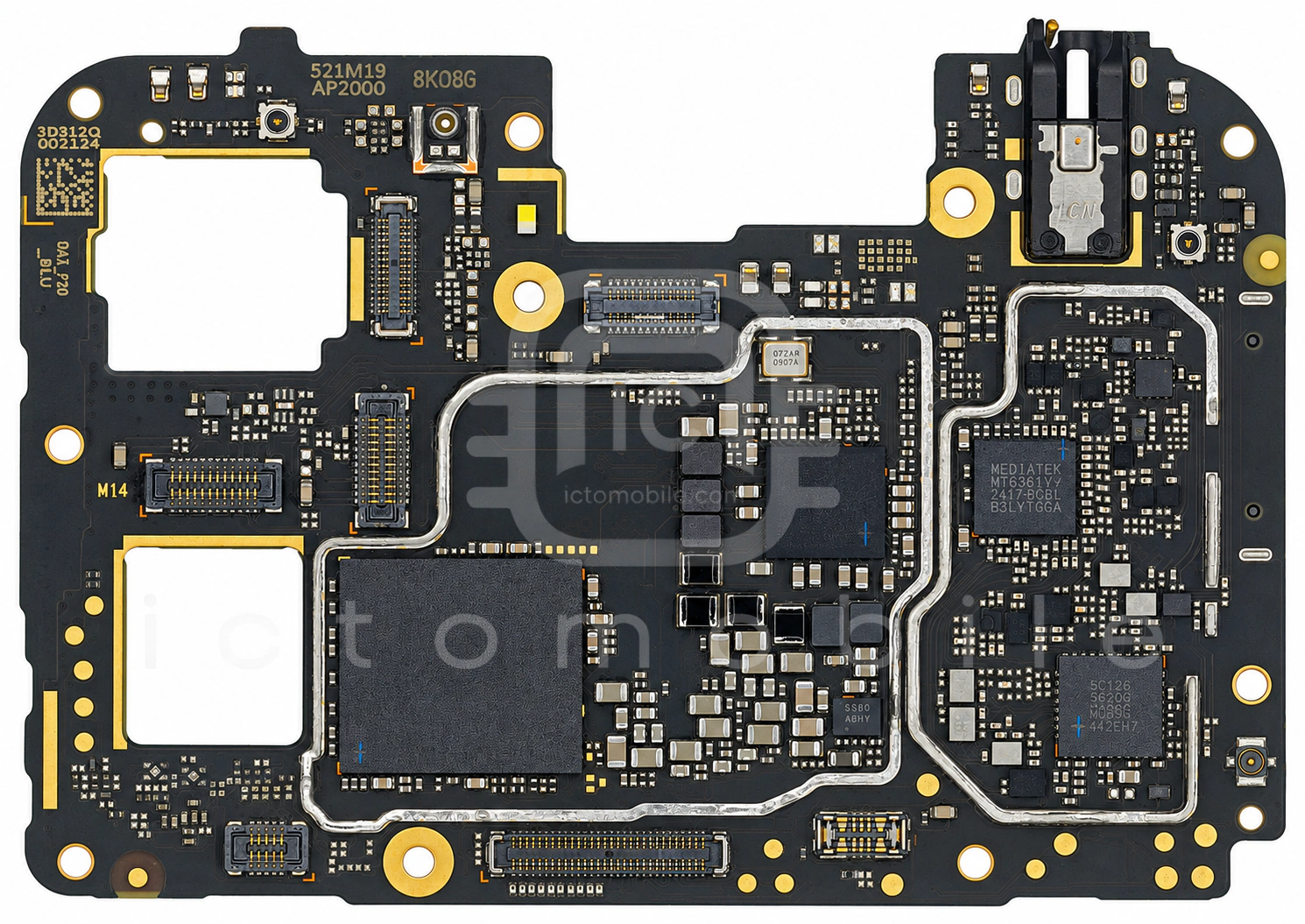

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۷ موقعیت از ۱۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MT6382Wتغذیه صفحه نمایشMediatek←
۲AW3641EDNRدرایور LED فلاش دوربینAwinic←
۳MT6358VWتغذیه (PMU) و Codec صوتMediatek←
۴BMA253سنسور شتاب (Accelerometer)Bosch←
۵MT6177Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۶MediaTek Helio G85 MT6769V-CZCPU بخش Application و BasebandMediatek←
۷NZ5596Mماژول FEM باندهای 2G و 3G و 4GLansus←
۸YMEC9B0TE3A2C3حافظه eMMC (هارد)YMTC←
۹AW37501BCSRتغذیه صفحه نمایشAwinic←
۱۰KTD3136درایور بک لایت LCDKinetic Technologies←
۱۱NZ5627Mپاور آمپلی فایر 4GLansus←
۱۲TS5MP646سوئیچ آنالوگ SPDTTexas Instruments←
۱۳MXD8680Sسوئیچ آنتن DiversityMAXSCEND←
۱۴CXDB4ABAM-MKحافظه RAMCXMT←
۱۵BQ25890HشارژTexas Instruments←
۱۶MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۷AW87390FCRآمپلی فایر صوتAwinic←
