برد سامسونگ A05 (SM-A055F)

SM-A055F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

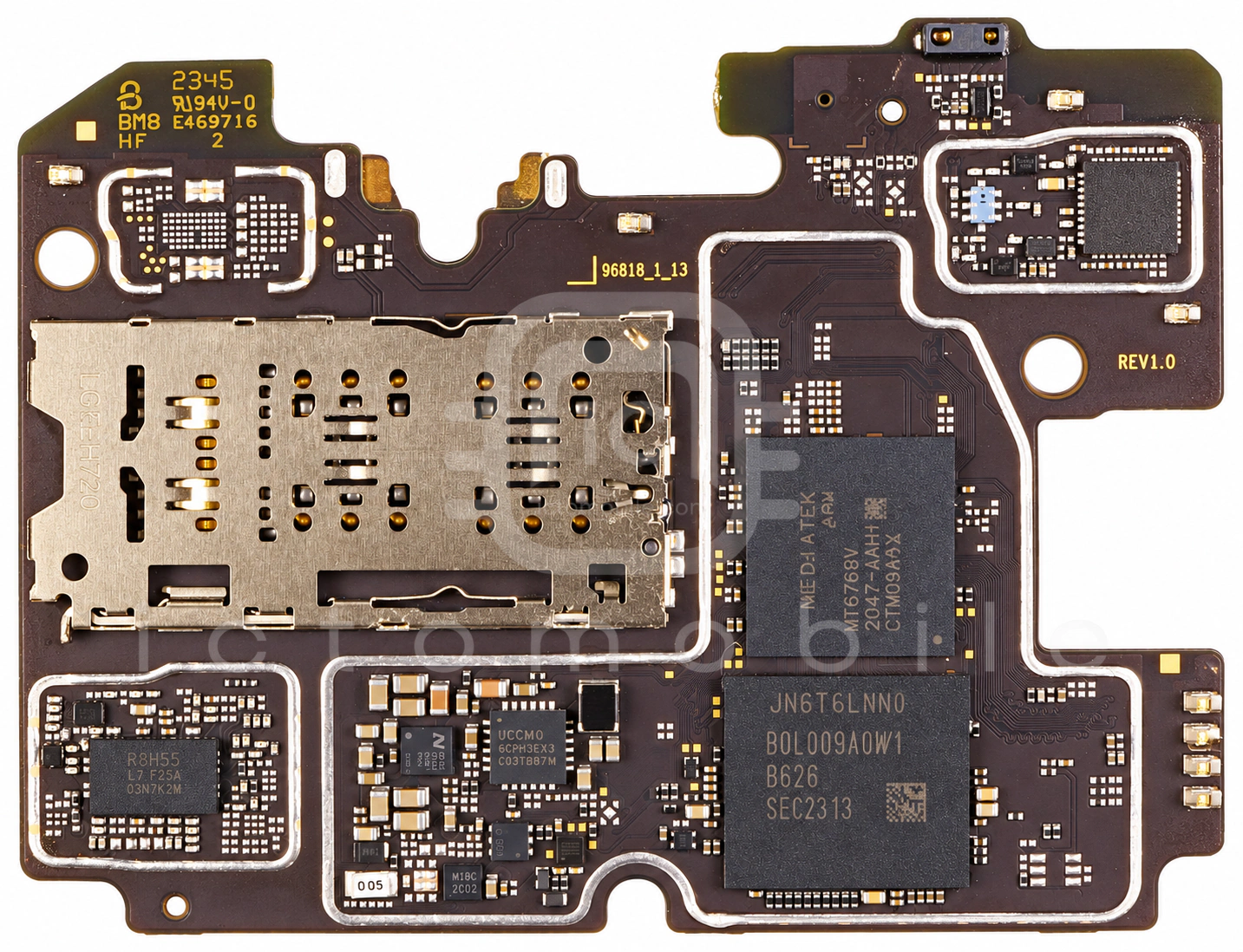

تصویر روی برد گوشی با نقاط آی‌سی
روی برد
تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۵ موقعیت از ۱۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱FS1506Nآمپلی فایر صوتFourSemi←
۲LN3406DT2AGترانزیستور MosfetLRC←
۳KMDV6001DB-B625حافظه eMCP (هارد)Samsung semiconductor←
۴RT9471GQWشارژRichTek←
۵CR24108GMسوئیچ آنتن DiversityAwinic←
۶MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۷AW9962Eدرایور بک لایت LCDAwinic←
۸FX5627Yماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Lansus←
۹OCP2131WPADتغذیه صفحه نمایشOrient Chip Semiconductor←
۱۰FX5596Yماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Lansus←
۱۱AW3641EDNRدرایور LED فلاش دوربینAwinic←
۱۲MT6177MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۳MediaTek Helio G85 MT6769V-CZCPU بخش Application و BasebandMediatek←
۱۴SP2130شارژNuVolta Technologies←
۱۵MT6358Wتغذیه (PMU) و Codec صوتMediatek←
