برد شیائومی Redmi A2+ (LLDM158B1)

LLDM158B1

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

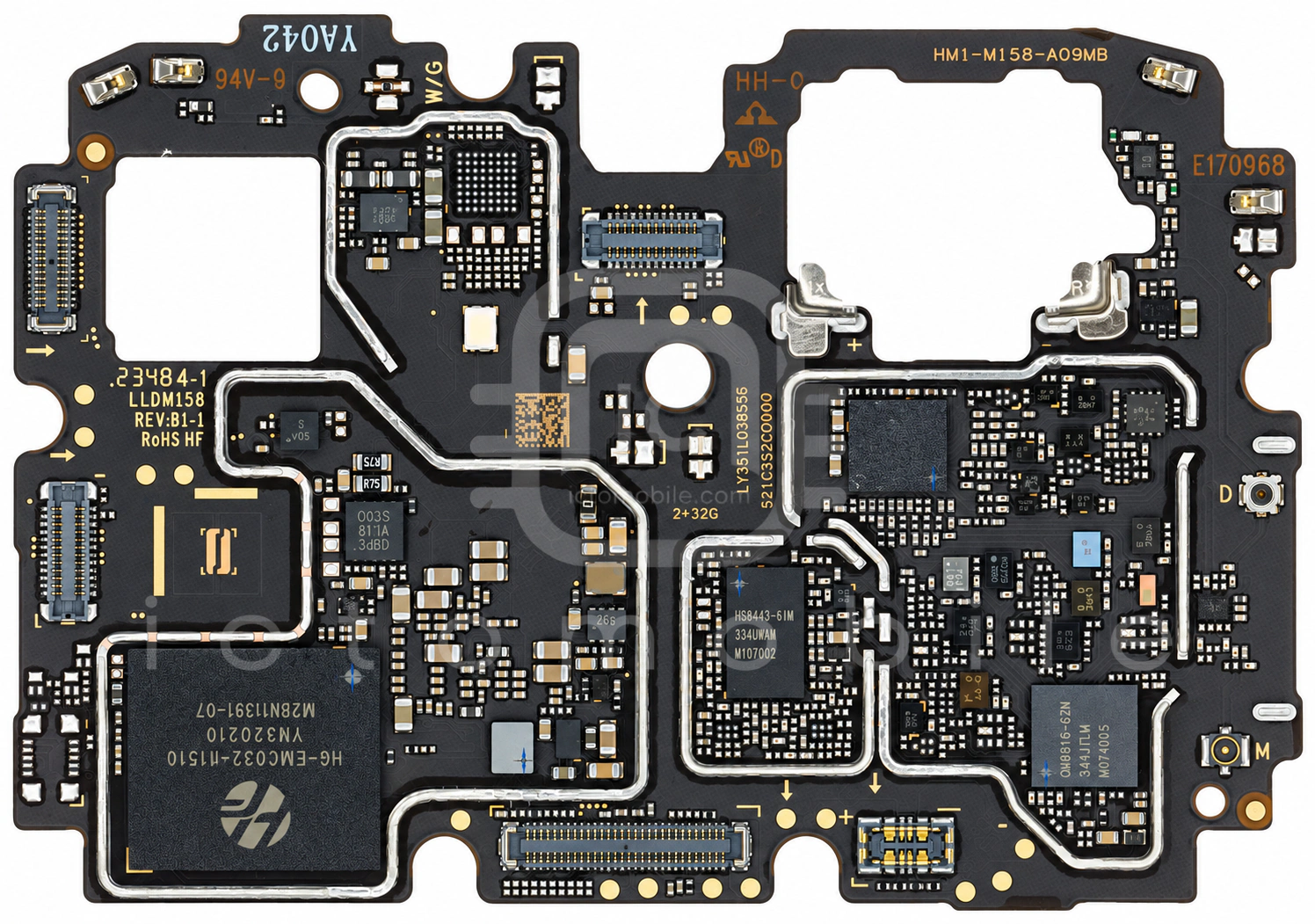

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

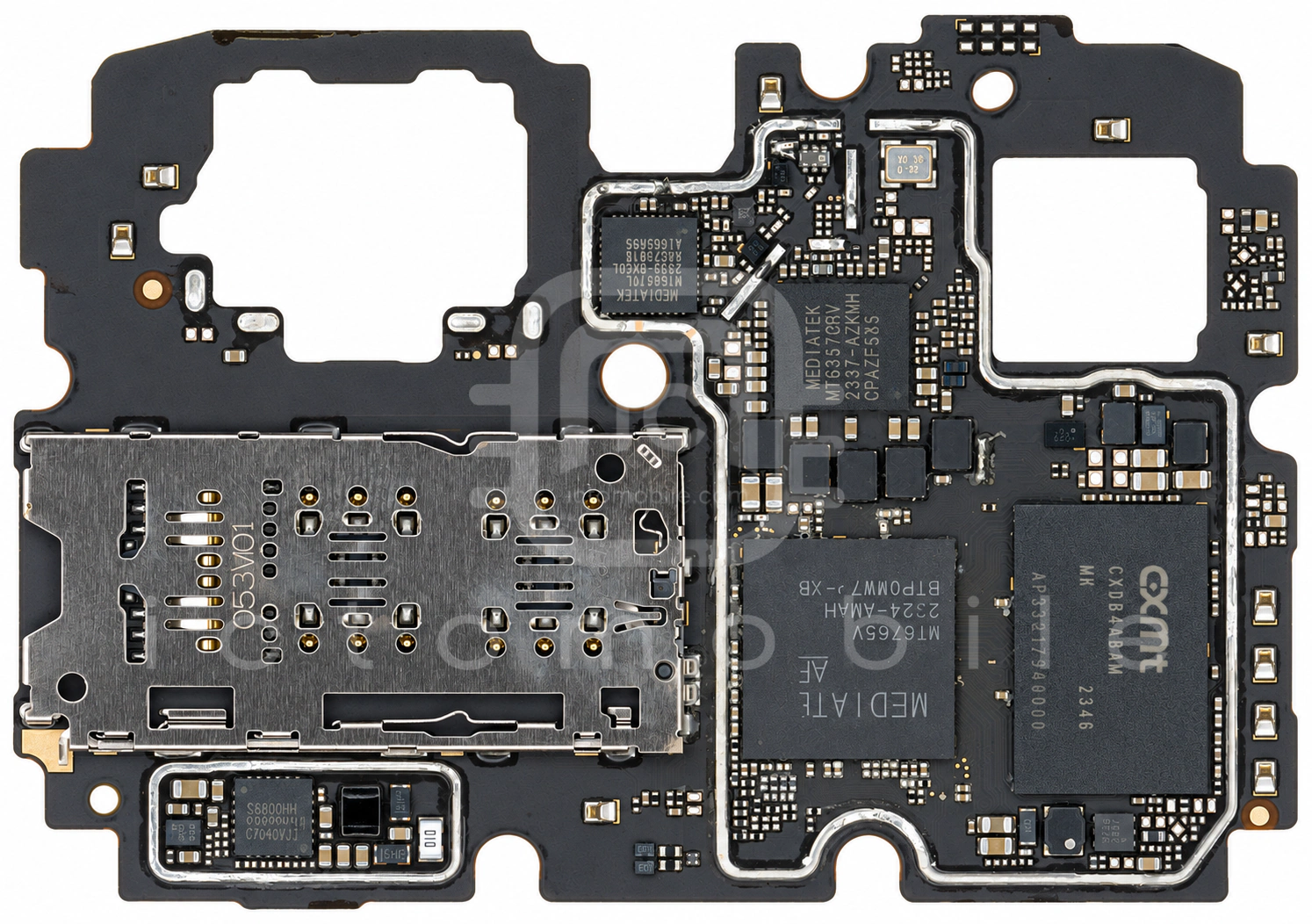

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۵ موقعیت از ۲۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱NCP114AMX180TBGرگولاتور ولتاژ LDOON Semiconductor←
۲MT6177MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۳MT6690Nکانورتر ولتاژ (DC/DC Voltage Converter)Mediatek←
۴MT6357CRVتغذیه و شارژ و Codec صوتMediatek←
۵SC7A20TRسنسور شتاب (Accelerometer)Silan microelectronics←
۶MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۷AW32905FCRمحافظ اضافه ولتاژAwinic←
۸MXD8544Aسوئیچ SP4TMAXSCEND←
۹HS8443-61Mپاور آمپلی فایر 3G و 4GOnmicro←
۱۰CXDB4ABAM-MKحافظه RAMCXMT←
۱۱SGM3756درایور بک لایت LCDSG Micro←
۱۲AW87390FCRآمپلی فایر صوتAwinic←
۱۳SX9325سنسور GRIP/SARSEMTECH←
۱۴MXD8680Sسوئیچ آنتن DiversityMAXSCEND←
۱۵HG-EMC032-N1510حافظه eMMC (هارد)Hosinglobal←
۱۶QM11022سوئیچ آنتنQORVO←
۱۷MT6680Pرگولاتور ولتاژ LDOMediatek←
۱۸SC89601DQDLRشارژSOUTHCHIP←
۱۹OCP8111Aدرایور LED فلاش دوربینOrient Chip Semiconductor←
۲۰OM8816-62Mماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Onmicro←
۲۱HL7593W2کانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←
۲۲MediaTek Helio G36 MT6765VCPU بخش Application و BasebandMediatek←
۲۳MT6691ZXPکانورتر ولتاژ (DC/DC Voltage Converter)Mediatek←
۲۴AW5005DNRفیلتر مسیر GPSAwinic←
۲۵OCP2131WPADتغذیه صفحه نمایشOrient Chip Semiconductor←
