برد سامسونگ A06 (SM-A065F)

SM-A065F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

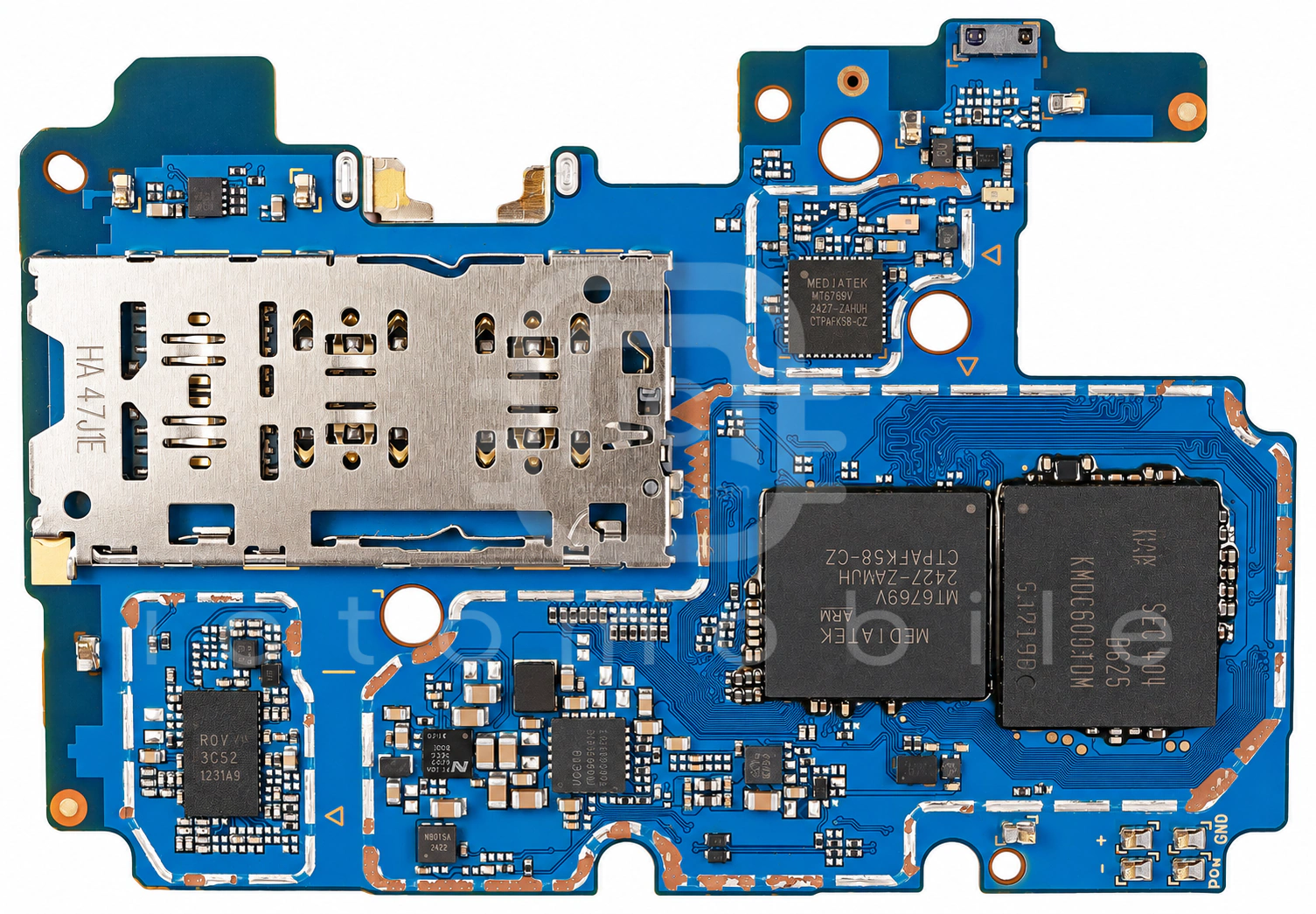

تصویر روی برد گوشی با نقاط آی‌سی
روی برد
تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۴ موقعیت از ۲۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱WS7808QCسوئیچ آنتن DiversityWILLSEMI←
۲AW9962Eدرایور بک لایت LCDAwinic←
۳STK8321سنسور شتاب (Accelerometer)Sensortek←
۴AS6585Bدرایور LED فلاش دوربینANGSEMI Microelectronics←
۵MT6177MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۶KMDC6001DM-B625حافظه eMCP (هارد)Samsung semiconductor←
۷CR2114GLAتیونر آنتن RFنامعلوم←
۸NU2115AشارژNuVolta Technologies←
۹MediaTek Helio G85 MT6769V-CZCPU بخش Application و BasebandMediatek←
۱۰DIO1520LP10سوئیچ آنالوگ SPDTDIOO Microcircuits←
۱۱HUSB311درایور USB Type-Chynetek←
۱۲FX5627YAماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Lansus←
۱۳SX9338IULTRTسنسور GRIP/SARSEMTECH←
۱۴SGM41513DYTQF24GشارژSG Micro←
۱۵MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۶FS1506Nآمپلی فایر صوتFourSemi←
۱۷PNM6N30V15HYترانزیستور Mosfetgoodwork←
۱۸WL2820D18-4رگولاتور ولتاژ LDOWILLSEMI←
۱۹S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۲۰SM5109تغذیه صفحه نمایشSilicon Mitus←
۲۱FX5596YAماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Lansus←
۲۲WL2820D33-4رگولاتور ولتاژ LDOWILLSEMI←
۲۳WS7808QCسوئیچ آنتن DiversityWILLSEMI←
۲۴MT6358Wتغذیه (PMU) و Codec صوتMediatek←
