برد سامسونگ A55 (SM-A556B)

SM-A556B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

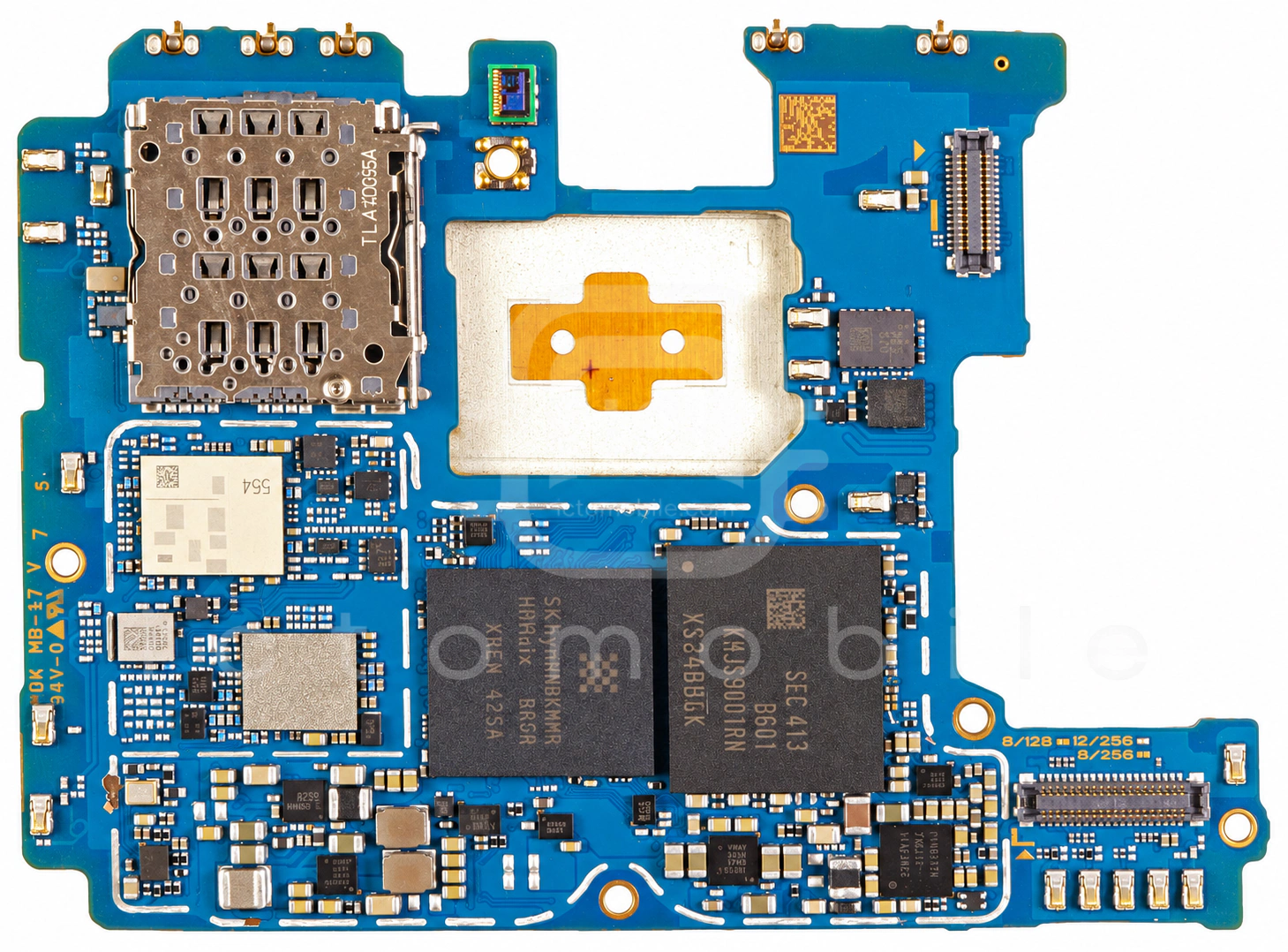

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

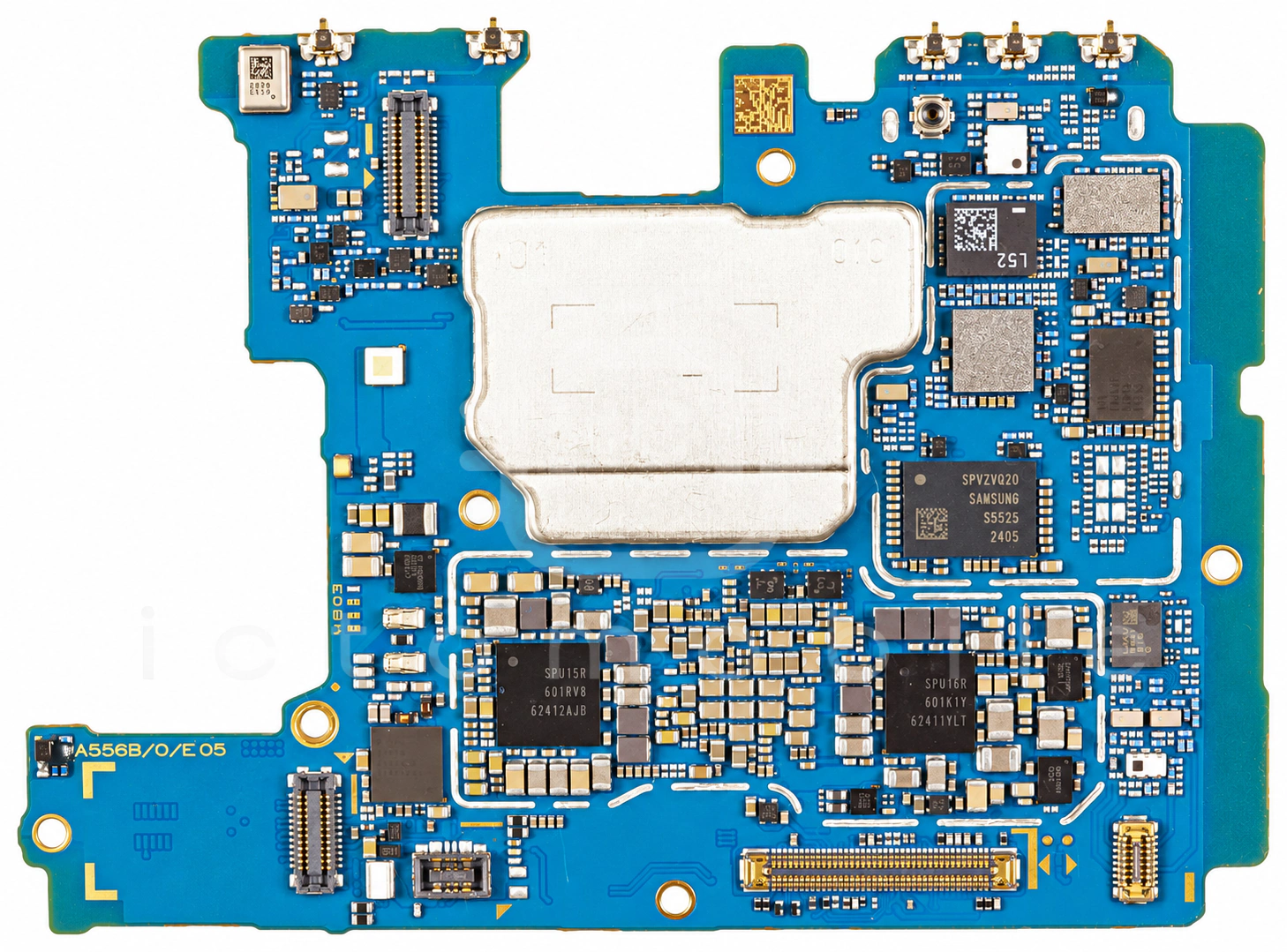

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۱ موقعیت از ۴۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱BGA9H1MN9آمپلی فایر کم نویز (LNA)Infineon←
۲S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۳NVT4858UKمبدل سطح ولتاژ (Level Shifter/Level Translator)NXP Semiconductors←
۴QM81050تغذیه بخش RFQORVO←
۵AP7341D-18FS4-7R-71رگولاتور ولتاژ LDODIODES←
۶SFML6Z0K001سوئیچ آنتن DiversityWISOL←
۷DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←
۸ZM918درایور ویبراتورنامعلوم←
۹S5N6566X01-6031بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←
۱۰QM81050تغذیه بخش RFQORVO←
۱۱S2MPU16X01-6130تغذیه (PMU)Samsung semiconductor←
۱۲KMJS9001RM-BG01حافظه uMCP (هارد)Samsung semiconductor←
۱۳S5M5910X01-6030بافر کلاکSamsung semiconductor←
۱۴HFQFELEFC-643آمپلی فایر کم نویز (LNA)Murata←
۱۵AP7341D-33FS4-7رگولاتور ولتاژ LDODIODES←
۱۶S2MF301A01-6030تغذیه (PMU)Samsung semiconductor←
۱۷S2MPU15X01-6230تغذیه (PMU)Samsung semiconductor←
۱۸DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←
۱۹SN012578YCGRآمپلی فایر صوتTexas Instruments←
۲۰S5525فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۲۱L52سوئیچ آنتن Diversityنامعلوم←
۲۲ET9555Mمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۲۳554ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)نامعلوم←
۲۴PTN3222G8UKدرایور USBNXP Semiconductors←
۲۵AP7341D-18FS4-7R-71رگولاتور ولتاژ LDODIODES←
۲۶SFML6K0V001سوئیچ آنتن DiversityWISOL←
۲۷QPM6810Aماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۲۸MXDLN16Uآمپلی فایر GPSMAXSCEND←
۲۹LSM6DSVQTRسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳۰AP7341D-30FS4-7R-71رگولاتور ولتاژ LDODIODES←
۳۱ET51618YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۳۲SM5461شارژSilicon Mitus←
۳۳AP7341D-18FS4-7R-71رگولاتور ولتاژ LDODIODES←
۳۴SM3010تغذیه صفحه نمایشSilicon Mitus←
۳۵SN012578YCGRآمپلی فایر صوتTexas Instruments←
۳۶ET53128YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۳۷QPA6590پاور آمپلی فایر 4G و 5GQUALCOMM Incorporated←
۳۸S3NSEN6XS4-UT30NFCSamsung semiconductor←
۳۹12CULآمپلی فایر کم نویز (LNA)نامعلوم←
۴۰Exynos 1480 5G S5E8845CPU بخش Application و BasebandSamsung semiconductor←
۴۱DIO8018WL20تغذیه دوربینDIOO Microcircuits←
