برد سامسونگ A54 (SM-A546B)

SM-A546B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

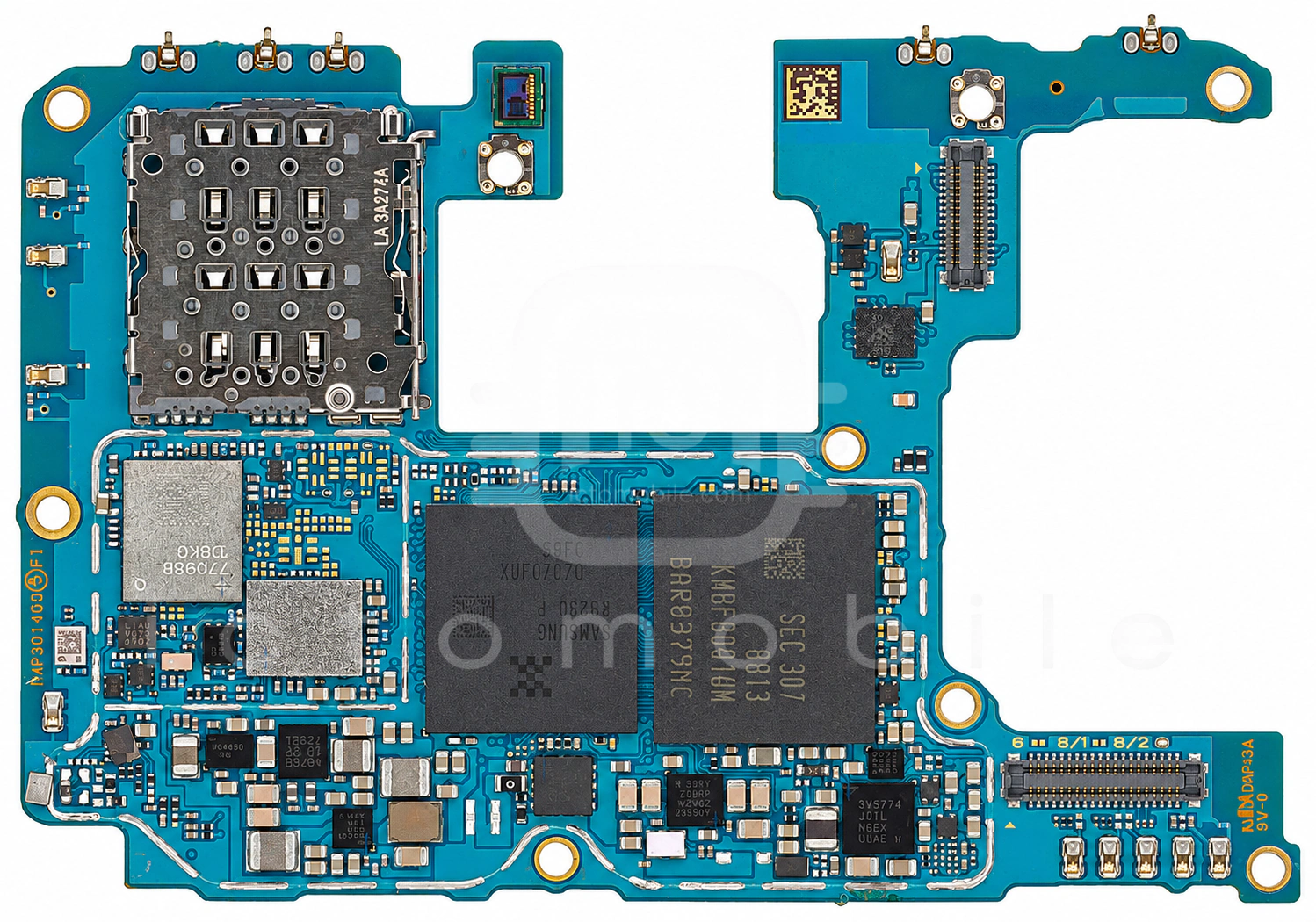

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

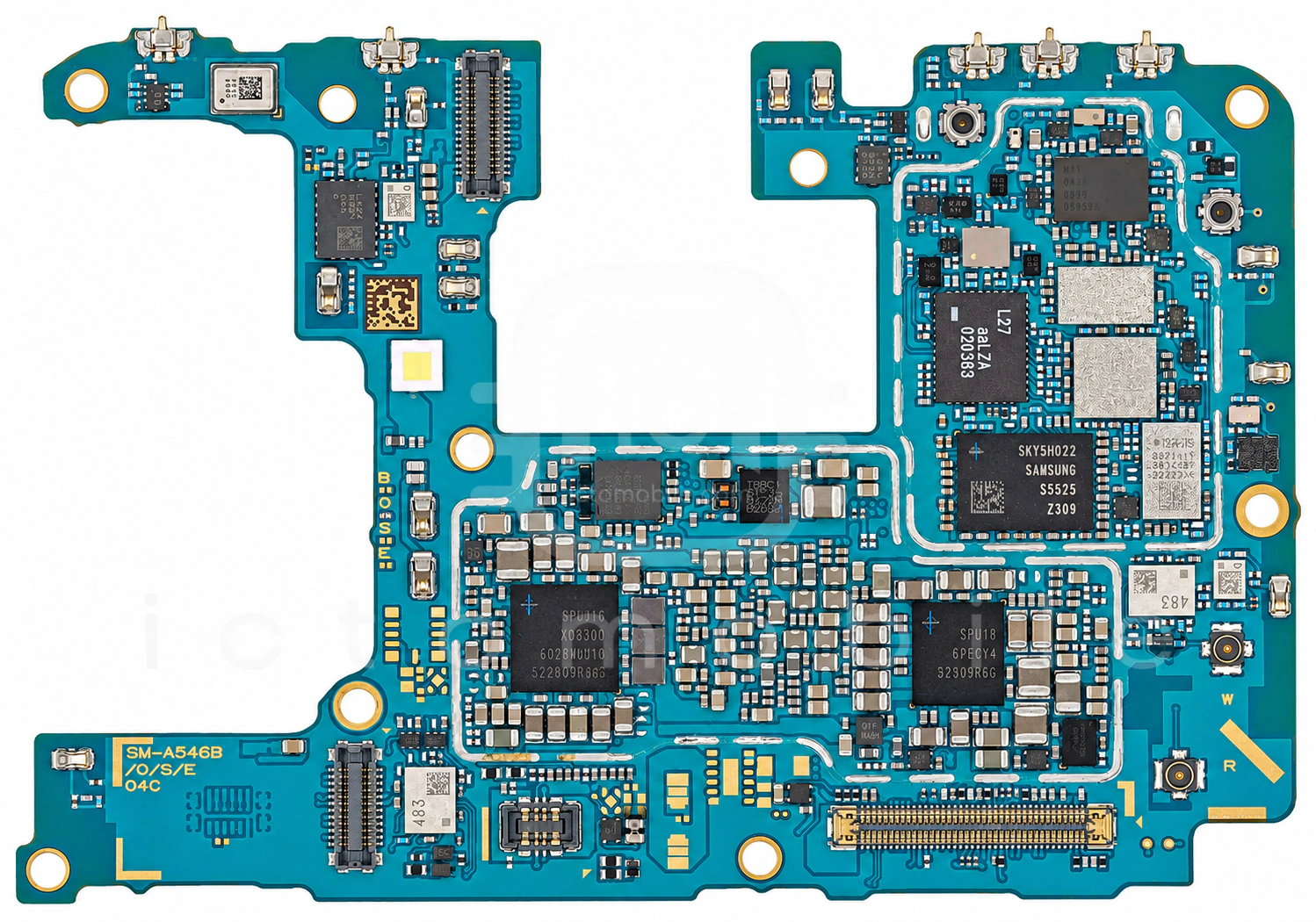

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۷ موقعیت از ۲۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM78079پاور آمپلی فایر 5GQUALCOMM Incorporated←
۲SKY58083-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۳TFA9878BUKآمپلی فایر صوتGoodix←
۴TFA9878BUKآمپلی فایر صوتGoodix←
۵SFML6Z0K001سوئیچ آنتن DiversityWISOL←
۶220TB0JJNFCNXP Semiconductors←
۷LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۸SM5714تغذیه و شارژSilicon Mitus←
۹LMSWLAGN-L27ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Murata←
۱۰HFQRXRHJB-483ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Murata←
۱۱KM8F9001JM-B813حافظه uMCP (هارد)Samsung semiconductor←
۱۲SM5451شارژSilicon Mitus←
۱۳ET9640محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۱۴S2MPU15X01-6130تغذیه (PMU)Samsung semiconductor←
۱۵S2MPU16X01-6030تغذیه (PMU)Samsung semiconductor←
۱۶Exynos 1380 5G S5E8835CPU بخش Application و BasebandSamsung semiconductor←
۱۷HFQRXRHJB-483ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Murata←
۱۸S5N6566X01-6030بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←
۱۹S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۲۰SM3010تغذیه صفحه نمایشSilicon Mitus←
۲۱QPA6590پاور آمپلی فایر 4G و 5GQUALCOMM Incorporated←
۲۲S5525فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۲۳QM81050تغذیه بخش RFQORVO←
۲۴QM81050تغذیه بخش RFQORVO←
۲۵S5M5910X01-6030بافر کلاکSamsung semiconductor←
۲۶QM77098Bماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۲۷SKY58267-11ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
