برد شیائومی Poco C65 (LLDM572)

LLDM572

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

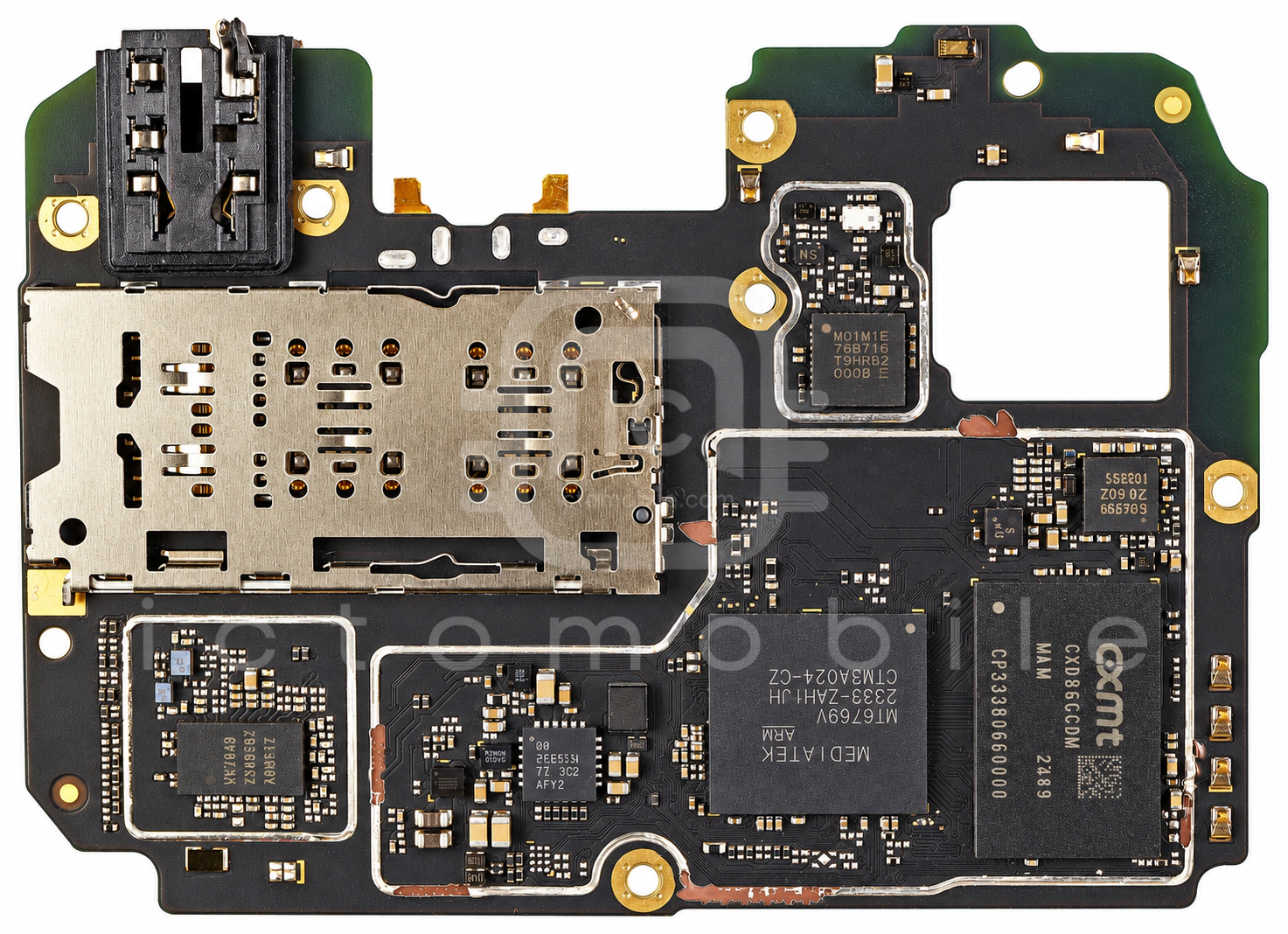

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

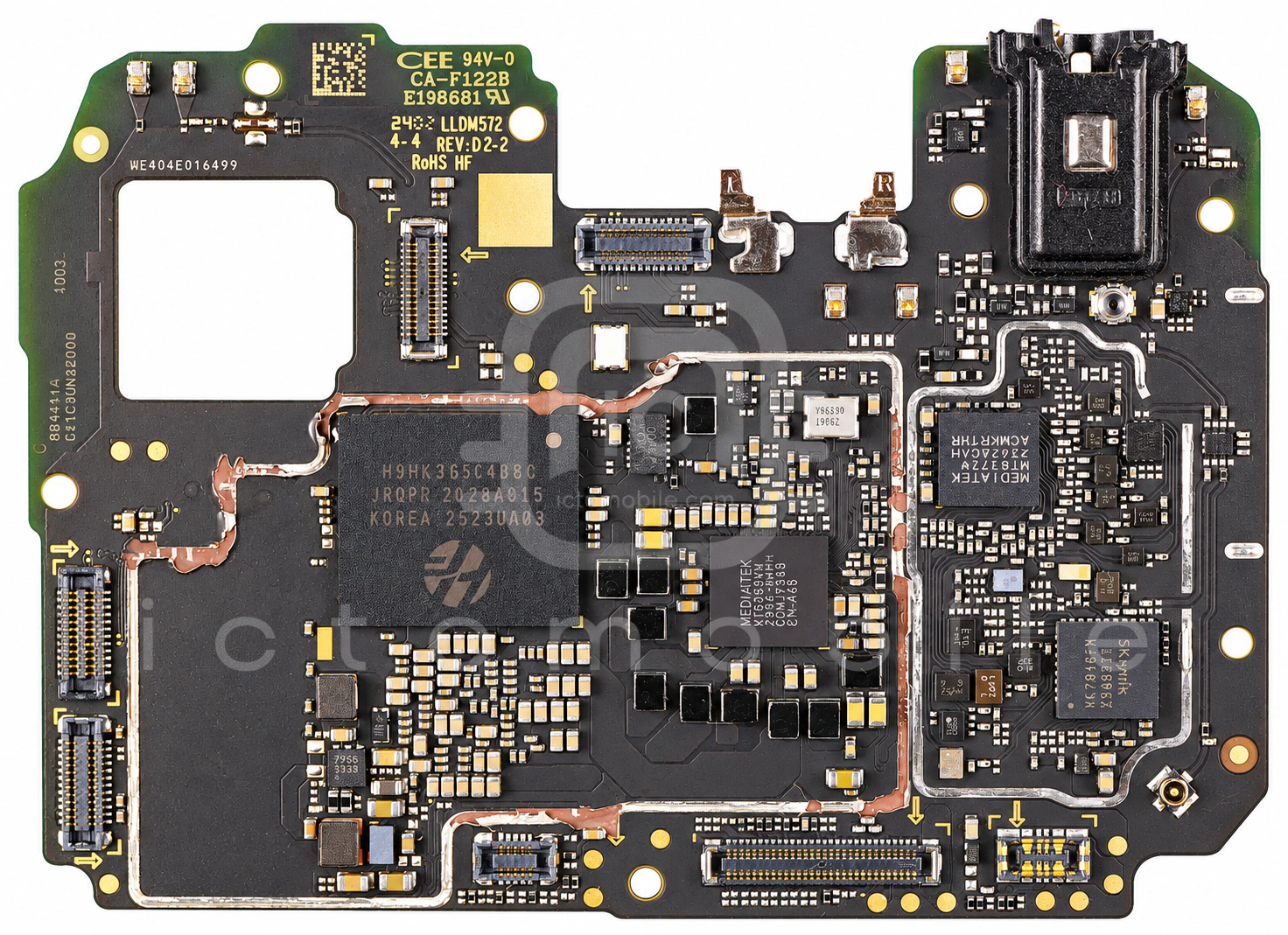

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۸ موقعیت از ۱۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SGM3756درایور بک لایت LCDSG Micro←
۲VC7916-35ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)VANCHIP←
۳HAC09-2560BRACحافظه eMMC (هارد)Hosinglobal←
۴PN557A1EV-C101NFCNXP Semiconductors←
۵PWFGآمپلی فایر صوتنامعلوم←
۶AW13418QNRسوئیچ آنتن DiversityAwinic←
۷VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←
۸AW32915AFCRمحافظ اضافه ولتاژAwinic←
۹BQ25891HشارژTexas Instruments←
۱۰MT6177Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۱MT6358VWتغذیه (PMU) و Codec صوتMediatek←
۱۲SC2150Aدرایور USB Type-CSOUTHCHIP←
۱۳OCP8132Aدرایور LED فلاش دوربینOrient Chip Semiconductor←
۱۴CXDB6CCDM-MA-Mحافظه RAMCXMT←
۱۵OCP2131WPADتغذیه صفحه نمایشOrient Chip Semiconductor←
۱۶SC7A20TRسنسور شتاب (Accelerometer)Silan microelectronics←
۱۷MediaTek Helio G85 MT6769V-CZCPU بخش Application و BasebandMediatek←
۱۸MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
