برد شیائومی Poco C40 (LLDM356)

LLDM356

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

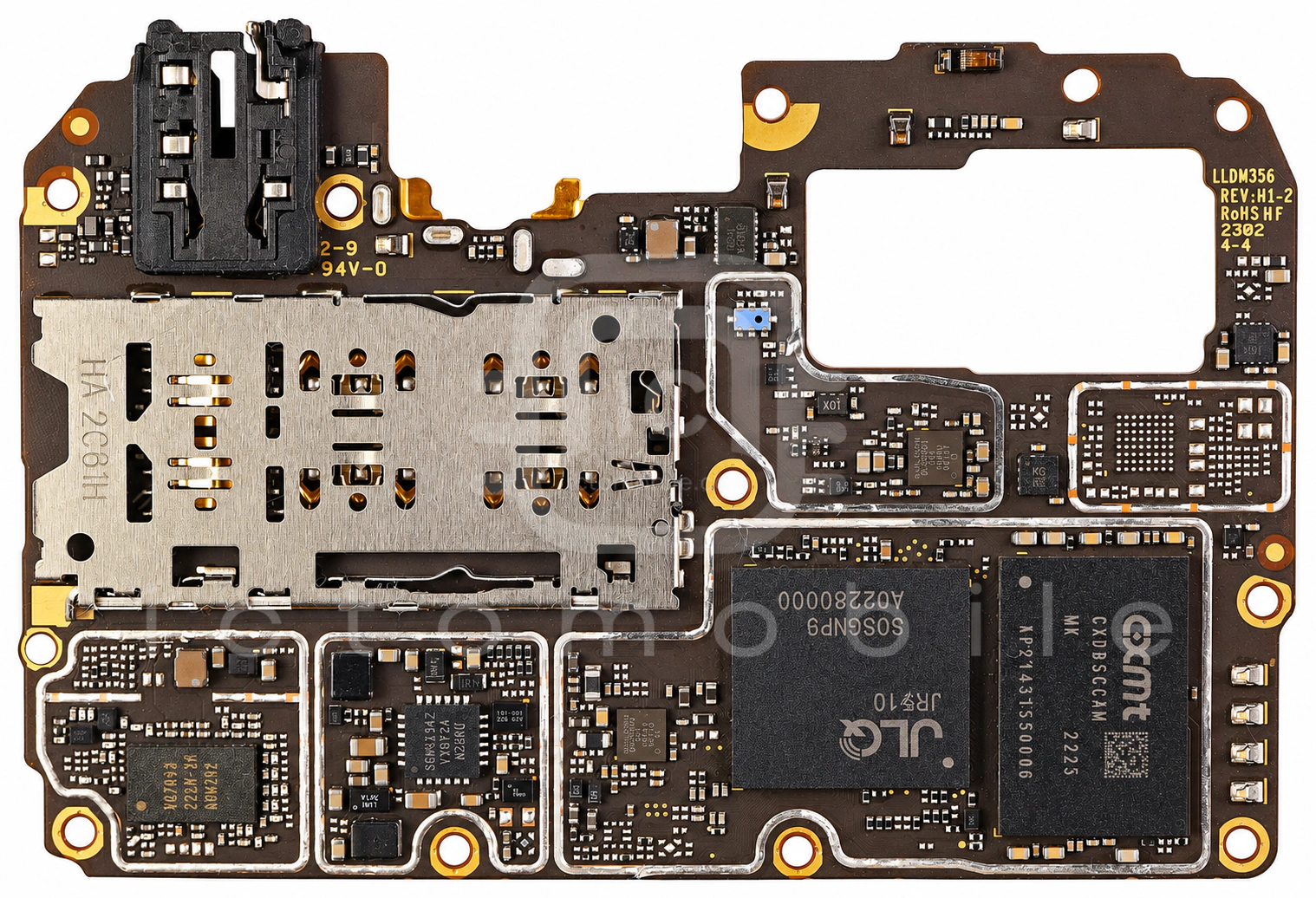

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

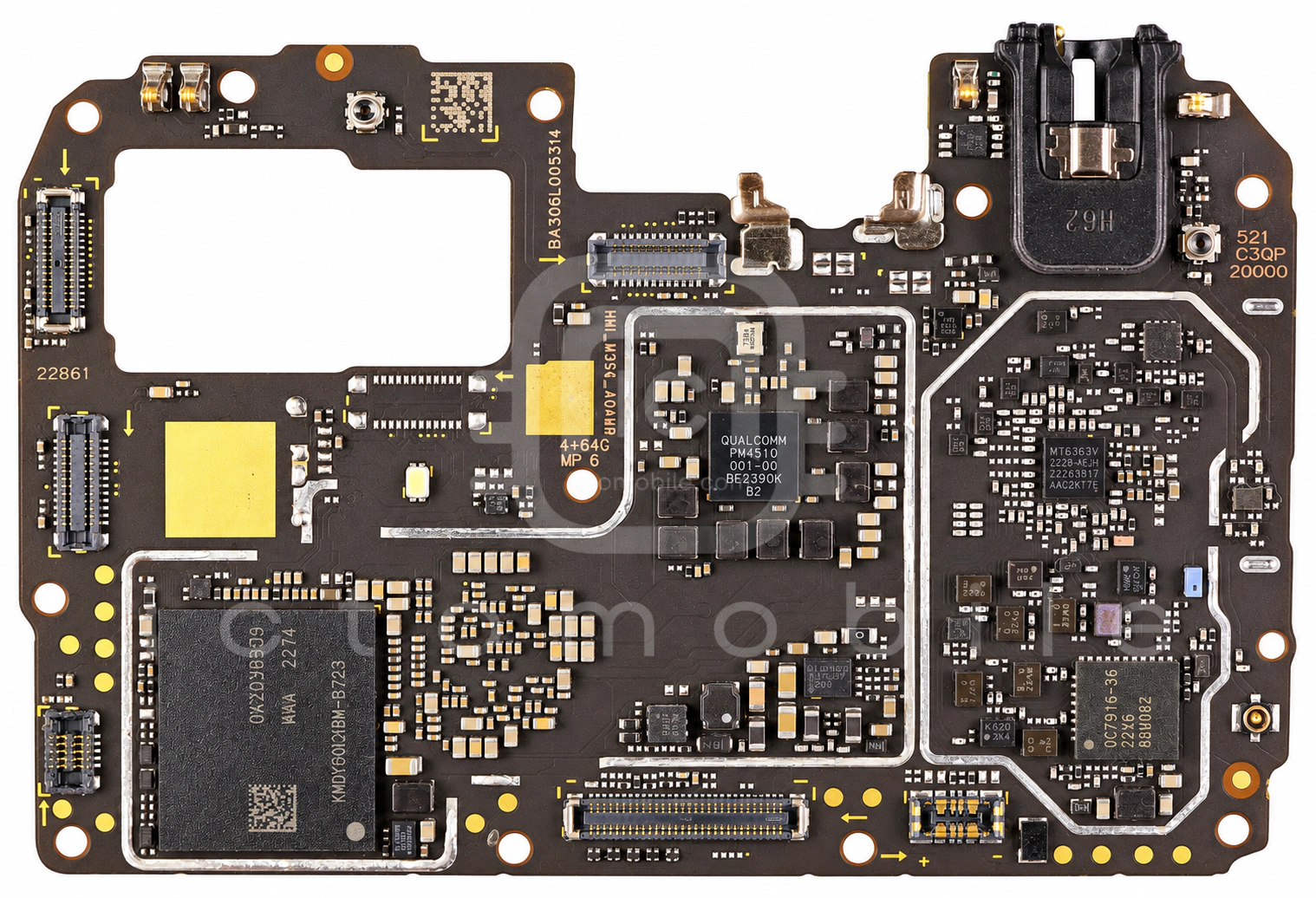

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۸ موقعیت از ۱۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱VC7916-36ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)VANCHIP←
۲ADUX1050سنسور GRIP/SARADI -AnalogDevices←
۳PMJ510تغذیه (PMU)QUALCOMM Incorporated←
۴OCP2131WPADتغذیه صفحه نمایشOrient Chip Semiconductor←
۵QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۶JR510CPU بخش Application و BasebandJLQ Technology←
۷SGM41542YTQF24GشارژSG Micro←
۸VC7643-26پاور آمپلی فایر 3G و 4GVANCHIP←
۹HL7593W2کانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←
۱۰SIA8152TPآمپلی فایر صوتVishay Siliconix←
۱۱WCN3950بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۲CXDB5CCAM-MKحافظه RAMCXMT←
۱۳QM13119تیونر آنتن RFQORVO←
۱۴WCD9370Codec صوتQUALCOMM Incorporated←
۱۵YMEC7A2TB2A2C3حافظه eMMC (هارد)YMTC←
۱۶8182Aتغذیه بخش RFنامعلوم←
۱۷WTR2965فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۸AW9962Eدرایور بک لایت LCDAwinic←
