برد سامسونگ A15 (SM-A155F)

SM-A155F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

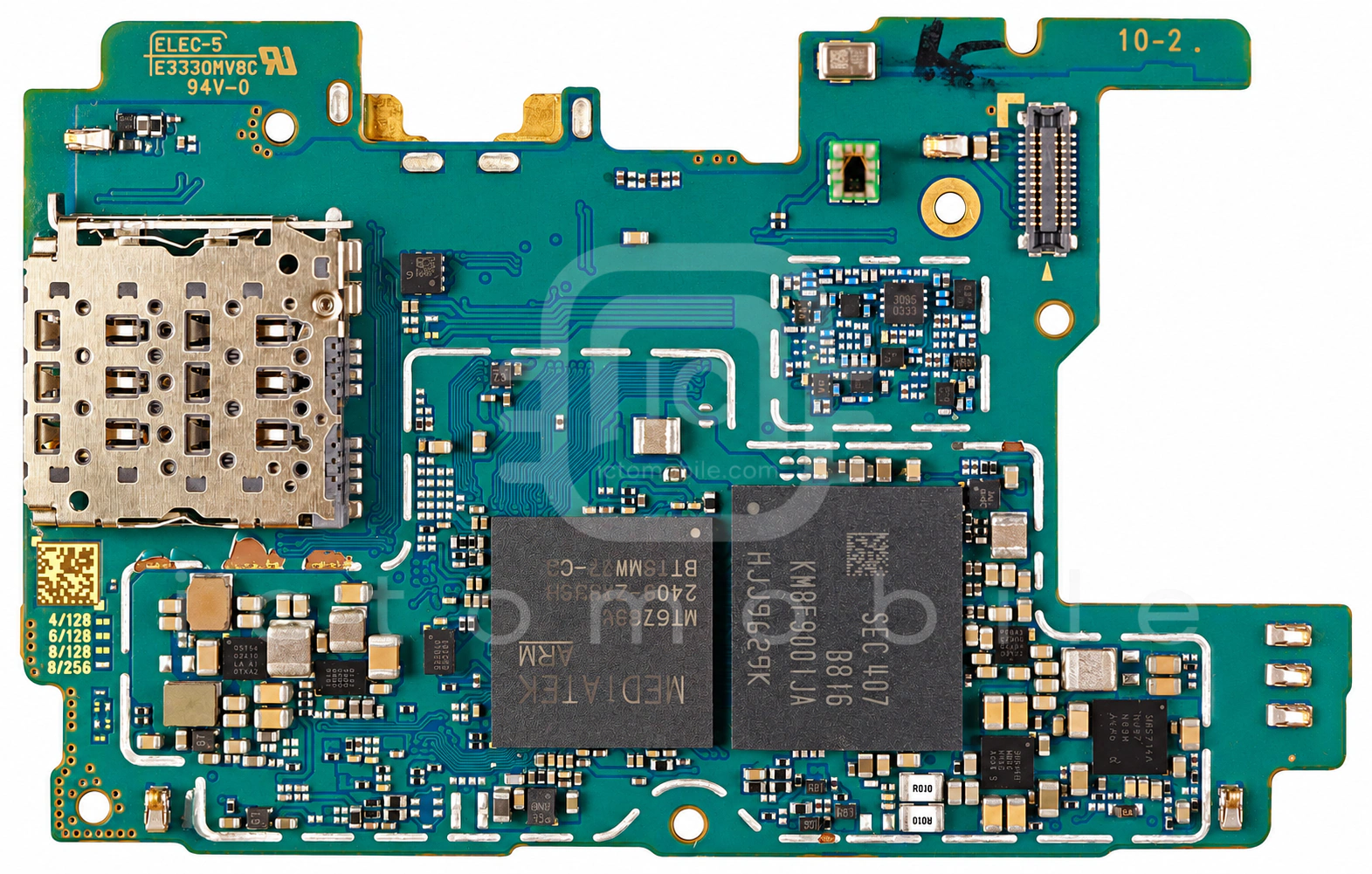

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

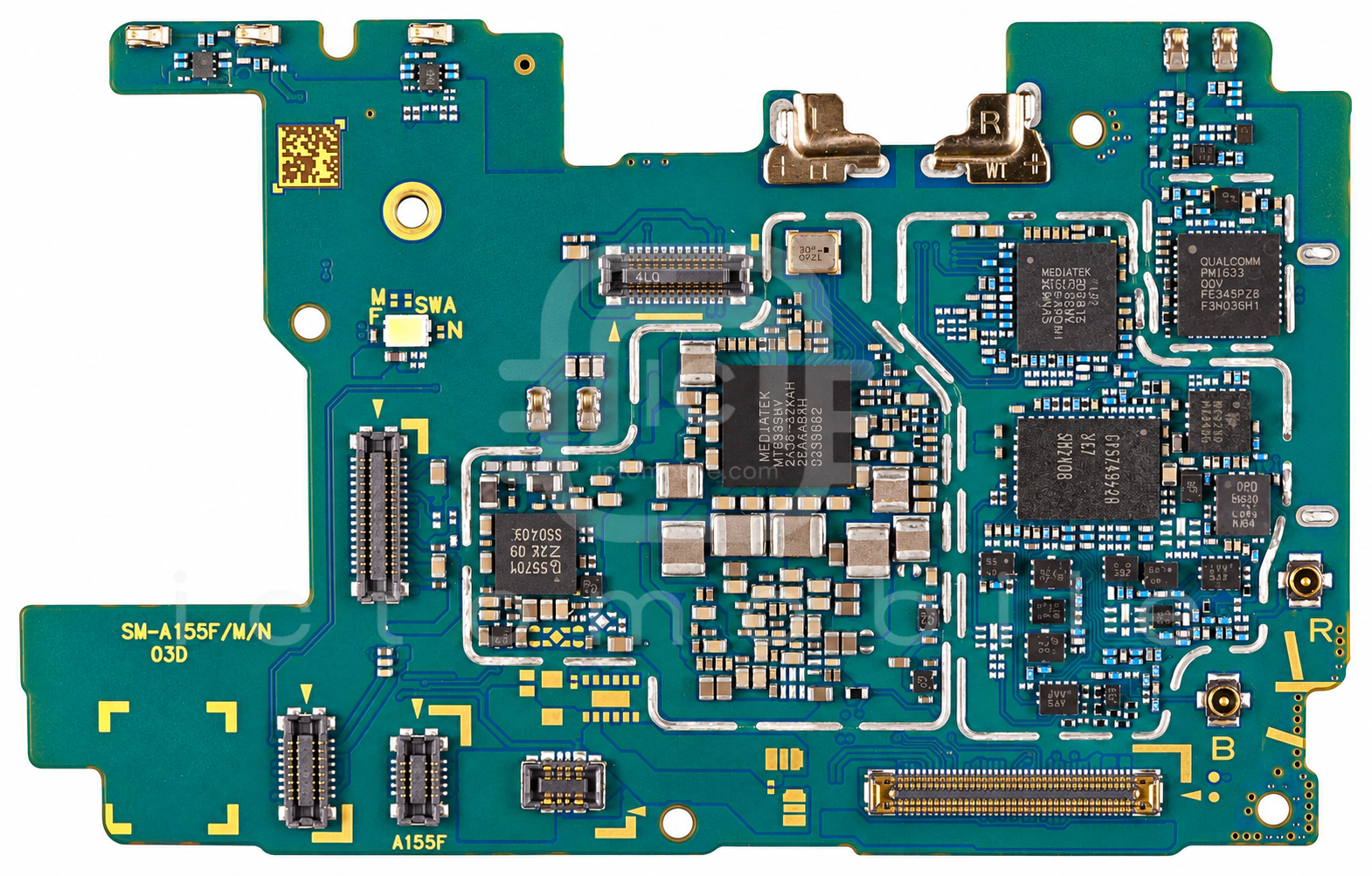

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۵ موقعیت از ۱۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SM5714Aتغذیه و شارژSilicon Mitus←
۲MediaTek Helio G99 MT6789CPU بخش Application و BasebandMediatek←
۳LIS2DLC12TRسنسور شتاب (Accelerometer)STMicroelectronics←
۴MXD8680Sسوئیچ آنتن DiversityMAXSCEND←
۵KM8F9001JA-B816حافظه uMCP (هارد)Samsung semiconductor←
۶WIPS115749-2Rپاور آمپلی فایر GSM و 3G و 4GWIPAM←
۷PN557A1EV-C101NFCNXP Semiconductors←
۸S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۹MT6186MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۰SM5461شارژSilicon Mitus←
۱۱AW32918SFCRمحافظ اضافه ولتاژAwinic←
۱۲OS15Aتغذیه صفحه نمایشSamsung semiconductor←
۱۳MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۴AW88230CSRآمپلی فایر صوتAwinic←
۱۵MT6366MWتغذیه (PMU)Mediatek←
