نقشه برد Honor Magic 6 Pro (HN2BVLPM)

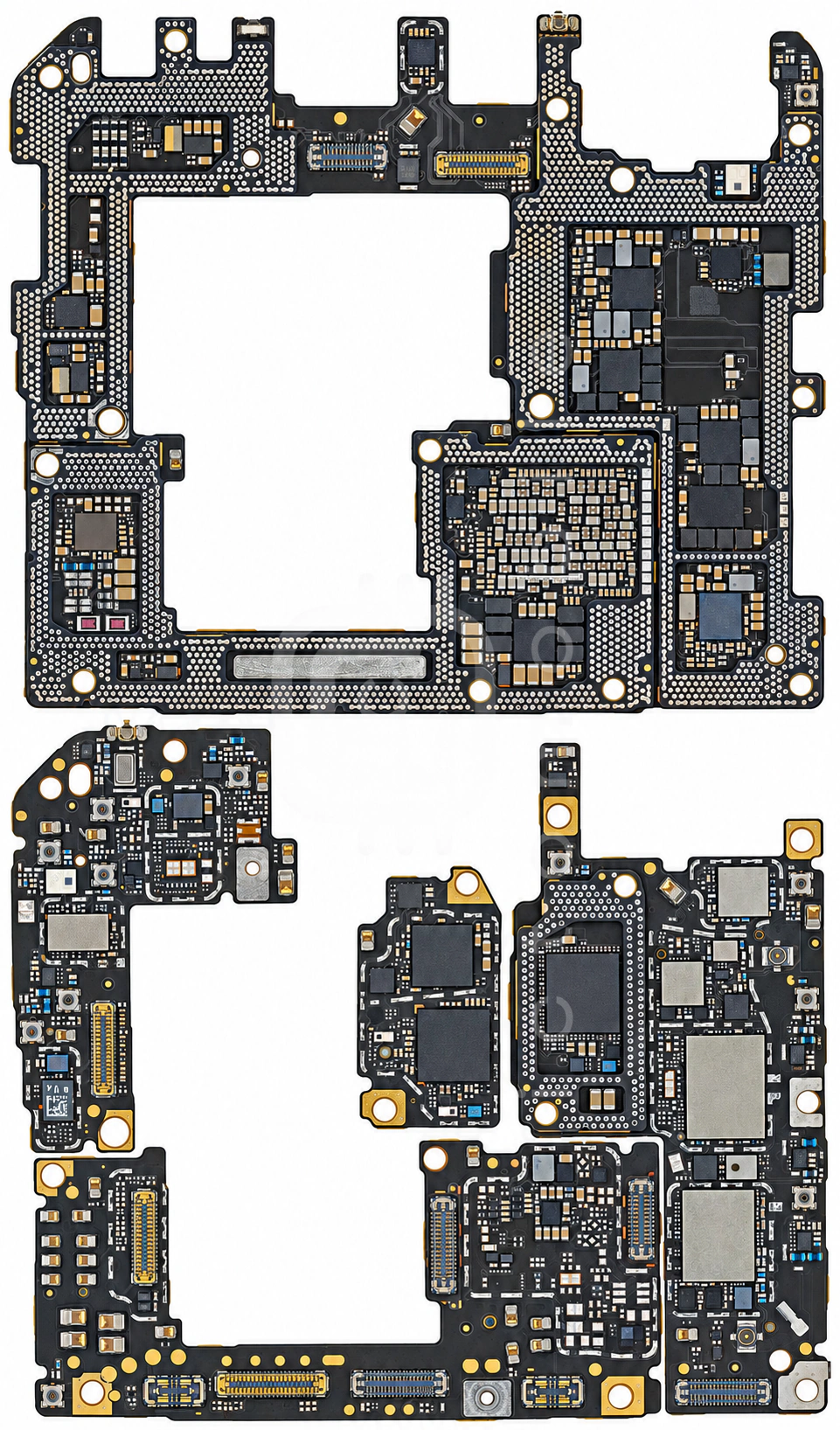

روی برد

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۴ موقعیت از ۴۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱TFA9874Cآمپلی فایر صوتNXP Semiconductors←

۲PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۳PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۴TFA9874Cآمپلی فایر صوتNXP Semiconductors←

۵PM8550VEتغذیه (PMU)QUALCOMM Incorporated←

۶PM8550تغذیه (PMU)QUALCOMM Incorporated←

۷PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۸22T3RWNFCNXP Semiconductors←

۹QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۱۰QPM6679ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←

۱۱QDM5679سوئیچ آنتن DiversityQUALCOMM Incorporated←

۱۲QDM5303سوئیچ آنتن DiversityQUALCOMM Incorporated←

۱۳MXD8539Hسوئیچ آنتنMAXSCEND←

۱۴QPM6570Aپاور آمپلی فایر 3G و 4G و 5GQUALCOMM Incorporated←

۱۵MXD8548Pتیونر آنتن RFMAXSCEND←

۱۶MXD8539Hسوئیچ آنتنMAXSCEND←

۱۷QPM6521پاور آمپلی فایر 3G و 4G و 5GQUALCOMM Incorporated←

۱۸MXD8548Pتیونر آنتن RFMAXSCEND←

۱۹PM8010تغذیه دوربینQUALCOMM Incorporated←

۲۰SDR753فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←

۲۱VC7368Mپاور آمپلی فایر GSMVANCHIP←

۲۲RX6004EQ1پردازشگر رادیویی (RF Signal Processor)Runxin←

۲۳2U2سوئیچ آنتنQUALCOMM Incorporated←

۲۴CXA4016GFدرایور دیود لیزرSony←

۲۵PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۲۶SGM66055-5.0YGکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←

۲۷RT6160Aکانورتر ولتاژ (DC/DC Voltage Converter)RichTek←

۲۸RT6160Aکانورتر ولتاژ (DC/DC Voltage Converter)RichTek←

۲۹QPM6570Aپاور آمپلی فایر 3G و 4G و 5GQUALCOMM Incorporated←

۳۰WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۳۱MTFC512GAYAXHF-WTحافظه UFS (هارد)Micron←

۳۲K3LK7K70BM-BGCPحافظه RAMSamsung semiconductor←

۳۳Snapdragon 8 Gen 3 SM8650-ABCPU بخش Application و BasebandQUALCOMM Incorporated←

۳۴PM8550BHشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←

۳۵WCD9395Codec صوتQUALCOMM Incorporated←

۳۶SC8582شارژSOUTHCHIP←

۳۷CPS4041GCشارژ بی سیمConvenient Power←

۳۸PMK8650بافر کلاکQUALCOMM Incorporated←

۳۹SGM3842تغذیه صفحه نمایشSG Micro←

۴۰ICM-42631سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←

۴۱QDM5679سوئیچ آنتن DiversityQUALCOMM Incorporated←

۴۲QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۴۳QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۴۴QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

عیب‌یابی

از مشکل به قطعه

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
