برد شیائومی Redmi K70E (1351N11AM0A01)

1351N11AM0A01

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

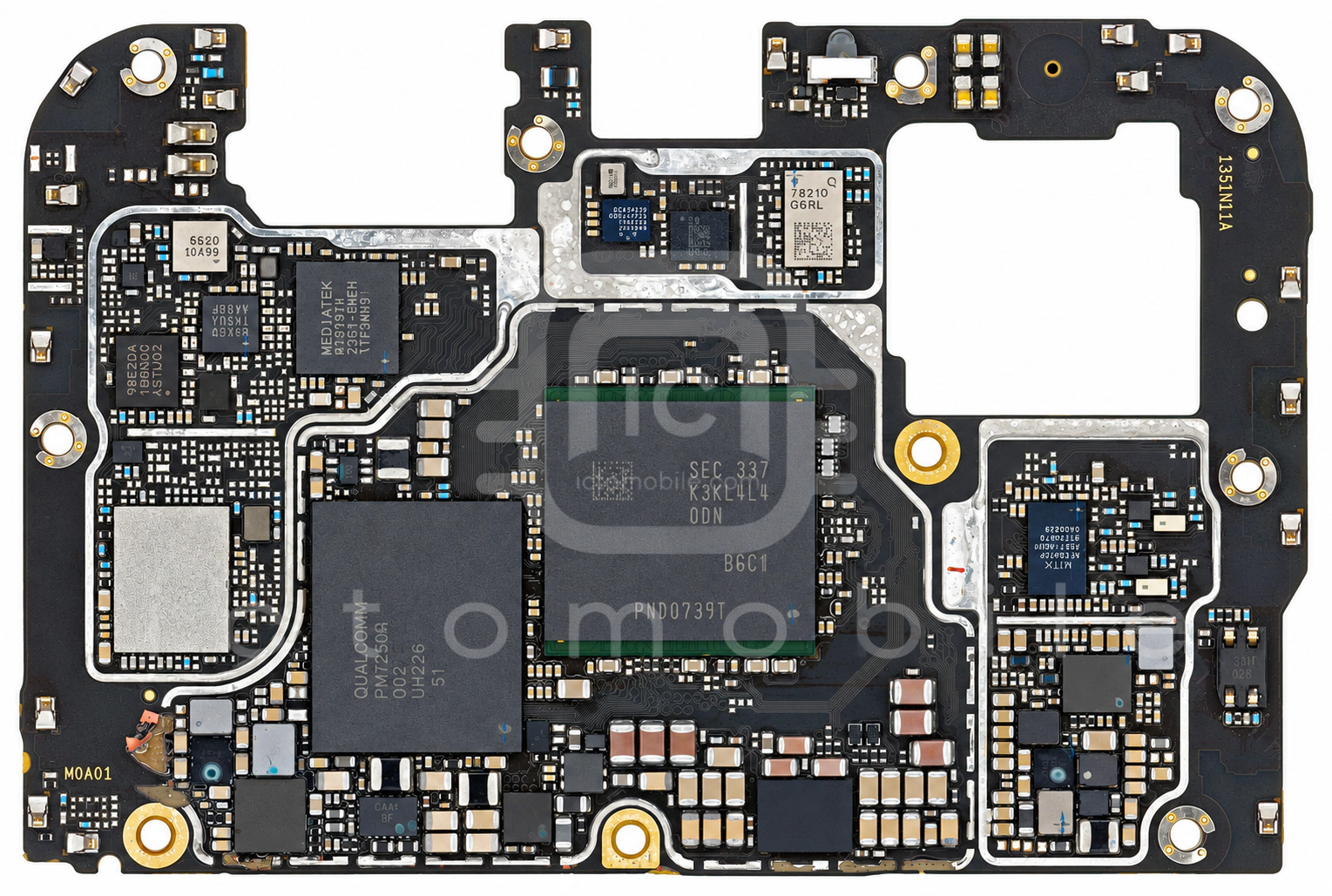

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

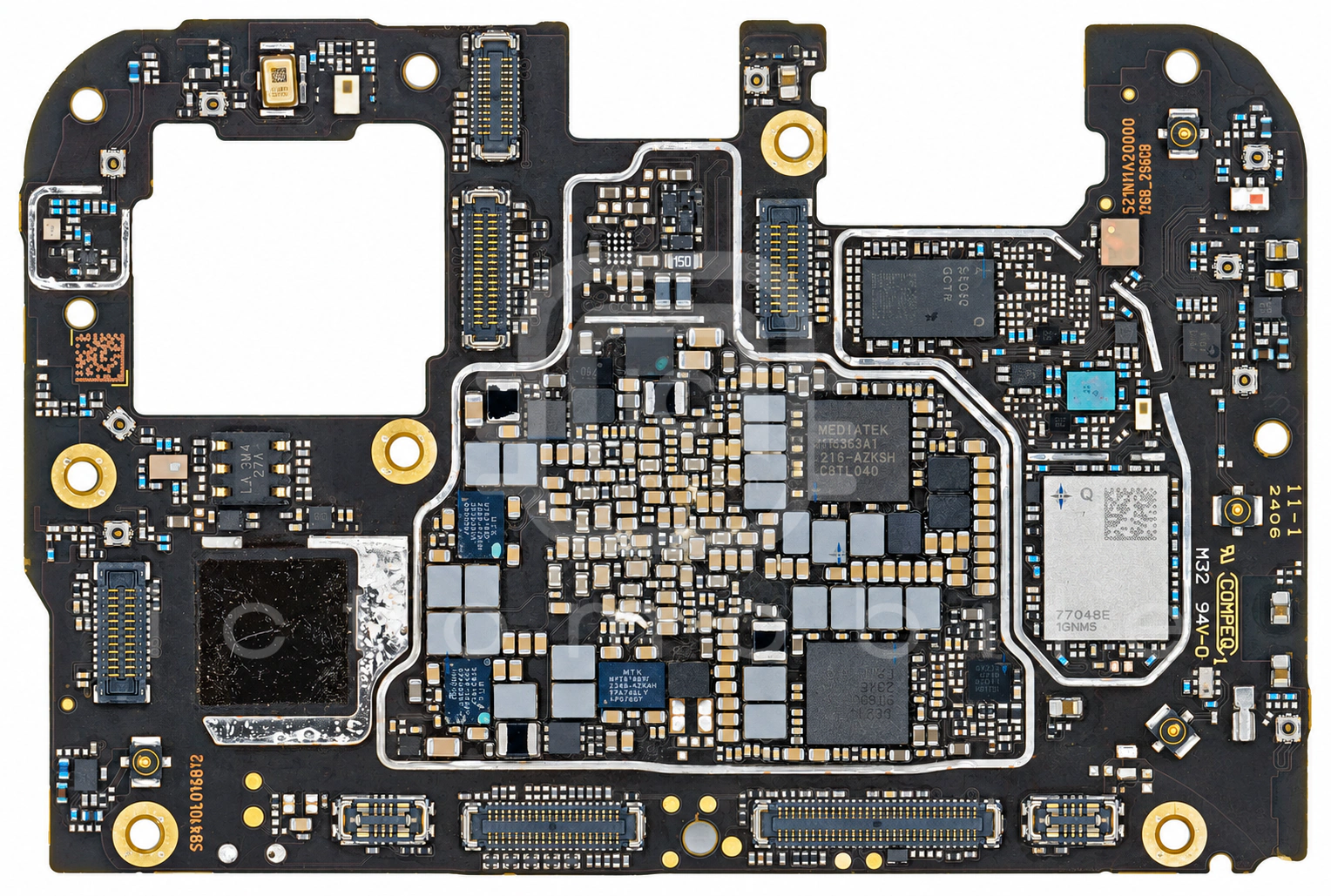

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۴ موقعیت از ۴۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MT6693Dکانورتر ولتاژ (DC/DC Voltage Converter)Mediatek←
۲MT6197Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۳SGM3837YGتغذیه صفحه نمایشSG Micro←
۴QM78210سوئیچ آنتن DiversityQORVO←
۵AW86927FCRدرایور ویبراتورAwinic←
۶SGM2038-1.2رگولاتور ولتاژ LDOSG Micro←
۷RT6160Aکانورتر ولتاژ (DC/DC Voltage Converter)RichTek←
۸WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۹QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۰MXD98E2DAسوئیچ آنتن DiversityMAXSCEND←
۱۱AW88261FCRآمپلی فایر صوتAwinic←
۱۲SN110TUK1NFCNXP Semiconductors←
۱۳LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۴MXDLN14TCآمپلی فایر GPSMAXSCEND←
۱۵MT6375Pتغذیه (PMU)Mediatek←
۱۶MXD8539Hسوئیچ آنتنMAXSCEND←
۱۷MTFC256GBEAXHF-WTحافظه UFS (هارد)Micron←
۱۸QM66210سوئیچ آنتن DiversityQORVO←
۱۹MT6319OPتغذیه (PMU)Mediatek←
۲۰QM56030ماژول FEM باندهای 2G و 3G و 4GQORVO←
۲۱Dimensity 8300-Ultra MT6897CPU بخش Application و BasebandMediatek←
۲۲QMC6308سنسور مغناطیسی قطب نما (Compass)QST←
۲۳K3KL4L40DM-BGCWحافظه RAMSamsung semiconductor←
۲۴WD10721Dکانورتر ولتاژ (DC/DC Voltage Converter)OmniVision←
۲۵MT6399APT (Average Power Tracking)Mediatek←
۲۶SC8581CFFRشارژXiaomi←
۲۷MT6363AWتغذیه (PMU)Mediatek←
۲۸AW88261FCRآمپلی فایر صوتAwinic←
۲۹QM13124Cسوئیچ آنتنQORVO←
۳۰QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۳۱MT6685HPبافر کلاکMediatek←
۳۲QM13344TR13سوئیچ SPSTQORVO←
۳۳ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۳۴MT6319UPتغذیه (PMU)Mediatek←
۳۵SGM61022XTDE8Gکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۳۶HL5280درایور USB Type-CHalo Microelectronics←
۳۷MT6319RPتغذیه (PMU)Mediatek←
۳۸LN3420ADT2AGترانزیستور MosfetLRC←
۳۹MT6637XPبلوتوث، وای فای (wifi) و GPSMediatek←
۴۰MXD83K5Dآمپلی فایر کم نویز (LNA)MAXSCEND←
۴۱SX9373سنسور GRIP/SARSEMTECH←
۴۲VC1624سوئیچ آنتنVANCHIP←
۴۳OCP81373WPADکانورتر ولتاژ (DC/DC Voltage Converter)Orient Chip Semiconductor←
۴۴MT6368EWتغذیه (PMU)Mediatek←
