محیط اپلیکیشن ICTOMobile و نمایش نقشهٔ برد موبایل
رفتن به فهرست قطعات
مدل‌های گوشی←

برد شیائومی Redmi K70 Pro (1351N11UM0A01)

1351N11UM0A01

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

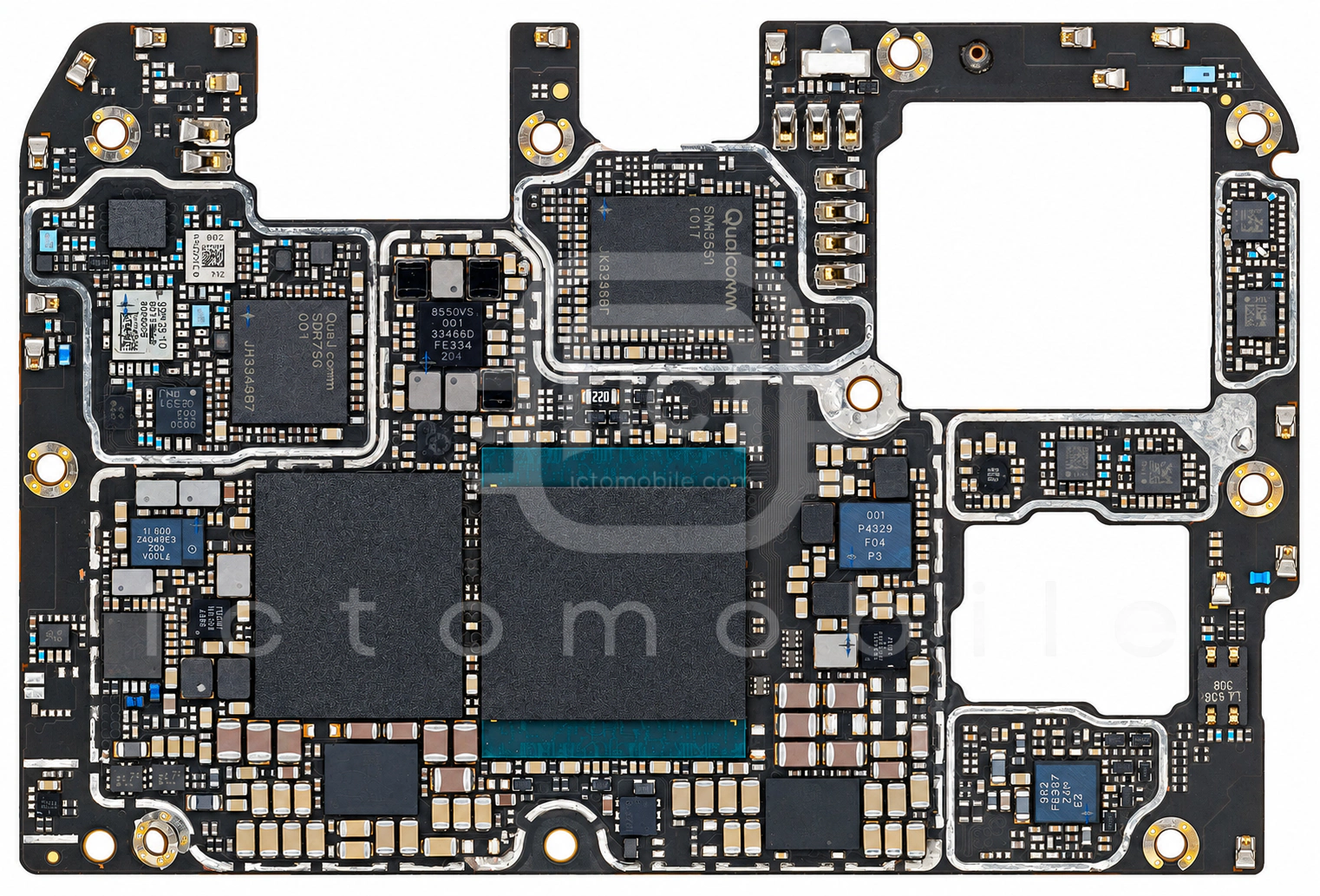

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

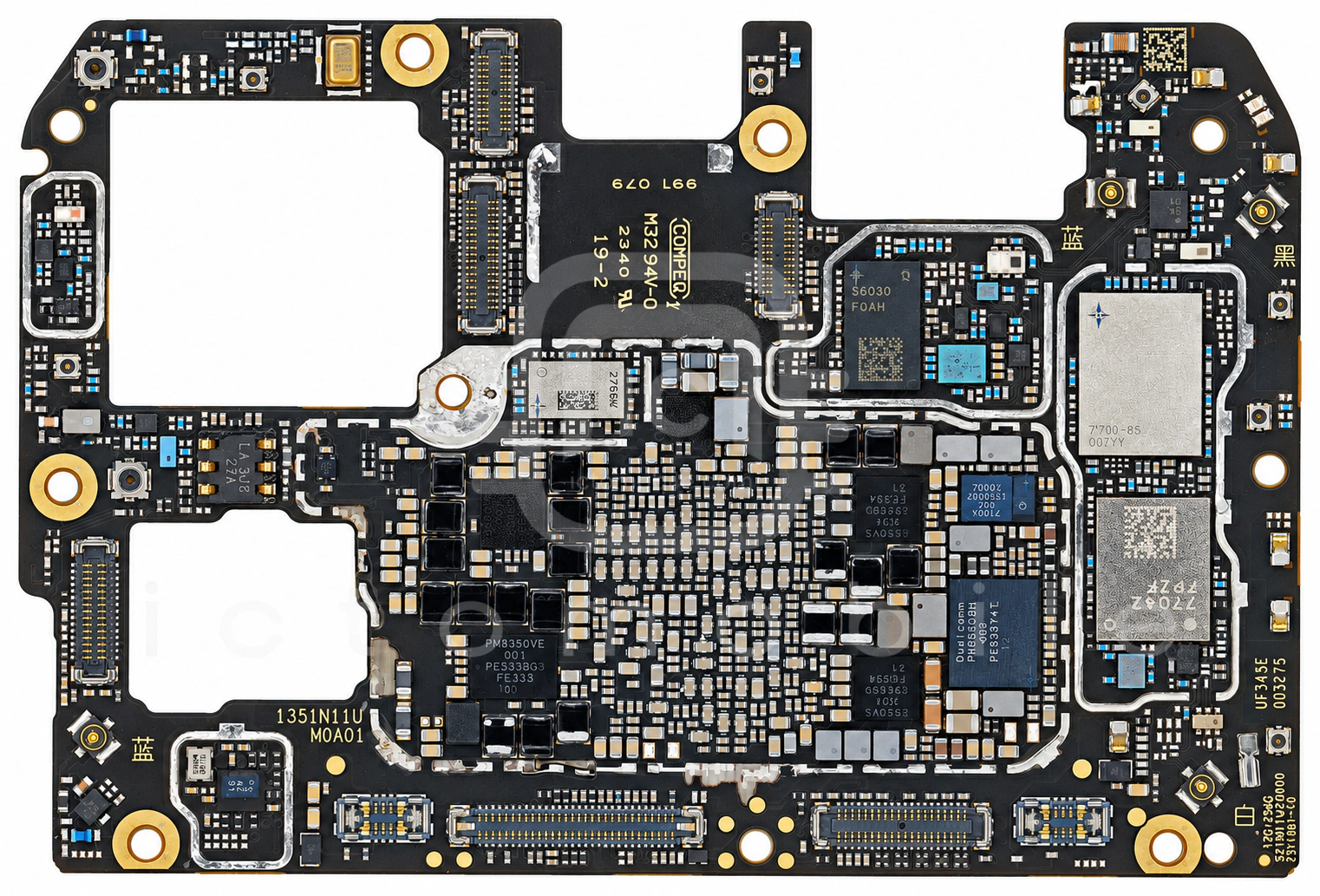

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۳ موقعیت از ۴۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱PM8550BHشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۲PM8550تغذیه (PMU)QUALCOMM Incorporated←
۳CS35L42آمپلی فایر صوتCirrus Logic←
۴MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۵PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۶QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۷QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۸HX9035سنسور GRIP/SARNanjing TianYiHeXin Electronics Co.Ltd←
۹SGM3837YGتغذیه صفحه نمایشSG Micro←
۱۰PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۱۱QM11133سوئیچ SP3TQORVO←
۱۲QM56030ماژول FEM باندهای 2G و 3G و 4GQORVO←
۱۳WCD9395Codec صوتQUALCOMM Incorporated←
۱۴Snapdragon 8 Gen 3 SM8650-ABCPU بخش Application و BasebandQUALCOMM Incorporated←
۱۵QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۱۶QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۱۷PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۱۸QAT5569تیونر آنتن RFQUALCOMM Incorporated←
۱۹QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۰PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۱QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۲H58GG6AK8HX094حافظه RAMSkhynix←
۲۳SN220TUK-B13LS0NFCNXP Semiconductors←
۲۴SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۵QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۶SC8581CFFRشارژXiaomi←
۲۷WL2868Cتغذیه دوربینWILLSEMI←
۲۸QDM6577سوئیچ آنتن 5GQUALCOMM Incorporated←
۲۹HN8T174EJKX075حافظه UFS (هارد)Skhynix←
۳۰PMK8650بافر کلاکQUALCOMM Incorporated←
۳۱PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۳۲QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۳NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۳۴QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۳۵WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۳۶SC8581CFFRشارژXiaomi←
۳۷NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۳۸CS35L42آمپلی فایر صوتCirrus Logic←
۳۹QPM6477پاور آمپلی فایر 5GQORVO←
۴۰LSM6DSVQTRسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۴۱QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۲PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۴۳LN3420ADT2AGترانزیستور MosfetLRC←
